猎鹰主题立体纪念标识造型结构设计

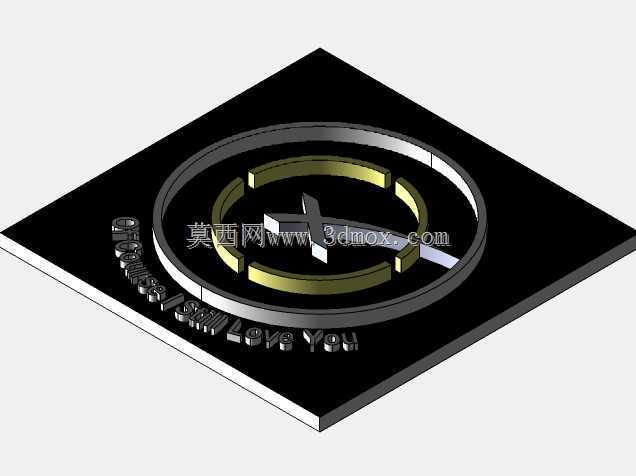

　　这款立体造型的设计初衷，是面向航天科普展陈、航天主题文创周边、科技类活动纪念摆件的应用场景做的结构落地，区别于平面印刷的标识类产品，立体结构能在展陈场景中通过光影变化强化视觉记忆点，适配展厅展台布置、科技主题办公桌面陈设、航天科普活动伴手礼等实际使用需求。从结构设计逻辑来看，整体采用方形基座承托核心标识的分层结构，基座边缘做了小尺寸倒角处理，避免锐边在搬运、陈设过程中造成磕碰，基座表面预留的环形文字浮雕区域，采用下沉0.8mm的浅浮雕设计，文字笔画宽度统一设置为1.2mm，既保证常规视距下的文字识别度，又不会因为浮雕深度过大增加脱模或者3D打印过程中的支撑难度。核心环形结构采用三层嵌套的设计逻辑，

　　最外层的哑光金属质感环带做了2mm的厚度设计，保证结构强度的同时，和中间层的亮金色环带形成0.5mm的高度差，通过高度差形成自然的光影分界，不需要额外做分色处理就能依靠结构本身区分视觉层次。中心的十字箭头造型做了1.5mm的凸起设计，箭头末端延伸至外层环带的内边缘，和环带之间预留0.3mm的装配间隙，如果采用分件加工的工艺，可以单独制作中心箭头零件做不同表面处理后嵌入环带结构，降低整体表面处理的工艺难度。从安装边界的尺寸控制来看，整体基座的长宽尺寸控制在120mm*120mm，整体高度15mm，这个尺寸既不会因为过小显得局促，也不会因为过大占用过多展陈桌面空间，基座底部预留了3M胶粘贴的平整区域，四个角做了直径2mm的定位孔位，

　　既可以直接粘贴固定在光滑的展台表面，也可以通过螺丝穿过定位孔固定在木质或者金属展架上，适配不同的安装场景。设计过程中特意规避了官方标识的标准比例约束，做了创意化的结构调整，所有曲面的曲率都做了连续过渡处理，没有尖锐的结构拐点，不管是采用CNC铣削加工、3D打印还是注塑开模的工艺，都能顺利实现结构落地，不会出现工艺死角。环形文字的排布沿着外层环带的弧度做了随形排列，每个文字的中心都对准环带的径向方向，保证从任意角度观察环带文字，都不会出现视觉上的倾斜变形，文字的深度控制在0.5mm，既可以填色处理突出文字内容，也可以保留同材质的浮雕质感，适配不同的视觉风格需求。中间层的金色环带做了分段式的缺口设计，

　　四个缺口位置均匀分布在环带的四个象限点上，缺口宽度3mm，这个设计一方面打破了完整圆环的沉闷感，另一方面也能在加工过程中减少材料的内应力，避免大尺寸环形零件因为应力集中出现变形。中心箭头的翼面做了15度的斜切处理，斜切面从箭头中心向边缘逐渐降低厚度，最薄处厚度0.8mm，在保证结构强度的前提下，让箭头部分看起来更具轻盈感，匹配航天主题的速度感表达。整个结构的所有壁厚都做了均匀化处理，最小壁厚不小于0.8mm，最大壁厚不超过3mm，不管是采用树脂3D打印、金属烧结还是塑料注塑工艺，都不会因为壁厚不均出现缩痕、翘曲等工艺缺陷，基座底部做了1mm深度的凹槽设计，既可以减少材料用量，也能在放置的时候容纳底部的粘贴胶层，避免胶层溢出影响外观。
