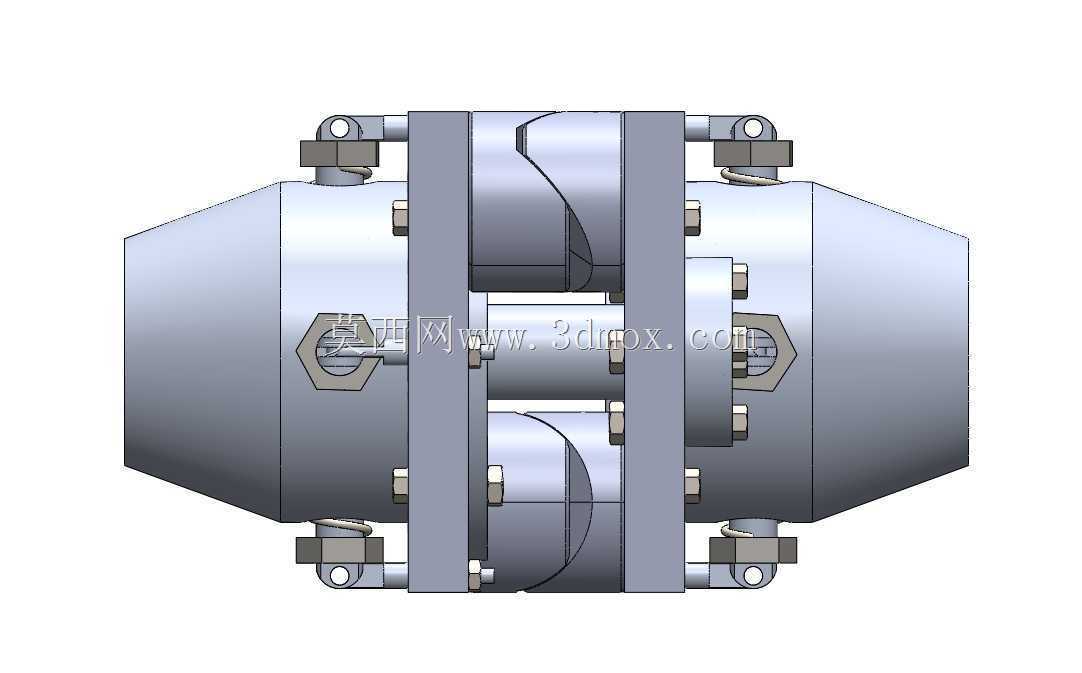

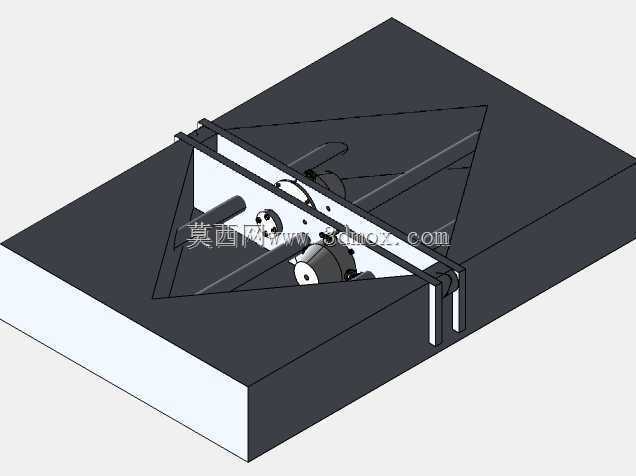

电力变压器用四弹簧连接机构结构设计

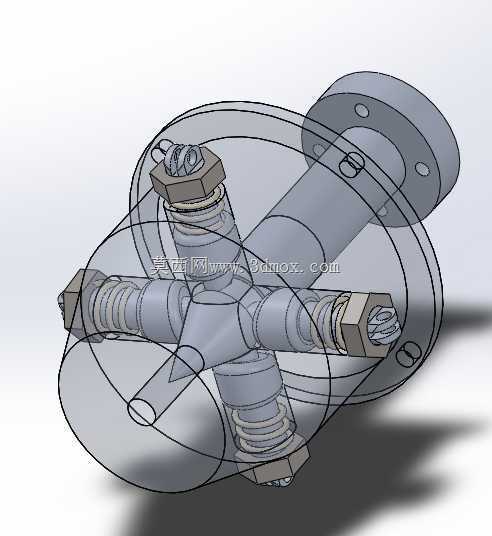

　　在电力输配体系的变压器设备内部，弹性连接结构的可靠性直接决定了设备长期运行的抗振性能与工况稳定性，这套四弹簧连接机构正是针对变压器内部构件的连接缓冲需求设计的专用结构。不同于常规刚性螺栓连接，该结构通过四组对称布置的弹簧组件，在连接副之间构建了可控的弹性形变区间，能够有效吸收变压器运行过程中因铁芯磁致伸缩、冷却系统振动、外部短路电动力冲击带来的交变载荷，避免连接部位出现应力集中导致的螺栓疲劳断裂、构件接触面磨损等常见故障。

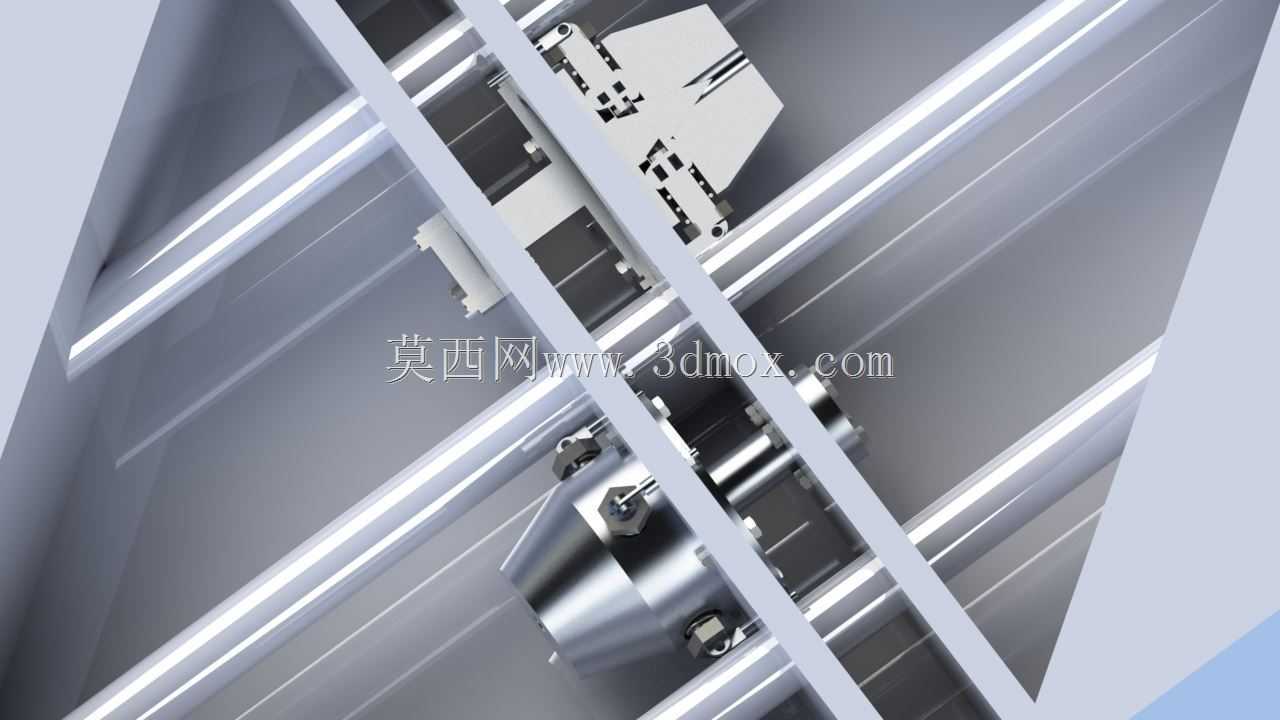

　　从实际应用场景来看，该机构主要适配电力变压器内部需要保持一定预紧力、同时允许微小位移补偿的连接部位，比如绕组压紧结构与夹件的连接、引线固定支架与油箱壁的连接、有载调压开关传动组件的辅助定位等场景。在这些工况下，变压器运行时的温度变化会带来构件的热胀冷缩，刚性连接无法吸收尺寸形变带来的内应力，而四弹簧的对称布局可以在X、Y两个轴向提供均匀的弹性补偿力，不管是沿螺栓轴向的振动冲击，还是垂直于轴向的微小错位，都能通过弹簧的形变实现应力释放，同时始终保持稳定的连接预紧力，不会因为长期运行出现连接松动。

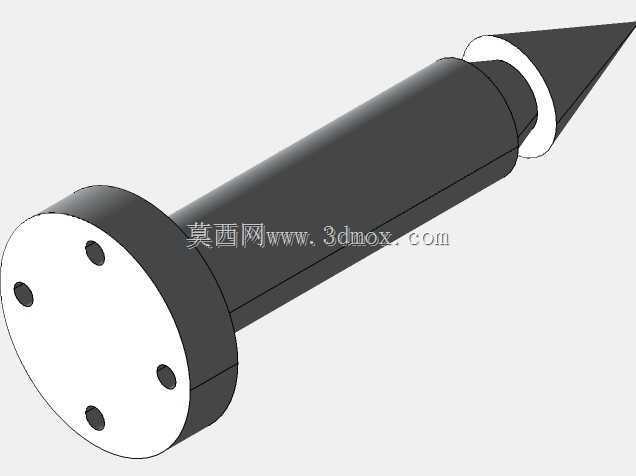

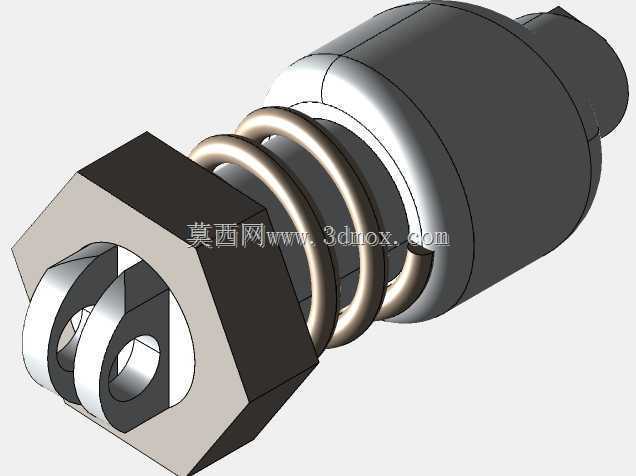

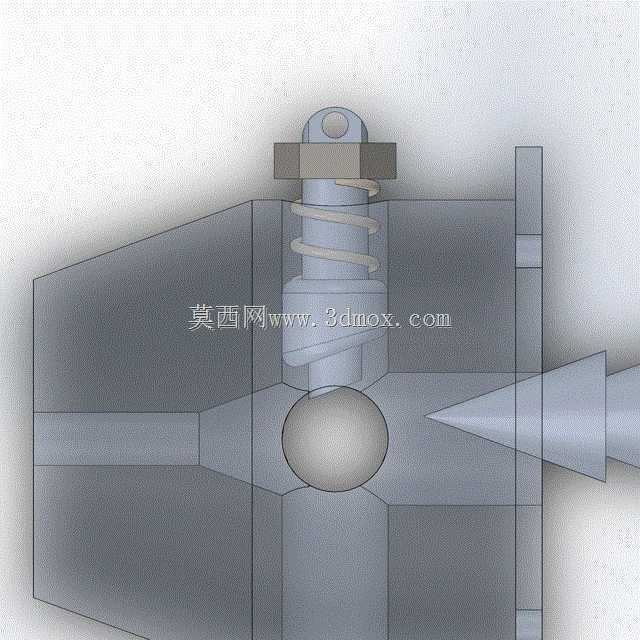

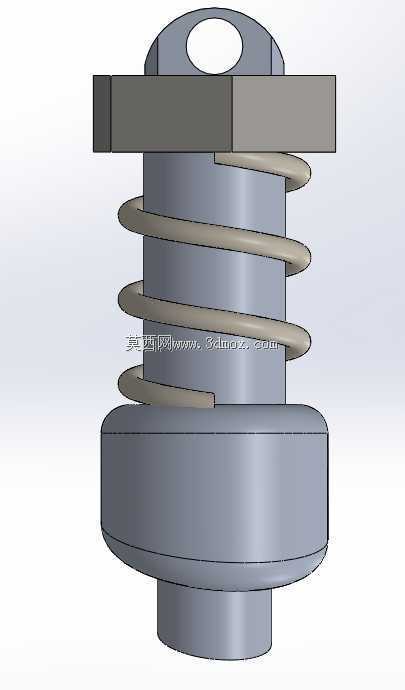

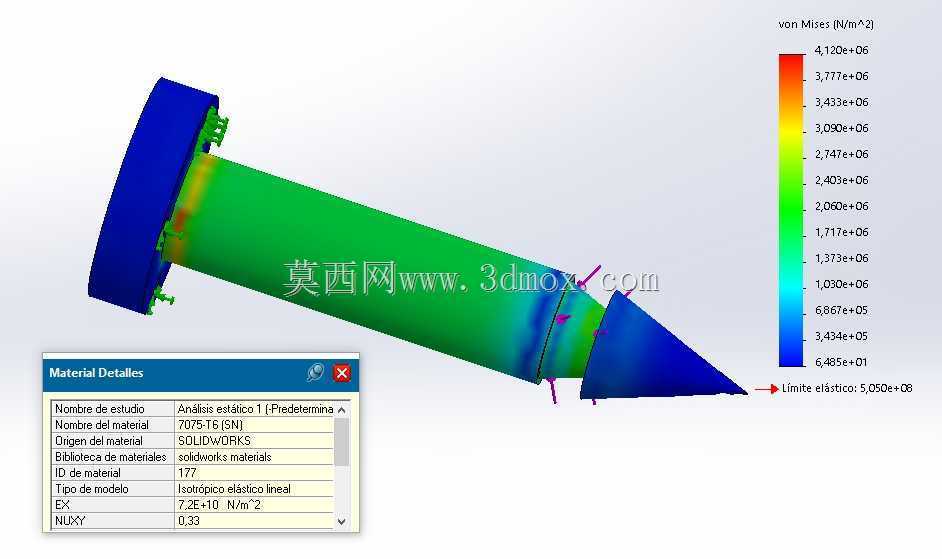

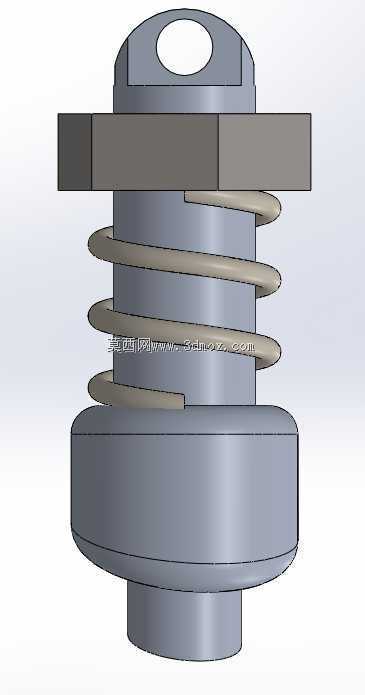

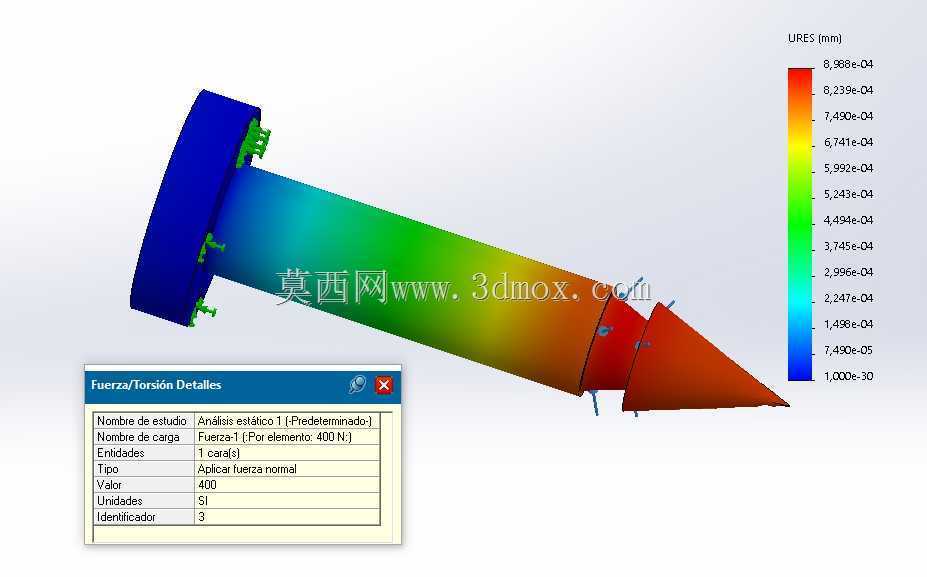

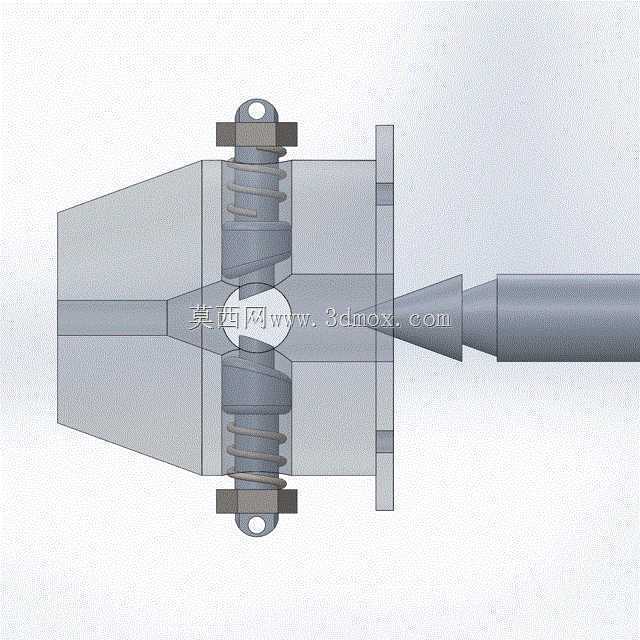

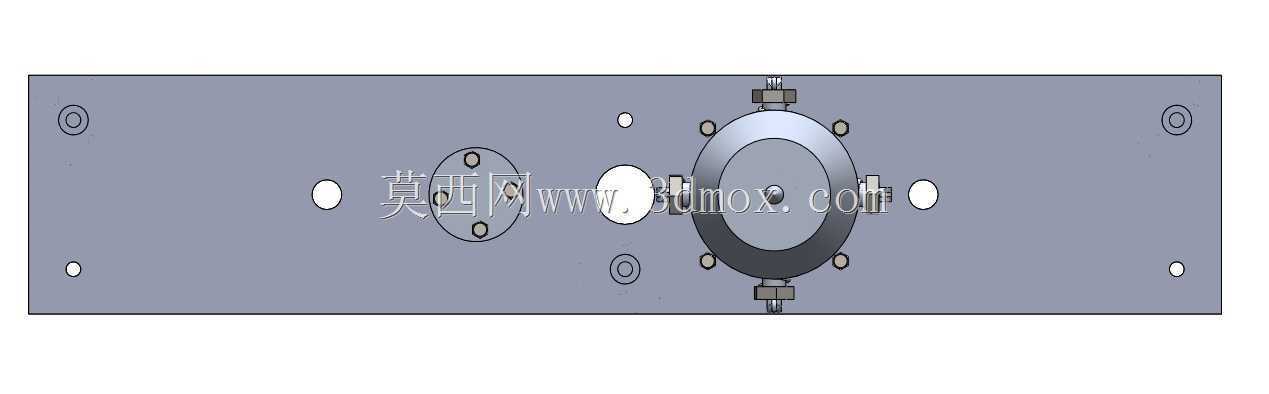

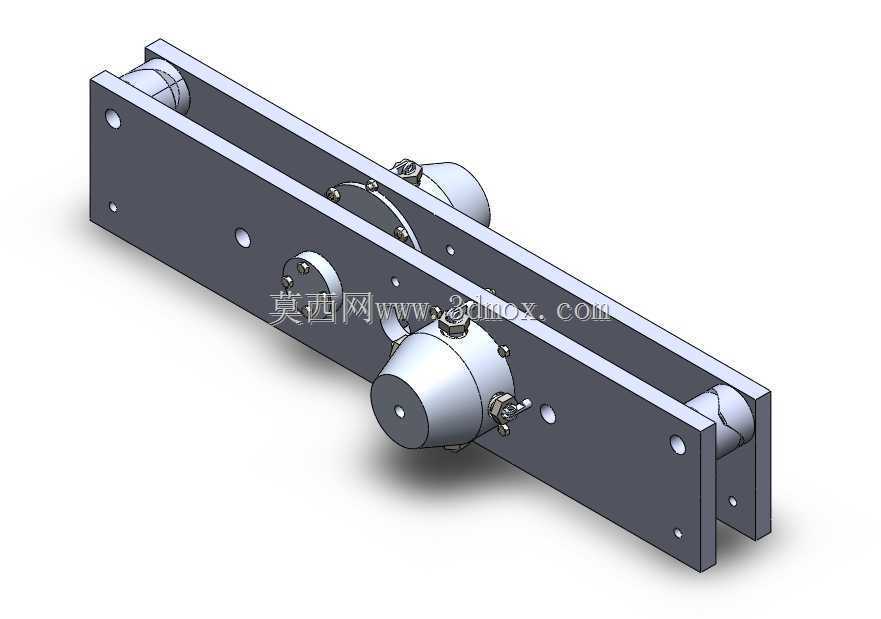

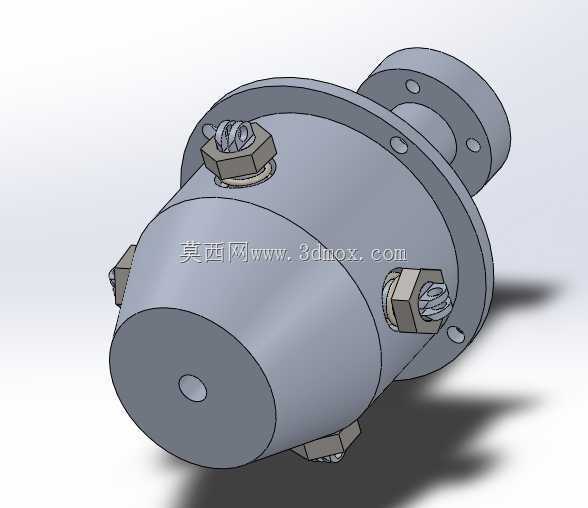

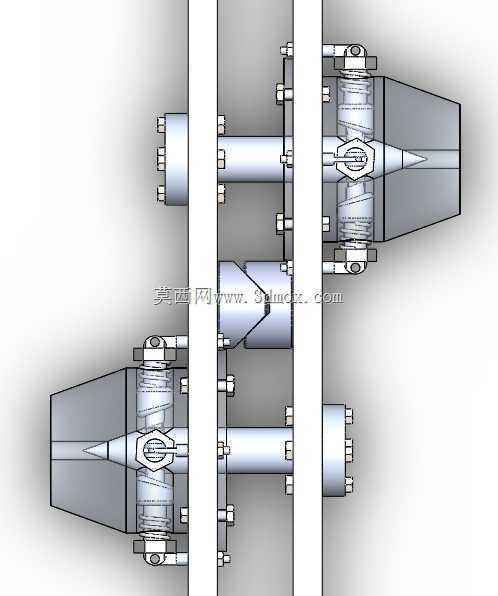

　　设计思路上，这套结构没有采用复杂的异形弹性元件，而是选用标准圆柱螺旋压缩弹簧作为核心弹性部件，四组弹簧沿连接螺栓的中心轴线呈90度均匀分布，每个弹簧的预压缩量经过精确计算，确保在额定工作载荷下，弹簧的形变量处于线性刚度区间，避免出现压并或者弹力不足的情况。连接部位采用角螺栓作为核心锁紧件，螺栓穿过弹簧中心的导向孔，既可以限制弹簧的径向窜动，避免弹簧在交变载荷下出现侧弯失稳，又能通过螺栓的螺纹配合精准调节整体预紧力，安装时只需要按照标定的扭矩拧紧螺母，就能让四组弹簧获得一致的预压缩量，保证各个方向的缓冲刚度均匀。

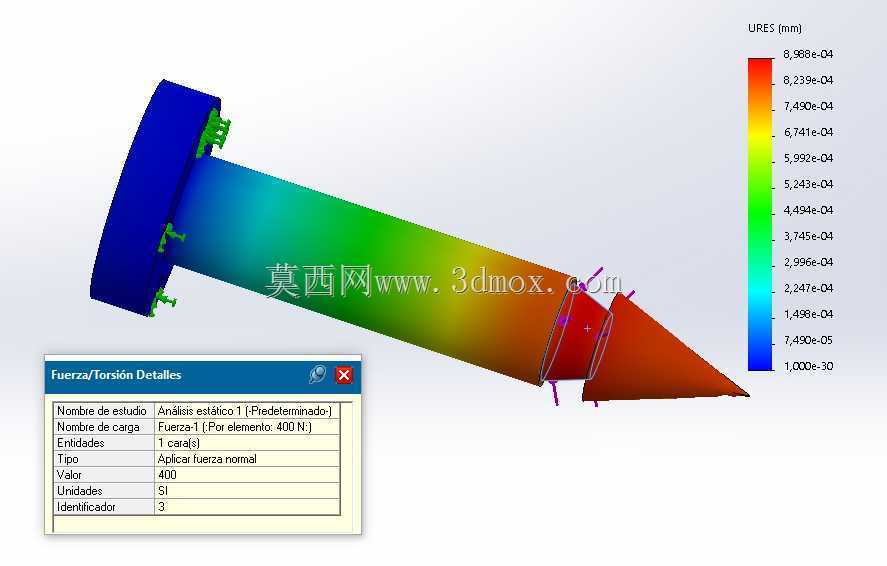

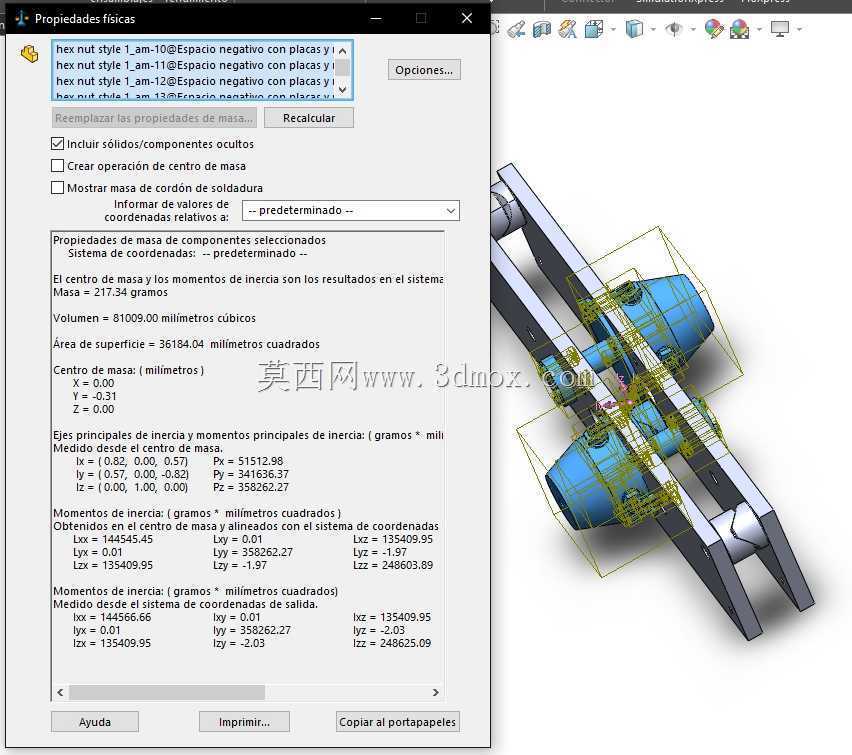

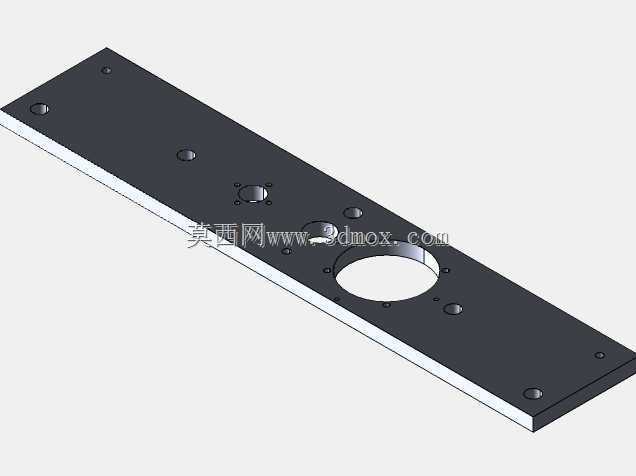

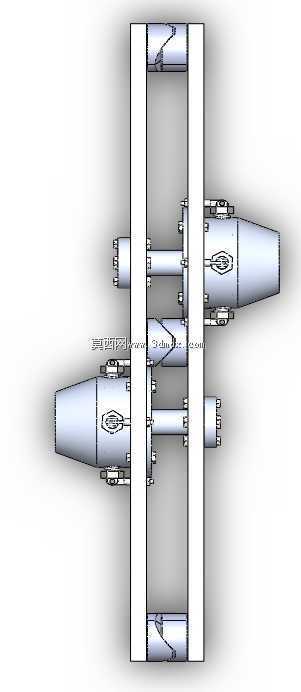

　　从安装边界来看，整套机构的径向尺寸控制在螺栓公称直径的3.5倍范围内，轴向安装空间只需要预留弹簧自由长度的1.2倍即可，不需要对变压器原有连接部位的结构做大幅改动，能够直接替换原有刚性连接垫片组件，适配性较强。结构的接触面做了平整化处理，弹簧两端的支撑面经过磨削加工，保证弹簧受压时端面与连接件完全贴合，不会出现偏载情况；螺栓的光杆段与安装孔之间保留了0.2mm的配合间隙，允许连接部位在径向有微小的错位补偿，避免热胀冷缩时螺栓受到剪切力作用。

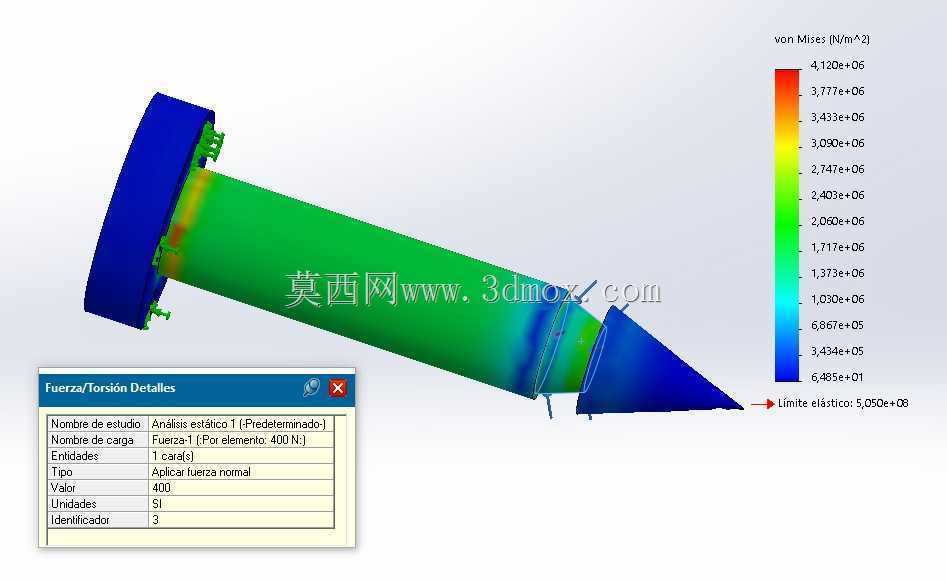

　　实际功能特性方面，这套四弹簧机构除了基础的缓冲吸振作用外，还能实现连接预紧力的长期保持，普通刚性螺栓连接在长期振动工况下，螺纹副之间会出现微动磨损，导致预紧力逐渐下降，需要定期停电紧固，而弹簧的持续弹力可以补偿螺纹磨损、接触面塑性变形带来的预紧力损失，大幅延长设备的维护周期。同时，对称布置的弹簧可以让连接面的压力分布更均匀，避免局部压力过大导致的接触面压溃，或者压力不足导致的接触电阻过大问题，在变压器内部的载流连接部位使用时，还能有效降低连接部位的发热风险。

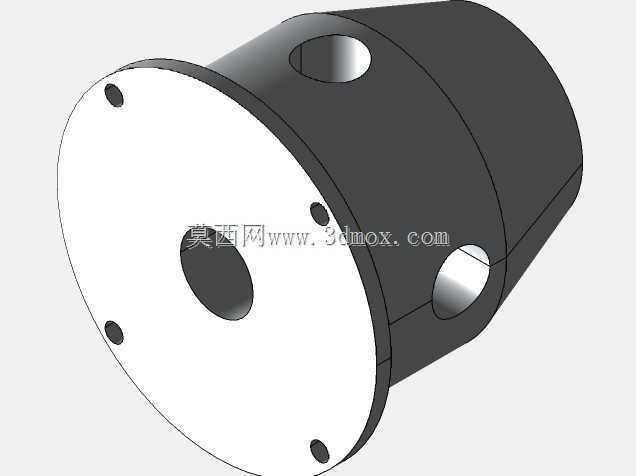

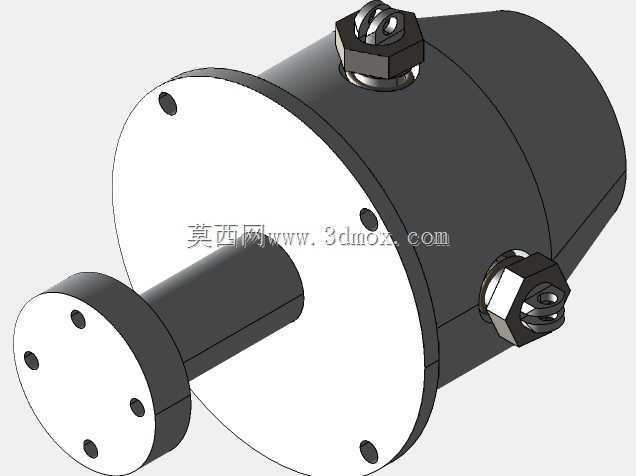

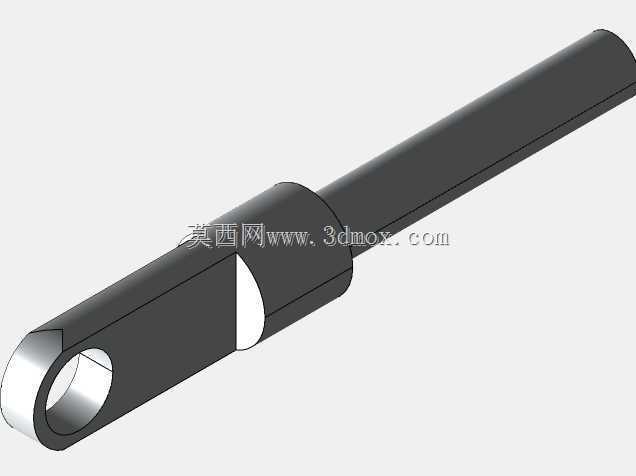

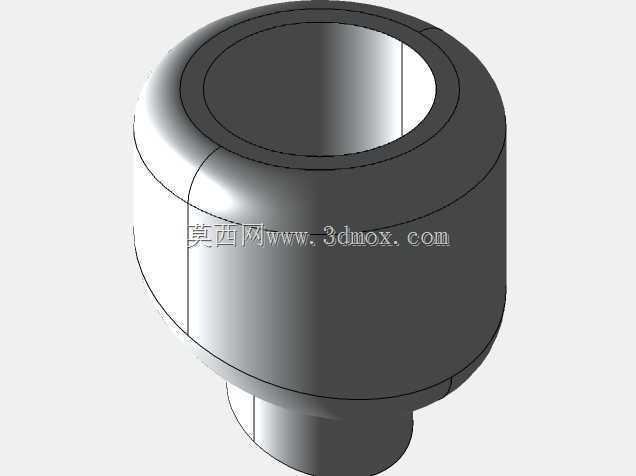

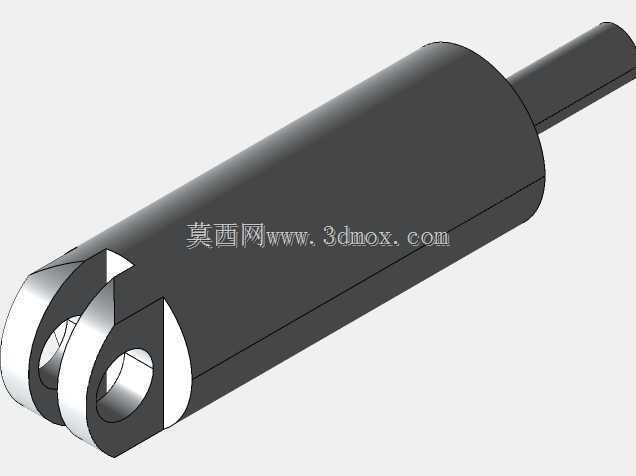

　　在结构细节处理上，弹簧的材质选用适配变压器内部油浸环境的合金弹簧钢，表面做了钝化处理，不会与变压器油发生化学反应，也不会因为长期在高温油环境中出现弹力衰减；螺栓与螺母采用高强度合金钢材质，强度等级适配弹簧的最大弹力载荷，避免螺栓在最大冲击载荷下出现塑性变形。整套结构没有多余的零散部件，安装时可以预先将四组弹簧与定位套组装成一个整体模块，现场安装只需要完成螺栓穿入与拧紧工序，操作便捷，不容易出现零件漏装或者装错的问题，适合变压器批量生产时的流水线装配作业。
