参数化光栅楼梯踏板三维设计作品

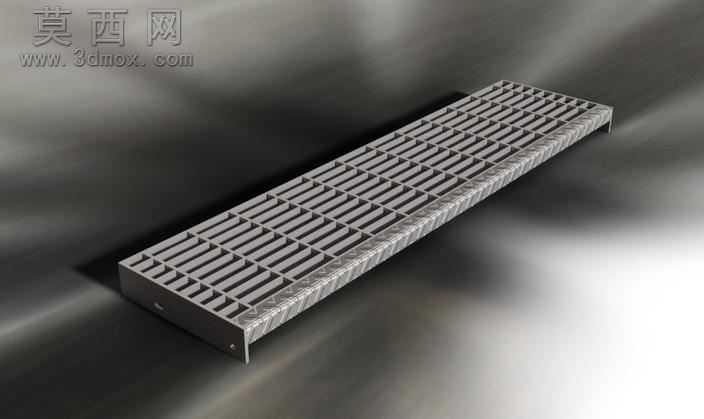

本作品采用Autodesk Inventor进行三维参数化建模，依托iLogic逻辑规则实现模型的参数驱动设计，建模过程中先搭建整体骨架装配框架，将踏板的长度、宽度、格栅间距、侧边防滑纹参数等核心尺寸关联到骨架引用参数中，后续修改时仅需调整骨架内的对应参数，即可自动更新整个踏板模型的所有关联特征，无需逐个修改草图与特征，大幅提升了同类型不同规格踏板的设计效率。建模阶段先绘制踏板主体的基体轮廓，通过拉伸命令生成带侧边围边的基础实体，再通过阵列命令生成均匀排布的格栅栅条，栅条与基体之间采用合并布尔运算保证结构整体性，侧边的防滑齿纹通过草图绘制齿形轮廓后沿侧边路径扫掠生成，同时在踏板两端预留安装固定孔位，孔位位置同样关联到整体长度参数，随尺寸调整自动适配安装位置。材质设置上为模型赋予哑光碳钢材质，调整材质的粗糙度、金属度参数还原金属构件的真实质感，渲染阶段采用工作室布光方案，主光源从侧上方打光突出格栅的立体结构与侧边防滑纹的凹凸细节，辅光源补光消除暗部死黑，添加柔和的地面反射效果提升渲染真实感，最终呈现的模型清晰展现了光栅楼梯踏板的镂空格栅结构、侧边防滑构造与安装结构。该踏板的设计思路围绕通用化、参数化展开，光栅镂空结构可在保证踏板承重强度的同时减轻构件自重，还能避免踏板表面积水积灰，侧边的防滑齿纹可提升踩踏时的摩擦力，降低滑倒风险，参数化的设计逻辑可快速适配不同楼梯宽度、不同承重要求的使用场景，无需重新建模即可快速生成对应规格的踏板模型，可直接用于楼梯配件的选型展示、生产加工前的结构校验、工程装配模拟等场景，模型的所有特征均做了参数化关联约束，不存在建模错误与特征脱节问题，结构符合实际五金构件的生产加工工艺要求。
