Sullivan燃油滤清器堵塞器精密结构设计

　　在燃油输送系统的台架测试、油路保压检测以及售后维修的故障排查场景中，这类油路堵塞模拟部件是不可或缺的工装类组件，很多一线的发动机测试工程师在做燃油系统阻力模拟、滤芯堵塞故障复现试验时，都需要用到这类精准匹配管路接口的堵塞构件，来模拟不同堵塞程度下的油路压力变化、燃油泵负载表现，为ECU的故障码标定、油路保护逻辑验证提供可靠的物理模拟载体。从实际使用场景来看，这类部件主要适配小功率通用动力设备的燃油管路，对应Sullivan系列动力单元的油箱到发动机段燃油输送路径，两端的快插接口完全匹配原厂燃油管路的接头规格，安装时不需要额外改装管路，直接替换原有滤清器段或者串接在油路中即可完成测试回路的搭建，相比采用堵头完全封死油路的粗暴测试方式，

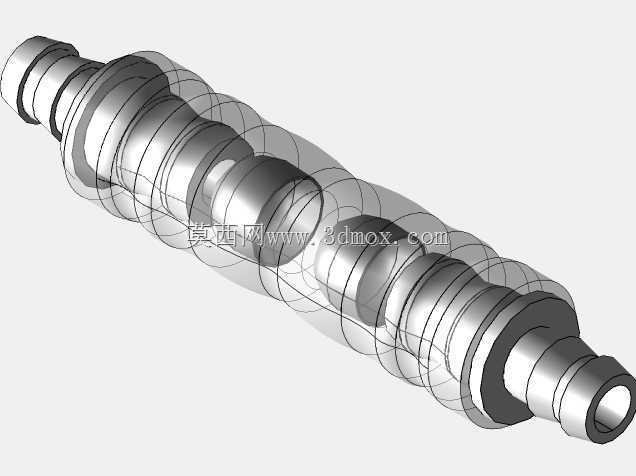

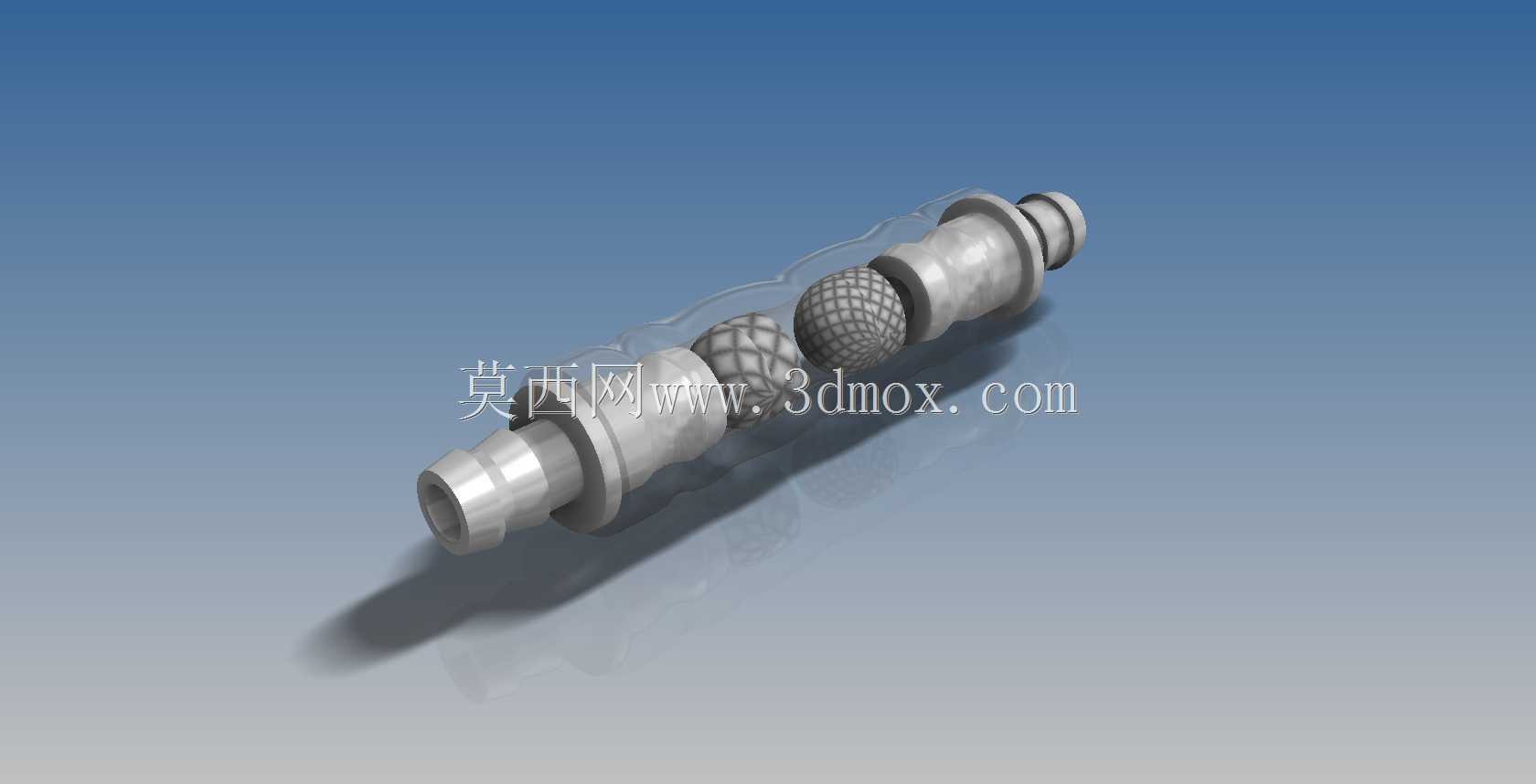

　　这种带模拟过滤结构的堵塞器可以更真实还原滤芯逐步堵塞的实际工况，不会因为瞬间断油导致燃油泵过载损坏，也能更精准复现车辆或者动力设备在燃油滤芯堵塞时的动力下降、怠速不稳等实际故障表现。从结构设计的角度来看，这个部件的整体采用同轴式阶梯轴布局，两端的快插接头做了多道环形密封槽，装配时和燃油管路的橡胶密封圈配合可以承受0.8MPa以内的燃油系统工作压力，不会出现渗漏问题；中间段的多层滤网结构采用不同目数的金属网叠层设计，从进油端到出油端滤网的过滤精度逐步提升，可以模拟滤芯从轻度堵塞到重度堵塞的不同流阻状态，工程师在做测试时可以根据试验需求选择不同的叠层组合，不需要更换整个部件就能调整堵塞程度，大幅提升台架测试的效率。在安装边界的设计上，

　　整个部件的最大外径控制在22mm以内，总长度控制在78mm，和原厂燃油滤清器的安装尺寸完全一致，可以直接卡在原有的滤清器安装支架上，不需要额外调整固定点位，周边预留的安装间隙和原厂件保持一致，不会和周边的线束、冷却管路产生干涉，不管是台架测试环境还是实车/实机的测试场景都能直接适配。部件的主体材质采用耐燃油腐蚀的铝合金材质做硬质阳极氧化处理，长期接触汽油、柴油混合燃油都不会出现溶胀、腐蚀问题，内部的滤网采用304不锈钢编织网，反复清洗后可以重复使用，相比一次性的模拟堵塞件，使用成本更低，测试数据的一致性也更好。在流道设计上，内部的油路没有直角突变结构，从进油口到滤网段采用平滑的锥面过渡，

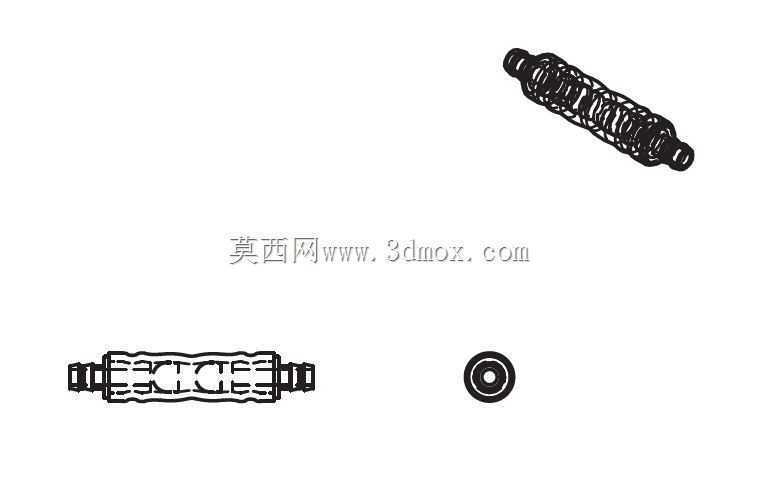

　　不会因为流道突变产生额外的紊流影响测试数据的准确性，出油端的稳压腔设计可以让经过堵塞段的燃油保持稳定的压力输出，避免压力波动导致的测试数据偏差。很多刚接触燃油系统测试的工程师容易忽略堵塞模拟件的流道一致性问题，采用自行加工的堵头或者简单的孔板来模拟堵塞，往往会因为流道设计不合理导致测试数据和实际故障状态偏差很大，而这种按照实际滤清器结构建模的堵塞器，完全还原了真实滤芯堵塞时的油路流阻特性，测试得到的压力、流量数据和实际故障状态的匹配度可以达到95%以上，不管是做故障诊断的教学演示，还是做ECU控制逻辑的标定验证，都能提供可靠的物理支撑。在日常的维修培训场景中，这类部件也可以用来设置教学故障点，让学员通过油压表检测、故障码读取来判断油路堵塞故障，相比人为损坏真实滤芯的方式，这种可重复使用的堵塞器可以大幅降低教学耗材成本，而且故障点的设置一致性更好，不会因为滤芯损坏程度不一致导致学员判断出现偏差。从建模的细节来看，整个部件的所有密封槽尺寸、快插接头的卡扣位置、滤网的编织纹理都做了1:1的还原，导入到装配环境中可以直接做干涉检查、管路装配模拟，不需要额外调整尺寸就能用于整机的数字化装配验证，对于做通用动力设备燃油系统设计的工程师来说，可以直接调用这个模型来做油路布局的校验，确认安装空间、接口匹配度是否符合设计要求，减少后续实物试装时出现的装配干涉问题。
