四旋翼航拍无人机整机结构设计方案

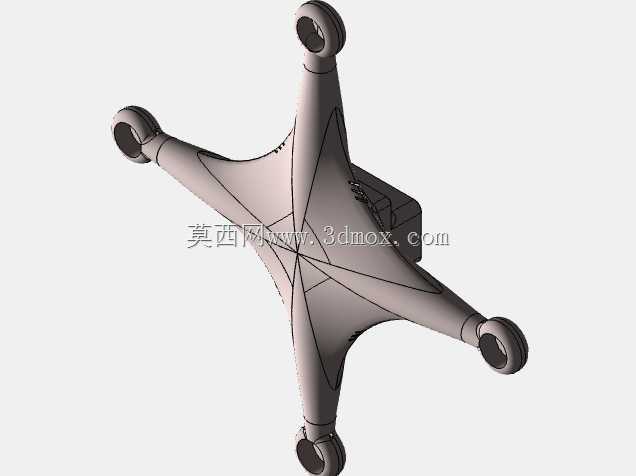

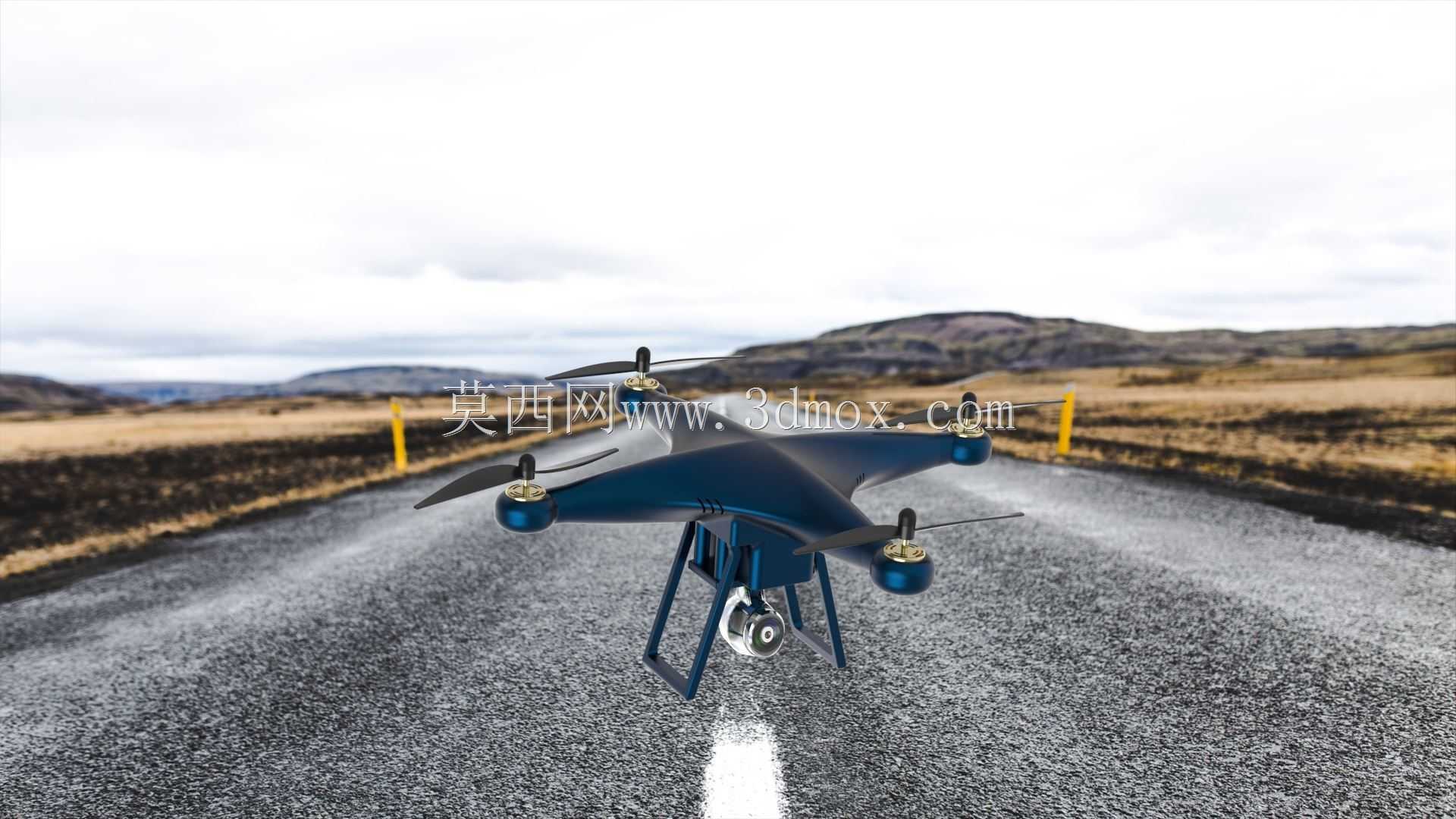

　　这套四旋翼无人机的结构设计，首先围绕低空航拍作业的实际工况展开，日常作业覆盖户外道路巡检、野外地形勘测、近地航拍取景等场景，作业时需要应对开阔郊野的侧风干扰、起降阶段的地面碎石冲击、长时间悬停的振动传导等实际问题，整体机架采用X型对称布局，四个旋翼支臂从中心主机身向外等角度延伸，支臂长度经过反复校核，既保证旋翼转动时的气流不会相互干扰形成紊流影响飞行稳定性，也不会因为支臂过长导致整机转动惯量过大，降低飞行动作的响应灵敏度。中心机身作为整机的承载核心，内部预留了飞控板、电池仓、信号接收模块的安装空间，各个模块的安装位都设置了定位凸台与走线槽，避免布线杂乱干扰飞控信号，同时机身下部预留了通用云台挂载接口，接口的安装孔位采用标准间距设计，

　　可以适配不同重量的可见光相机、红外测绘模块等挂载设备，挂载位与机身主体之间设置了缓冲隔振结构，能够过滤旋翼转动产生的高频振动，避免挂载的成像设备出现画面抖动模糊的问题。旋翼支臂采用上翘小角度设计，飞行时旋翼产生的下洗气流可以顺着支臂外侧快速导出，减少气流在机身下方形成的乱流抬升效应，提升低空低速飞行时的姿态稳定性，每个支臂末端的电机安装座都设置了同轴定位台阶，保证电机输出轴与支臂平面保持垂直，避免电机安装偏斜导致旋翼转动时产生额外的偏转力矩，增加飞控系统的调节负担。机臂与中心机身的连接位置采用快拆式卡扣结构设计，不需要额外工具就可以完成机臂的拆卸与安装，方便外出作业时的收纳运输，卡扣结构同时设置了防松定位销，

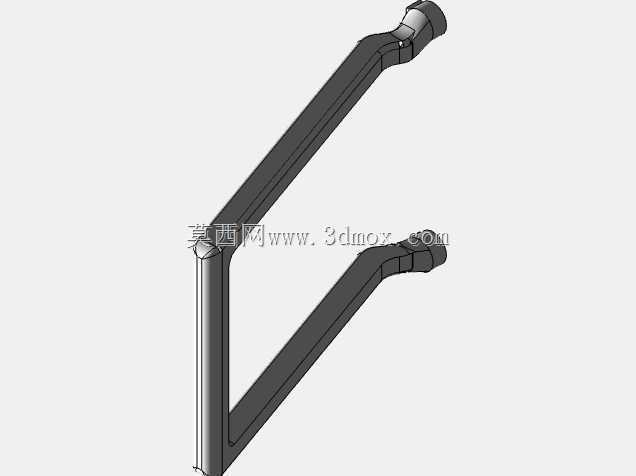

　　避免飞行过程中卡扣受振动松脱引发安全事故。起落架采用高脚架布局，安装在中心机身的下部两侧，起落架的高度经过测算，能够保证挂载云台后相机镜头最低点距离地面有足够的安全距离，避免起降过程中镜头磕碰地面凸起物，起落架支腿采用弧形缓冲结构，接触地面时可以通过微小形变吸收着陆冲击，降低冲击载荷传递到机身内部的精密电子元件上。整机的重心设计严格控制在中心轴线上，电池安装位设置在机身中心偏下的位置，降低整机重心高度，提升飞行时的抗侧翻能力，电池仓设置了弹性压扣，可以适配不同容量的标准规格动力电池，不需要额外修改结构就可以根据作业续航需求更换对应电池。旋翼采用两叶快拆式设计，桨叶根部设置了定位卡槽，安装时只需要对准卡槽按压到位就可以锁定，

　　不需要额外拧动固定螺丝，方便作业现场快速更换受损桨叶，桨叶的翼型经过优化，在保证升力足够的前提下尽可能降低转动时的风阻与噪音。机身外壳采用流线型曲面设计，表面没有突兀的凸起结构，飞行时可以降低空气阻力，减少风阻带来的额外电量消耗，外壳的各个拼接位置都设置了止口结构，能够阻挡野外作业时的灰尘、零星雨水进入机身内部，保护内部电子元件的正常工作。在结构强度校核阶段，针对机臂的受力工况做了针对性优化，机臂内部设置了加强筋结构，在保证整体重量较轻的前提下，能够承受机动飞行时的升力载荷与突发的侧向冲击力，避免出现机臂断裂的问题，同时整机的所有安装孔位都做了公差匹配设计，各个部件装配后不会出现松动旷量，减少飞行过程中因为结构间隙产生的异常振动。这套结构设计既兼顾了日常航拍作业的实用性，也考虑了外出作业的便携性与维护便捷性，各个功能模块的安装边界清晰，后续可以根据不同的作业需求更换对应的挂载模块，拓展设备的使用场景。
