航空涡轮喷气发动机核心转子结构设计

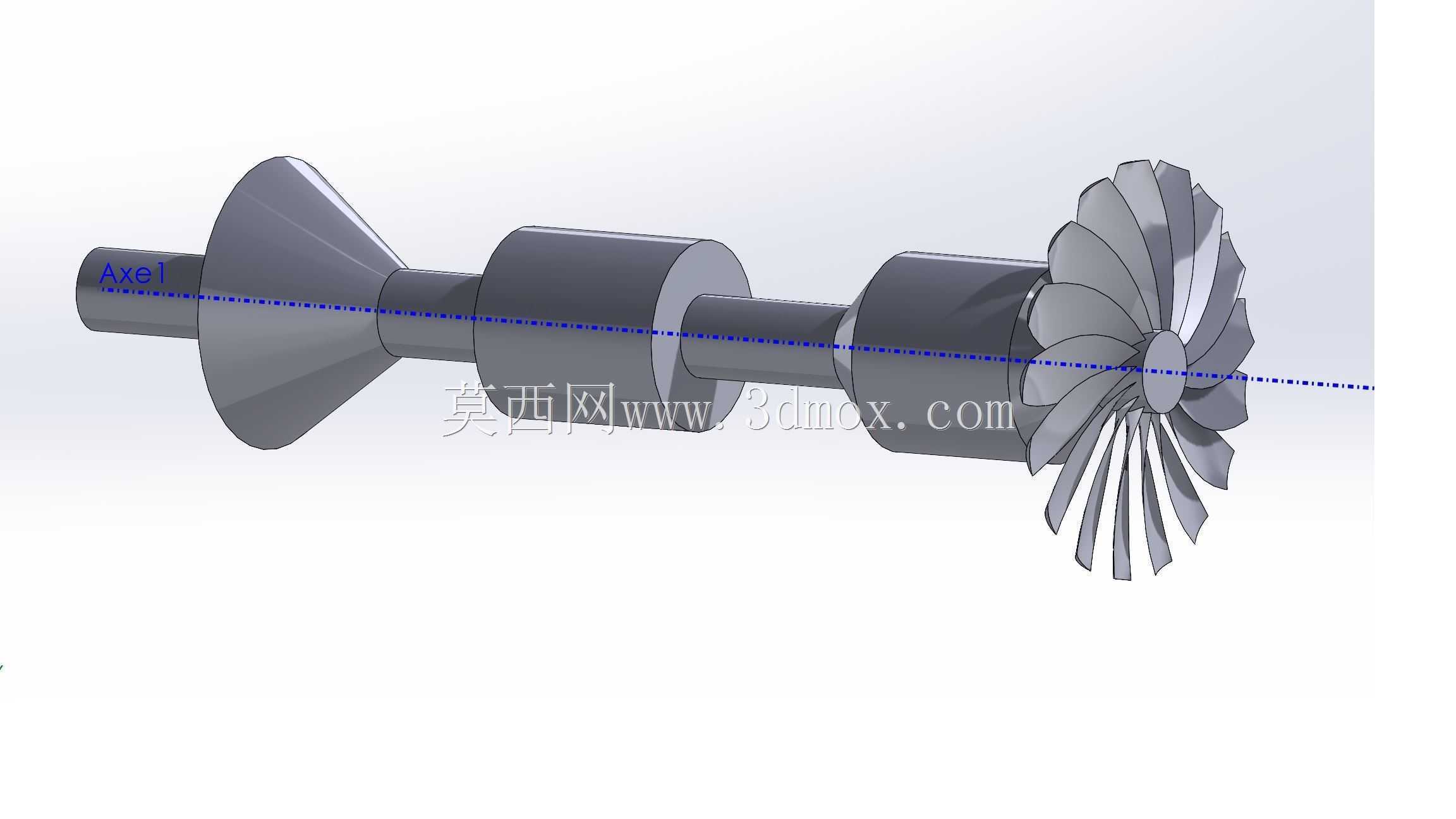

　　本次呈现的是航空涡轮喷气发动机的核心转子组件结构，这类部件是喷气式航空动力装置的核心做功单元，广泛应用于亚音速、跨音速固定翼飞行器的动力系统中，承担着压缩进气、能量转换、输出推力的核心作用。从实际工程应用场景来看，这类转子组件直接决定了发动机的推重比、燃油效率与运行稳定性，是航空动力结构设计中精度要求最高的部件组之一。

　　从结构功能划分来看，该转子沿轴向依次布置了进气整流锥、压气机级段、主轴传动段、涡轮做功叶轮几个核心部分。前端的锥形结构为进气整流段，作用是对进入发动机的高速来流进行预导流，降低进气紊流对压气机叶片的冲击，避免压气机喘振工况的出现，锥面的锥角设计匹配对应飞行速度下的进气攻角，保证不同工况下进气气流能平顺进入压气机流道。紧邻整流锥的圆柱段为低压压气机的轮盘结构，该段通过高速旋转对进气进行初步加压，提升气流的压力势能，为后续燃烧室的油气混合燃烧提供合适的压力条件。

　　贯穿整个组件的主轴是转子的核心传力部件，所有轮盘、叶轮都通过过盈配合加键连接的方式固定在主轴上，主轴两端对应轴承安装位，设计时需要严格控制各段的同轴度公差，通常整轴的径向圆跳动公差需要控制在0.02mm以内，避免高速旋转时出现过大的动不平衡量，引发整机振动超限。从安装边界来看，主轴的轴颈尺寸需要匹配发动机机匣内的支撑轴承规格，轴向定位台阶的位置需要严格对应机匣内的轴承座安装距，保证转子装配后与静子部件的轴向间隙符合设计要求，避免转动件与静子件发生刮碰。

　　后端的涡轮叶轮是直接利用燃烧室排出的高温高压燃气做功的部件，叶片采用三维扭曲翼型设计，叶型沿叶高方向存在规律的扭角变化，匹配燃气流道内的流速分布，保证不同叶高位置的气流都能以最优攻角冲击叶片，将燃气的热能与压力能最大化转换为转子的旋转机械能。涡轮叶片的叶根采用枞树型榫头结构与轮盘连接，这种结构可以承受高温下的大离心载荷，同时方便叶片的单独更换维护，设计时需要验算榫头接触面的挤压应力与剪切应力，保证在最高转速、最高排气温度工况下的结构强度冗余。

　　设计这类转子结构时，首先需要完成气动参数的匹配计算，根据目标推力值确定压气机的增压比、涡轮的落压比，再反推各级叶轮的直径、叶片数、叶型参数；其次要完成转子动力学验算，计算转子的临界转速，确保工作转速区间避开临界转速点，避免出现共振；还要完成动平衡设计，在各级轮盘上预留平衡去重位置，保证装配后整根转子的动平衡精度达到G2.5级以上，满足航空动力装置的高转速运行要求。从尺寸边界来看，这类小尺寸演示级转子的总长度通常在300-500mm区间，涡轮叶轮最大直径在120-180mm区间，装配时需要保证压气机轮盘与涡轮叶轮的端面跳动不超过0.03mm，避免高速旋转时产生过大的轴向窜动。

　　在实际工程应用中，这类转子组件的工作环境极为苛刻，前端接触的是来流低温空气，后端涡轮段接触的是近千摄氏度的高温燃气，设计时还需要考虑不同位置的材料热膨胀量差异，预留合适的热膨胀间隙，避免工作状态下因热胀冷缩导致部件卡滞。同时，主轴的材料通常选用高强度合金结构钢，涡轮叶片则选用高温合金材料，保证高温下的力学性能稳定。整个转子的装配需要采用热装工艺，将轮盘加热到指定温度后套装到主轴上，冷却后形成足够的抱紧力，传递大扭矩工况下的载荷。
