CubeSat底部集成式停止开关安装结构设计

　　立方星作为当前微纳卫星领域应用最广泛的构型，其内部空间寸土寸金，每一处附加部件的安装都需要在不改动原有星体框架、不额外增加连接件的前提下完成，这套停止开关安装结构正是针对这一实际需求开发的。从实际应用场景来看，这类停止开关主要用于立方星地面总装测试阶段的状态锁定、分离机构触发前的安全限位，以及入轨后太阳翼展开、载荷舱门开启动作的到位触发，属于卫星整星电气系统里的基础信号采集部件，安装位置的可靠性直接影响整星测试与在轨动作的成功率。

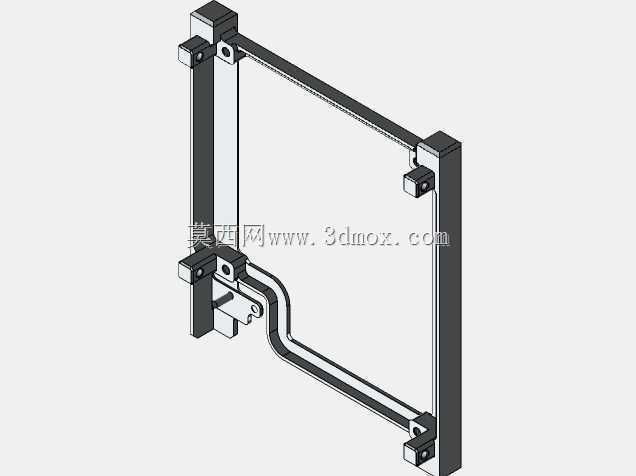

　　设计之初首先要解决的就是安装边界问题，标准1U立方星的主体框架为四根平行的铝型材立柱构成的承力框架，底部端面距离星体安装板的预留间隙仅为8mm，开关本体的安装面需要完全贴合框架立柱的内侧安装边，不能突出星体的外轮廓面，避免影响立方星在部署器内的滑行分离——这是航天产品设计里的硬约束，一旦部件突出外轮廓，极有可能在分离时卡滞在部署器导轨内，导致整星发射任务失败。因此整个安装支架采用了弯折一体化的钣金结构，直接利用框架立柱上原有的M2.5安装螺孔完成固定，不需要在星体结构上额外打孔，也不需要增加螺母、垫片等额外紧固件，完全依托原有结构的安装点位实现固定，大幅降低了总装时的零件管理难度。

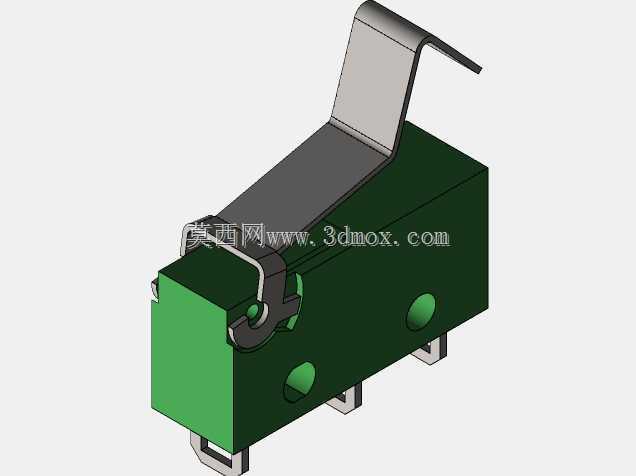

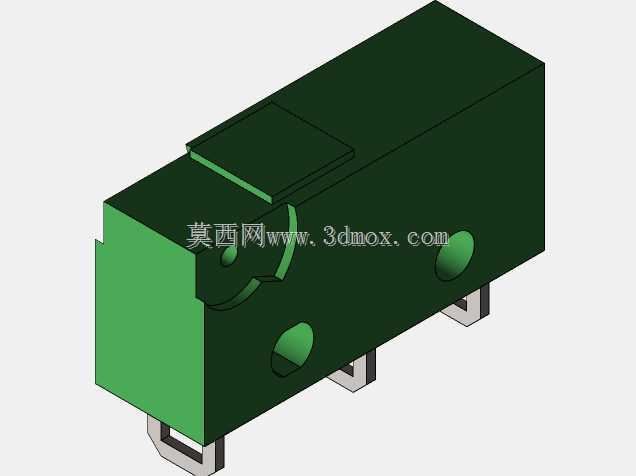

　　从功能特性来看，这套结构选用的是带触发摆臂的微动停止开关，开关的触发滚轮位置恰好对准立方星底部的分离推杆运动路径，当星体在部署器内处于锁定状态时，推杆压下开关摆臂，持续输出星体在位信号；当分离弹簧将星体推出部署器时，推杆随星体向外运动，开关摆臂复位，触发整星的上电启动程序，整个触发动作的行程仅为1.2mm，触发压力控制在1.5N，既不会因为振动环境出现误触发，也不会因为触发阻力过大影响分离动作的顺畅性。支架的弯折角度经过反复校核，开关本体的安装面与立柱安装边的平行度控制在0.1mm以内，保证开关触发方向与推杆运动方向完全同轴，避免长期振动下出现开关受力偏斜、触点接触不良的问题。

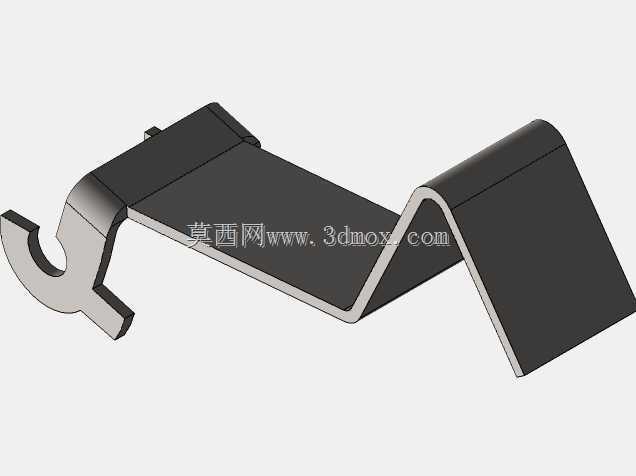

　　在结构细节处理上，安装支架的折弯处做了R0.5的圆角过渡，避免钣金加工时的应力集中，同时所有棱边都做了倒钝处理，防止总装操作时划伤导线绝缘层；开关的导线走线沿着支架内侧的线槽布置，通过支架上预留的卡扣位固定，导线完全隐藏在框架立柱的内侧间隙里，不会与星体内部的其他板卡、线束产生干涉。考虑到航天发射阶段的强振动环境，支架的厚度选用1.2mm的防锈铝合金，既保证足够的结构刚度，在10-2000Hz的随机振动工况下不会出现共振，又尽可能控制整体重量，整套安装结构含开关的总重量不超过12g，符合微纳卫星的重量控制要求。

　　实际安装操作时，不需要拆解整星的原有框架结构，只需要将支架从框架底部的开口处滑入，对准立柱上的两个原有安装孔，拧入两颗紧定螺钉即可完成固定，整个安装过程不超过5分钟，总装效率远高于需要额外设计转接件、增加固定点的方案。同时这种无附加零件的安装方式，也避免了额外零件在振动环境下松脱、形成多余物的风险——航天产品里多余物是引发在轨故障的重要诱因，每减少一个独立零件，就降低了一分多余物产生的概率。开关的触发位置可以通过支架上的腰型安装孔进行微调，调整范围为±2mm，能够兼容不同批次立方星框架的尺寸公差，不需要针对每台星体单独定制支架，具备较好的通用性。
