带弹簧辅助组件的框体止动触发机构

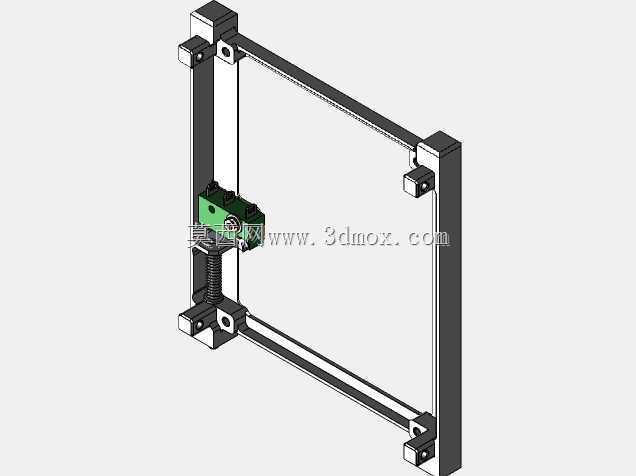

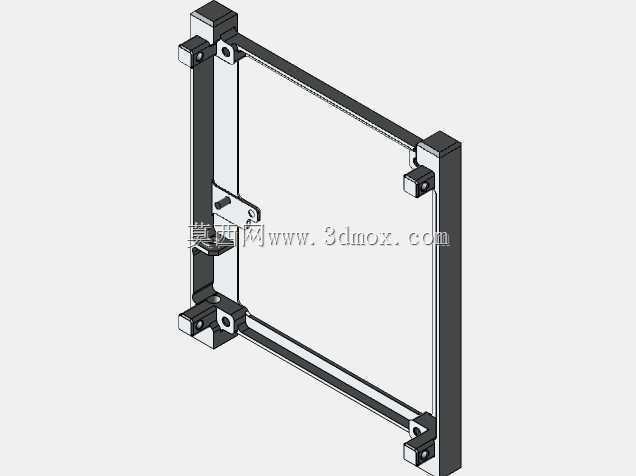

　　要么会让铝型材安装孔位因为反复受力出现滑牙，这套附加的安装组件刚好把受力路径做了分散：开关本体不再直接承接全部撞击载荷，而是通过浮动的安装板把冲击力先传递给缓冲弹簧，弹簧在压缩行程里把动能逐步耗散，只有当行程走到预设的触发位置时，开关触点才会稳定闭合，输出到位信号。整个机构的安装边界完全围绕标准立方框架的立柱尺寸做匹配，框架采用常用的20系列或者30系列工业铝型材拼接，四根立柱的端面安装孔位完全沿用型材自带的槽道与端孔，不需要在型材主体上额外做二次钻孔加工，上下两根横向连接梁把两侧立柱的相对位置完全锁死，保证左右安装基准的平行度，避免因为框架变形导致触发位置偏移。触发组件的安装座通过两个快装卡块直接卡在铝型材的槽道里，这套止动触发结构的设计初衷，是解决立方框架类设备在开合、滑移到位后的硬接触冲击问题，在常规微动开关的基础上，额外增加了弹簧缓冲组件与两个定制安装附件，让触发动作不再是刚性硬撞，而是通过弹性行程吸收到位瞬间的冲击力，既保护微动开关内部的触点弹片不会因为反复硬冲击出现提前疲劳失效，也能让框架类运动部件在抵达限位位置时没有生硬的顿挫异响。从实际落地的应用场景来看，这类结构最常出现在小型立方框架的防护门、抽拉式安装模组、卫星立方星的地面测试工装、小型柜体的滑移舱段上——这类场景里运动的框体本身往往是铝型材拼接的轻量化结构，整体刚性不算特别高，如果直接把微动开关硬固定在框架立柱上，每次开合到位的撞击力要么会把开关安装座撞松，

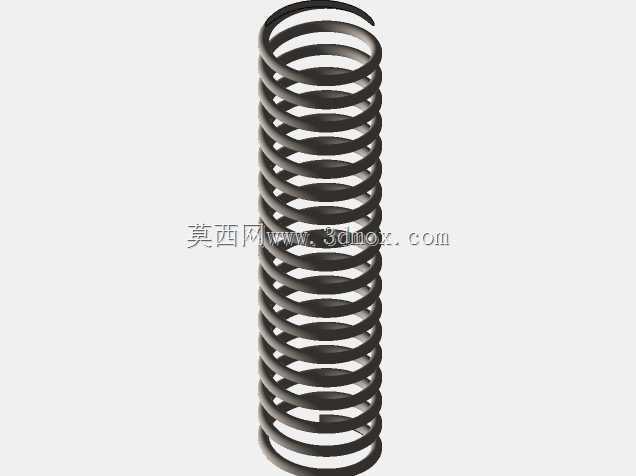

　　安装位置可以沿着型材槽道任意滑动调整，现场调试的时候不需要重新打孔，只需要松开卡块的锁紧螺丝，把开关组件移动到刚好对应框体到位的触发行程位置，再重新锁紧就可以完成标定，调试效率比硬连接的固定方式高很多。弹簧的选型经过了行程匹配：整个浮动安装板的可移动行程控制在3到5毫米之间，弹簧的预压力设置在刚好能抵消开关本身触发行程的反力，不会出现框体还没走到机械硬限位就提前触发信号的误报情况，也不会因为弹簧刚度过大，导致框体到位后还没把弹簧压缩到触发行程，出现信号漏检的问题。两个附加的安装附件分别承担不同的作用：一个是连接浮动板与固定座的导向滑块，滑块和安装座之间采用小间隙配合，保证浮动板在弹簧压缩过程中只会沿着触发方向平动，不会出现侧向偏摆，

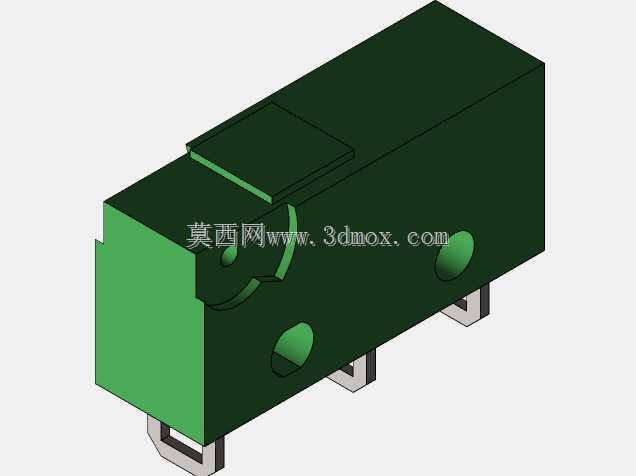

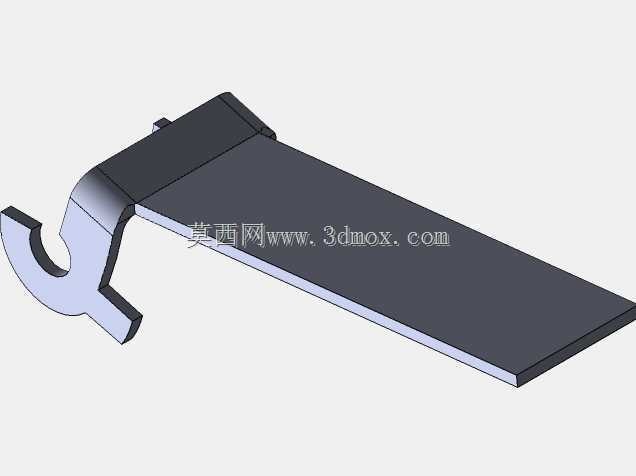

　　避免开关的触发拨杆受到侧向剪切力；另一个附件是行程限位挡片，挡片设置在浮动板的后方，当弹簧压缩到额定行程之后，挡片会直接承接剩余的撞击力，不让弹簧被过度压缩出现塑性变形，也不让开关本体超过自身的允许触发行程，从结构上做了双重过载保护。微动开关本身选用带滚轮拨杆的款式，滚轮和运动框体的接触是滚动摩擦，长期反复触发也不会磨掉框体表面的氧化层或者涂装层，接触位置的磨损量比刚性顶触的方式小一个数量级。整个框架的外形尺寸可以根据实际搭载的设备舱大小做等比例缩放，现有结构的跨距适配边长300到600毫米之间的立方框体，安装完成后触发组件突出立柱表面的厚度不到20毫米，不会占用框体内部的设备安装空间，也不会在框体滑移过程中和周边的走线、

　　管路发生干涉。在电气联锁的应用场景里，这套止动开关的信号可以直接接入设备的安全回路，当防护框或者舱门没有完全到位、弹簧没有被压缩到触发位置时，安全回路保持断开，设备的动力输出就无法启动，从机械结构层面避免了舱门未关紧就开机运行的安全隐患。和常规直接粘贴或者螺丝固定的微动开关安装方式相比，这套带附加零件的结构把开关的受力、缓冲、导向、限位几个功能拆分成独立的小零件，每个零件的加工工艺都非常简单，导向滑块和安装座都可以用常规的钣金折弯或者铝块铣削完成，不需要复杂的曲面加工，备件替换成本很低，现场维护的时候如果开关损坏，只需要拆下浮动板上的两颗固定螺丝就可以快速更换开关本体，不需要拆解整个框架结构。在三维建模过程中，所有零件的装配关系都完全按照实际装配逻辑做了配合约束，弹簧的压缩行程可以在运动仿真里直接模拟，直观看到不同框体到位位置下弹簧的压缩量和开关触发的时序关系，设计人员可以直接在模型里调整弹簧的刚度、安装板的浮动行程、挡片的限位位置，不需要做出物理样机之后再反复调试参数，大幅缩短这类限位联锁机构的开发周期。
