立方星框架配套闭锁开关安装结构

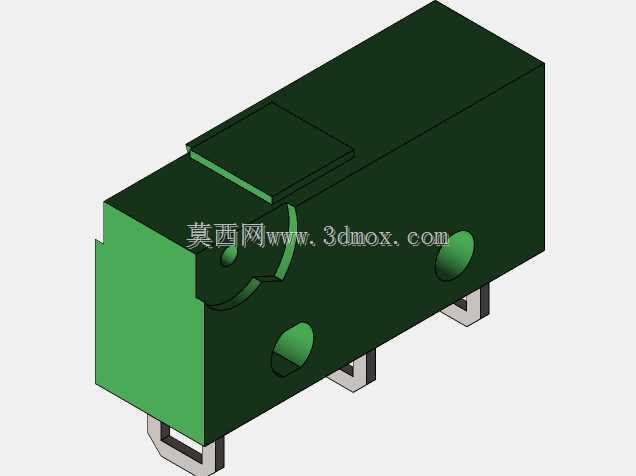

　　这套结构面向微纳立方星的星上安装场景，核心是把XCF3-S1Z1型闭锁开关可靠固定在标准立方星铝型材框架的指定安装位，同时完整还原框架周边的安装边界，方便星载结构工程师在整星布局阶段直接核对干涉、走线与操作空间。立方星的整星框架通常采用标准规格的铝挤型材搭建，四根主承力立柱搭配横向连接条形成规整的立方体笼式结构，所有星载载荷、电路板、功能组件都要在框架预留的安装孔位、型材槽道范围内完成固定，闭锁开关作为星箭分离后触发特定机构解锁、或者在地面测试阶段锁定动作回路的关键元件，其安装位置不能随意布设，既要避开太阳能板、天线、推进模块的运动与展开路径，也要保证地面测试时操作人员可以便捷触达，同时发射段的振动载荷不能让开关出现松脱、误触发。

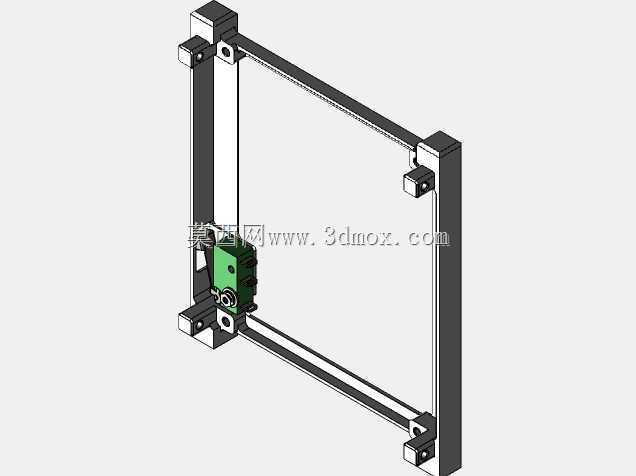

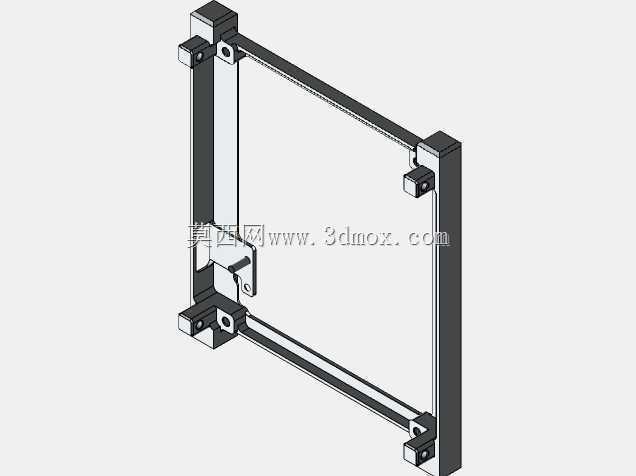

　　从结构布局来看，开关本体通过小型折弯支架固定在框架下部的横向型材交汇处，支架上的安装孔与开关本体的定位孔完全对应，孔位公差按照星载组件的常规安装精度设计，既可以采用螺钉直接锁紧，也可以根据整星的减重需求在支架上开设局部减重槽，不会影响支架的刚性。框架部分还原了立方星笼式结构的典型特征：主立柱为带内槽的铝合金型材，立柱两端设计有连接块与横向杆件对接，连接块上预留了标准的安装螺孔，相邻杆件之间的配合间隙控制在装配允许的公差范围内，既保证整框拼装时的同轴度，也避免型材热胀冷缩产生内应力。

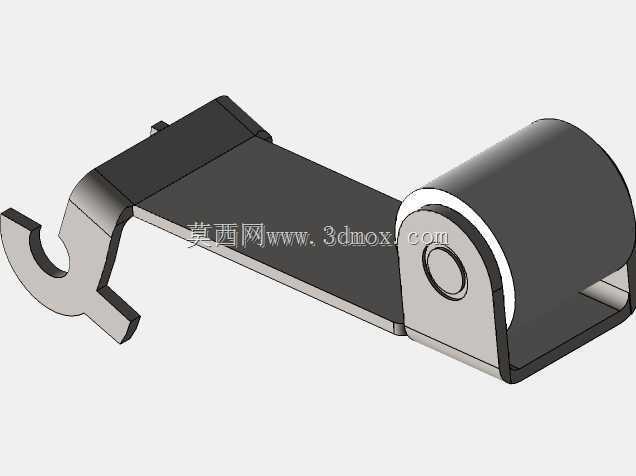

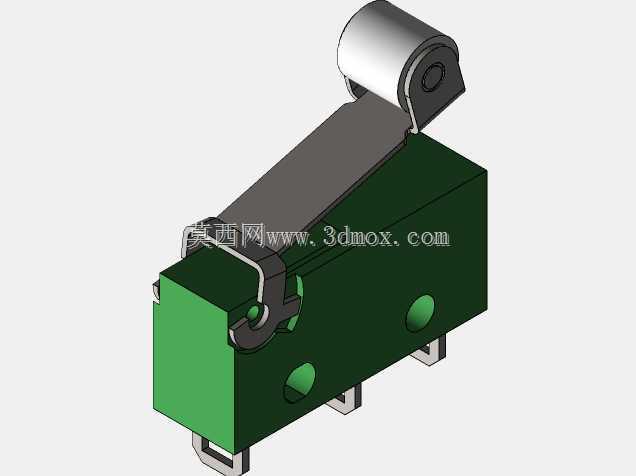

　　设计这套安装结构时，首先要确认的是开关的操作行程与周边空间的匹配关系：闭锁开关的触发端带有可动的锁舌结构，锁舌弹出与收回的行程范围内不能有任何框架杆件、线束或者其他组件遮挡，模型里特意保留了开关正面的调节孔与接线端位置，接线端朝向框架内侧的布线区域，后续线束可以沿着型材的内槽走线，用线卡固定在槽道内，不会外露到框架外侧影响立方星入轨后的太阳能板展开。安装支架的折弯角度经过适配，开关本体安装完成后其基准面与框架的安装基准面平行，开关的锁舌动作方向与被锁定机构的运动方向完全对齐，不会出现侧向分力导致锁舌卡滞。

　　外形尺寸方面，整套框架按照单单元或者多单元立方星的标准外廓适配，主杆件的长度对应立方星的标准边长，框架外侧的所有凸起特征都不会超出立方星的包络范围，开关本体加上支架的总高度远小于框架内部的可用净空，不会侵占其他载荷的安装空间。安装边界上，框架四个角的连接块同时承担整星对接火箭分离机构的接口功能，开关安装位选择在下部横梁的非主承力区域，钻孔和支架固定都不会破坏主立柱的承力截面，发射过程中振动载荷会通过型材框架均匀传递，开关支架受到的冲击载荷被框架的刚性结构充分分散，避免开关内部元件受冲击损坏。

　　在实际星上应用里，这类闭锁开关常用来锁定展开式天线、可伸杆机构或者太阳能帆板的折叠状态，在地面总装阶段开关处于闭锁位置，把运动机构锁死防止运输和发射过程中意外晃动，星箭分离后接收到解锁信号，开关内部的触发机构动作释放锁舌，让被锁定的机构可以正常展开。这套三维结构把开关、安装支架、整星框架的配合关系完全具象化，结构工程师可以直接在模型里测量开关到相邻杆件的间隙，核对螺钉安装时的工具操作空间，也可以基于这个框架快速调整开关的安装位置，适配不同载荷的锁定需求，省去从零绘制型材框架和开关匹配结构的重复工作，也能在设计早期就发现安装干涉、行程不足这类容易在后期装配时暴露的问题。
