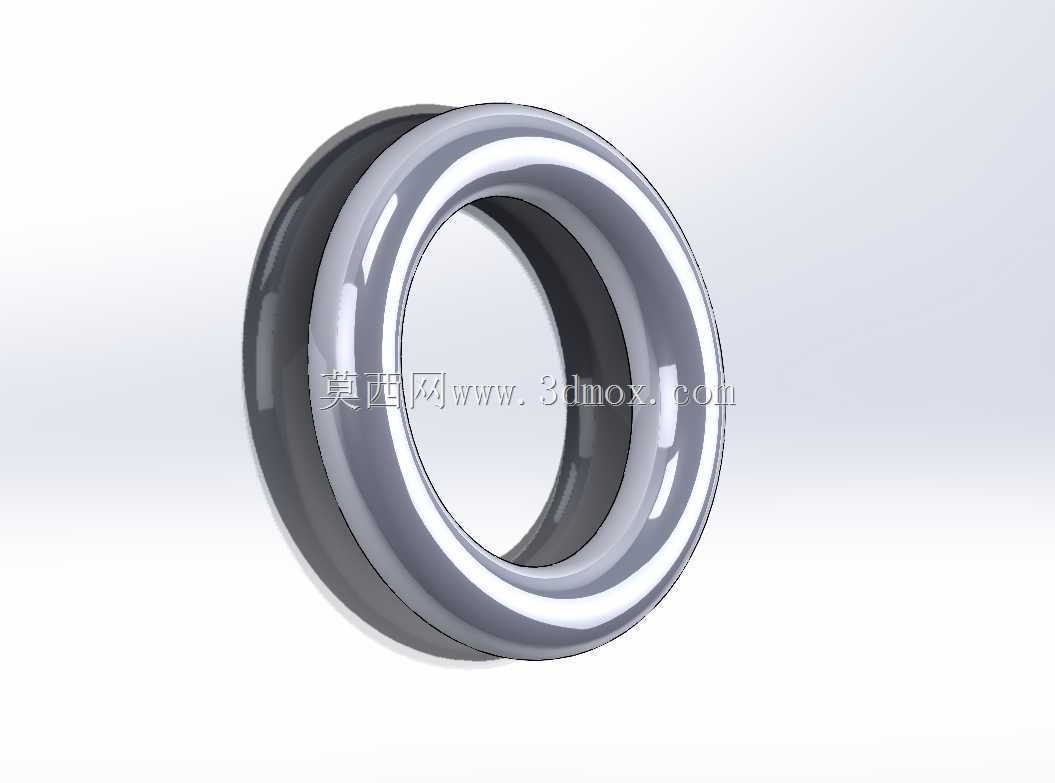

简约双层嵌套式环形指环结构设计

　　日常接触到的环形穿戴类零件，很多人会觉得结构简单不需要严谨的结构设计，但实际在做这类环形构件的三维建模时，需要兼顾佩戴贴合度、结构强度与外观质感的多重平衡，这个双层嵌套的环形指环结构，就是针对日常佩戴场景做的优化设计。先从实际应用场景说起，这类环形构件除了作为饰品佩戴使用，在工业领域也常作为密封衬环、定位套环的结构参考，核心的环形曲面过渡逻辑是通用的，只是根据使用场景调整壁厚与表面处理工艺。做这个结构的设计思路，最先考虑的是佩戴时的接触舒适度，指环的内圈曲面不能做简单的等直径圆柱面，而是要根据指节的弧度做微变径处理，靠近指根的位置直径略大，靠近指节凸起的位置做0.12mm的内收弧面，避免长时间佩戴出现卡压硌手的问题，

　　很多新手建模时直接拉一个等直径圆环，实际打样佩戴后都会发现滑动不畅或者卡指节的问题。然后是双层嵌套的结构设计，外层环与内层环采用间隙配合，单边预留0.05mm的装配间隙，既可以保证两层环之间可以相对转动形成转动装饰效果，又不会因为间隙过大出现晃动异响，外层环的外表面做高光弧面处理，弧面的曲率半径经过反复调整，保证光线照射下能形成连续的环形高光带，提升外观质感，内层环的内表面做细磨砂纹理处理，增加与皮肤接触的摩擦力，避免佩戴时随意转动偏移。外形尺寸方面，这个指环的公称内圈直径适配国内成年男性常用的21号指圈，整体外圈最大直径22.4mm，双层结构叠加后的总壁厚3.2mm，其中内层环壁厚1.8mm，外层环壁厚1.1mm，

　　中间预留的装配间隙刚好满足转动需求，不会因为壁厚过薄导致结构受力易变形，也不会因为壁厚过大显得笨重。安装边界的考量上，如果是作为饰品生产，这个结构的尺寸适配常规的失蜡铸造工艺，脱模斜度控制在0.3度以内，不会因为脱模问题导致曲面变形，两层环的装配位置做了限位止口，避免外层环从内层环上轴向滑脱，止口的高度0.2mm，既不影响外观的整体性，又能实现可靠的轴向限位。如果是把这个环形结构用到工业定位场景，只需要调整内圈直径与壁厚参数，曲面过渡的逻辑可以直接复用，比如作为轴端的定位衬环，把内圈的配合公差调整为H7的基孔制公差，外层环的外表面改成滚花面就可以直接用作手动调节的锁紧环，结构的通用性很强。建模过程中需要注意环形曲面的曲率连续性，

　　整个环的外表面要做到G2连续，不然在渲染或者实际抛光后会出现曲面棱线，影响外观效果，两层环的配合面要做同轴度约束，同轴度公差控制在0.02mm以内，不然装配后会出现转动卡滞的问题。很多人做这类环形结构时容易忽略边缘的倒角处理，这个指环的所有锐边都做了R0.3mm的圆角过渡，既避免佩戴时锐边划伤皮肤，也能提升零件的结构强度，避免边角位置受到磕碰出现崩缺。从结构强度的角度测算，这个双层结构的抗变形能力比同重量的单层指环高40%左右，因为两层环之间的间隙可以在受到外力冲击时起到一定的缓冲作用，外层环受到挤压时会先产生微量变形抵消部分冲击力，不会直接把力传递到内圈导致整体变形卡滞在手指上。实际生产中如果采用金属材质加工，这个结构的加工难度不高，数控车削就可以完成内外圈的曲面加工，后续只需要做表面抛光处理就可以达到设计的外观效果，如果采用3D打印生产，不需要额外添加支撑，环形结构自身的强度就可以满足打印过程中的支撑需求，打印完成后只需要简单打磨配合面就可以完成装配。
