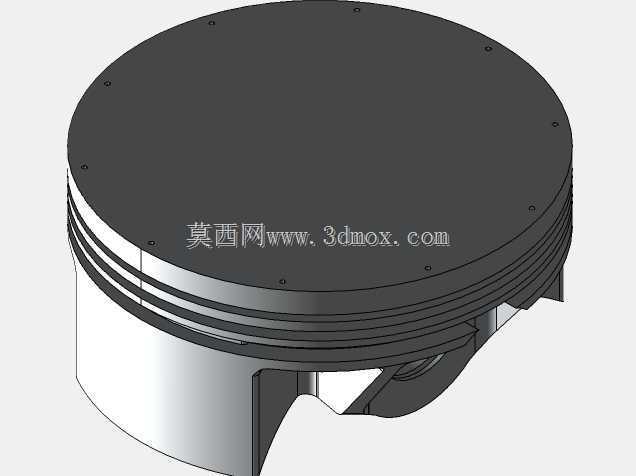

1UZ系列V8发动机配套活塞结构设计

　　这款活塞是适配1UZ系列V8机型的核心往复运动部件，在整机运行过程中承担着将燃烧室内燃气爆发压力传递给连杆、最终转化为曲轴旋转扭矩的核心作用，其设计合理性直接决定了发动机的动力输出效率、运行稳定性与大修间隔周期。从实际应用场景来看，这类活塞主要搭载于大排量V型八缸乘用车动力单元，也可经过尺寸适配后用于小型固定式发电机组、轻型船舶动力的改装机型，日常工况需要承受最高超过10MPa的瞬时燃气压力，以及往复运动过程中最高超过2000G的惯性载荷，同时顶面长期直接接触高温燃烧气体，工作环境温度最高可超过300摄氏度，因此在结构设计上做了多维度的针对性优化。

　　从尺寸参数来看，该活塞标称直径为87.5毫米，适配缸径公差控制在0.02-0.04毫米的配合间隙范围内，活塞销孔中心到顶面的压缩高度经过精准核算，配合30毫米口径的活塞销安装位，能够保证整机压缩比维持在原厂设计的10:1区间，既不会因为压缩高度偏差导致燃烧室容积变化引发爆震，也不会因为活塞销配合间隙不当造成往复运动过程中的敲缸异响。活塞头部设计有三道环槽，顶部两道为气环安装位，最下方一道为油环安装位，环槽的宽度、深度以及侧隙都经过严格匹配，气环主要承担燃烧室内高压燃气的密封作用，避免高压气体窜入曲轴箱造成功率损失，油环则负责在活塞下行过程中刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油过量消耗。

　　活塞顶面采用了平顶设计，这种设计的优势在于加工工艺性好，同时能够让燃烧室的挤气面积分布更均匀，混合气燃烧过程中的火焰传播路径更短，有效降低爆震发生的概率。活塞裙部采用了变椭圆型线设计，在冷态下裙部横截面为椭圆形，长轴方向垂直于活塞销轴线方向，能够在发动机达到工作温度、活塞受热膨胀后，裙部与气缸壁保持均匀的面接触，避免局部应力集中造成拉缸故障；同时裙部表面做了轻量化的减摩处理，降低往复运动过程中与缸壁的摩擦阻力，减少不必要的动力损耗。活塞销座部分做了加强筋结构设计，将活塞顶部承受的燃气压力更均匀地传递到活塞销上，避免销座位置因为应力集中出现开裂故障，销孔内部设计有卡簧安装槽，用于安装活塞销卡簧，限制活塞销的轴向窜动，防止销子窜出刮伤气缸壁。

　　在安装边界方面，这款活塞需要匹配对应的连杆小头结构，活塞销与连杆小头采用全浮式配合设计，冷态下活塞销与销座孔为过渡配合，发动机达到工作温度后为间隙配合，工作过程中活塞销可以在销座孔和连杆小头衬套内缓慢转动，让磨损分布更均匀，延长部件使用寿命。活塞环的安装需要严格按照开口错位要求，三道环的开口相互错开120度，同时避开活塞销座方向和主推力面方向，保证密封效果。在实际装配过程中，需要注意活塞的安装方向，活塞顶部的避让凹坑需要对应气门开启位置，避免活塞运行到上止点时与进排气门发生碰撞，造成气门弯曲、活塞顶损坏的严重故障。

　　从设计思路来看，这款活塞在保证结构强度的前提下做了充分的轻量化处理，在活塞裙部非受力区域去除了多余的材料，降低活塞整体质量，从而减小往复运动惯性力，降低发动机高转速运行下的振动与曲轴连杆机构的载荷，对于提升发动机的最高转速上限、改善油门响应速度都有明显帮助。活塞的热膨胀系数经过材料配比优化，采用高硅铝合金材质铸造，热变形量控制在极小范围内，能够在冷启动到全负荷热机的全温度区间内保持稳定的配合间隙，兼顾冷启动磨损控制与热机状态下的运行稳定性。
