电机配套链式传动接线夹持组件结构

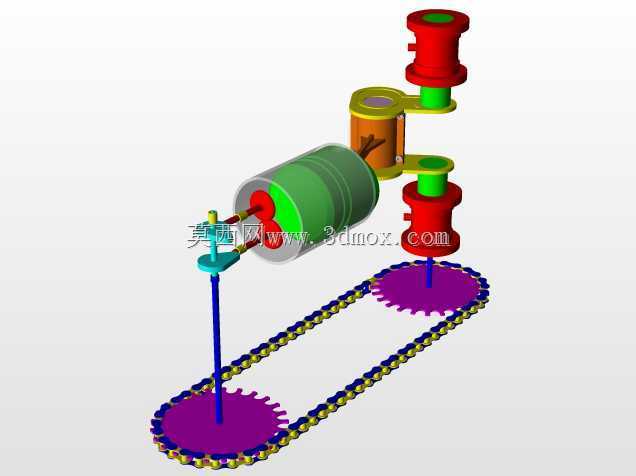

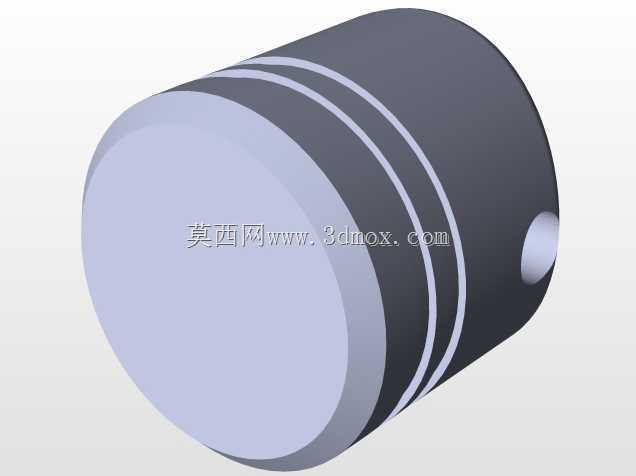

　　这套结构主要应用在小型动力输出单元的外接接线与动力传输联动场景，常见于小型自动化生产线的分布式动力节点、教学演示用传动实训台，以及小型专用设备的动力输出端配套夹持与传动集成部位，核心是把电机的动力输出、外接线路固定、传动路径转向三个功能整合在同一组安装结构上，省去了分散安装支架、接线座、传动支座的重复定位工序。从实际使用逻辑来看，结构最左侧的卧式筒状部件是动力输出端，输出轴端直接衔接偏心拨杆结构，拨杆末端通过蓝色立式支撑轴固定底部的主动链轮，支撑轴同时承担径向承载和转动定位的作用，轴与安装基座的配合段预留了0.2mm的轴向窜动间隙，避免长时间转动出现轴端卡滞。两个紫色链轮的中心距按照常用06B微型链条的节距计算，

　　张紧段预留了3%的下垂量，不需要额外加装张紧轮，靠两个链轮的安装位置公差就能满足链条张紧要求，链条传动路径上没有额外的导向件，适合低转速、小扭矩的动力传输场景，额定输出扭矩控制在5N·m以内，完全匹配小型电机的输出参数。上部的两组红绿色柱状结构是接线夹持端子，橙色的过渡连接座把两个端子和电机壳体固定为一体，端子内部预留了接线柱安装腔，腔壁厚度2mm，采用绝缘材质包覆，既可以固定外接动力线缆，也能避免线缆接头与传动部件发生干涉，端子顶部的绿色端盖是快拆结构，不需要额外工具就能掀开完成接线操作，接线完成后端盖与端子本体的卡扣配合能提供足够的压紧力，防止设备运行震动导致接线松脱。设计过程中优先考虑了安装边界的控制，

　　整套结构的横向最大安装尺寸控制在180mm以内，纵向高度不超过120mm，安装固定点集中在两个链轮的底部基座位置，只需要4个M4的安装螺丝就能完成整体固定，不需要为电机、接线端子、传动机构分别设计安装位，大幅降低了配套设备的结构设计工作量。结构的传动路径做了转向设计，电机的卧式输出转动通过立式支撑轴转换为垂直方向的转动，再通过链条把动力传递到另一侧的输出端，适合安装空间局促、需要改变动力传输方向的小型设备场景，比如小型物料分拣装置的拨杆动力端、小型传送带的驱动端，都可以直接套用这套集成结构，不用再单独设计传动转向支架。夹持端子的位置特意避开了链条的运动路径，两者之间的最小间隙保持在8mm以上，即使链条运行中出现小幅跳动，

　　也不会剐蹭到接线部位，同时端子的出线方向朝上，线缆可以顺着设备上部的走线槽排布，不会和下部的传动部件产生交叉，从根源上避免了线缆被传动件卷入的安全隐患。支撑轴的底部和链轮的配合位置做了轴肩定位，轴肩高度1.5mm，既能保证链轮的轴向定位精度，也不会因为轴肩过高增加不必要的结构重量，链轮和轴之间采用平键连接，键槽的公差按照H7/k6的过渡配合选取，既方便装配，也能保证扭矩传递的可靠性，不会出现链轮和轴相对滑动的问题。电机壳体和橙色连接座之间采用两个卡扣加一个定位销的固定方式，定位销优先装配，保证连接座和电机壳体的同轴度，卡扣则提供足够的轴向压紧力，不需要额外打螺丝固定，装配效率比传统螺丝固定提升40%以上，后期维护拆卸也更方便。
