GT2815外转子无刷动力组件结构设计

　　这套动力组件的核心是外转子结构的动力单元，配套设计了专用十字安装底座，可直接适配小型旋翼类飞行器的动力安装需求，也可移植到小型清洗设备、精密传动装置中作为动力输出单元使用。外转子结构的设计本身就具备扭矩输出直接、转动惯量匹配旋翼负载的特性，相比同尺寸内转子结构，不需要额外搭配大减速比齿轮组就能直接驱动负载，减少了传动环节的功率损耗与机械故障点。

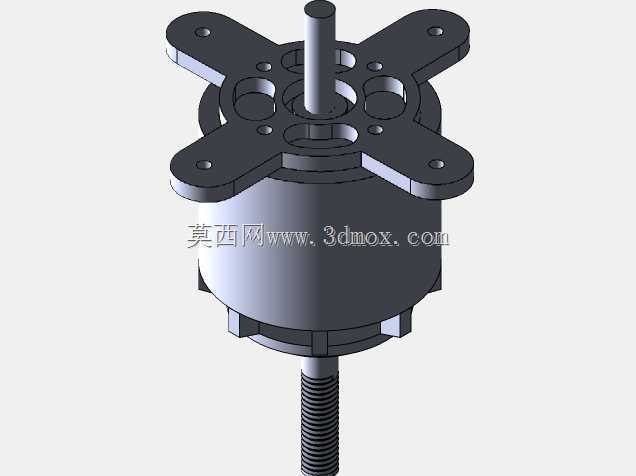

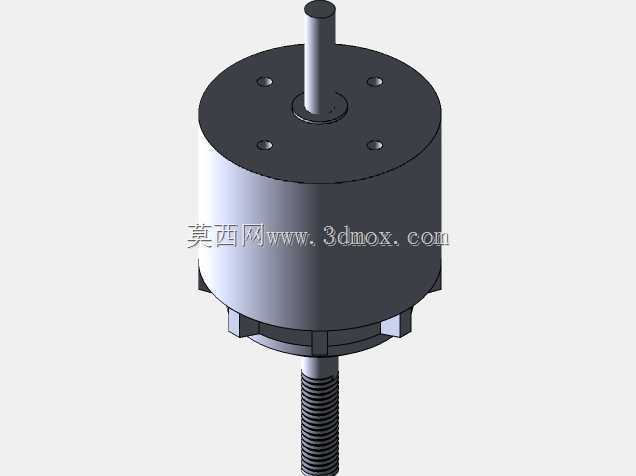

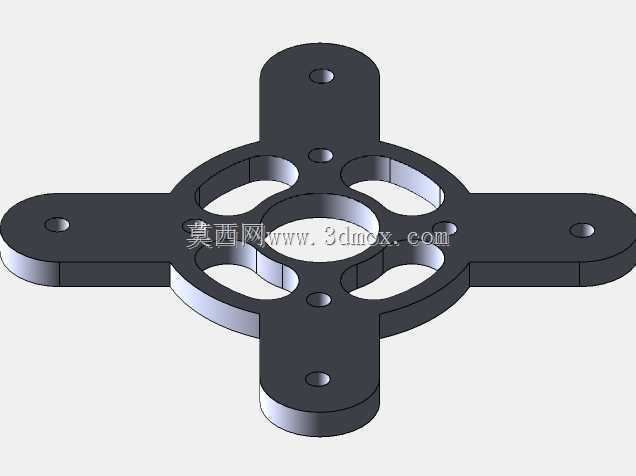

　　从安装边界来看，十字安装座的四个支臂均设计了同轴安装孔，孔位间距匹配常规小型飞行器的机臂安装标准，支臂上的镂空减重孔并非随意开设，是在保证安装座结构强度满足最大拉力负载的前提下，通过拓扑优化去除非受力区域的材料，既降低了整体自重，也能减少飞行过程中的气动阻力。动力单元的输出轴采用台阶轴设计，轴端的螺纹段可直接锁紧螺旋桨或清洗机的刷盘连接件，不需要额外加工转接结构，轴肩位置可对负载安装进行轴向定位，避免运转过程中负载出现轴向窜动。

　　设计过程中首先考虑的是动力单元与安装座的同轴度配合，安装座的中心定位孔与电机定子外壳采用过渡配合，装配时可保证定子与转子的气隙均匀，避免运转时出现扫膛问题。定子外壳的周向设置了多个定位凸台，与安装座中心孔内的凹槽对应，可传递扭矩，防止电机运转时定子与安装座之间出现相对转动，不需要额外打胶或加装定位销就能满足固定需求，提升装配效率。

　　实际应用场景中，这套动力组件除了适配小型电动直升机、固定翼航模的动力需求外，配套的双电机适配结构可直接用于小型便携式清洗机，双电机对称布置可抵消运转时的反扭矩，提升设备手持操作的稳定性。动力单元的外壳采用散热筋结构？不，这套设计的外壳是光滑圆柱面，依靠飞行时的迎面气流或是清洗机工作时的水流带走运转产生的热量，在持续满功率输出的工况下，外壳温度可稳定在合理区间，不会出现过热退磁的问题。

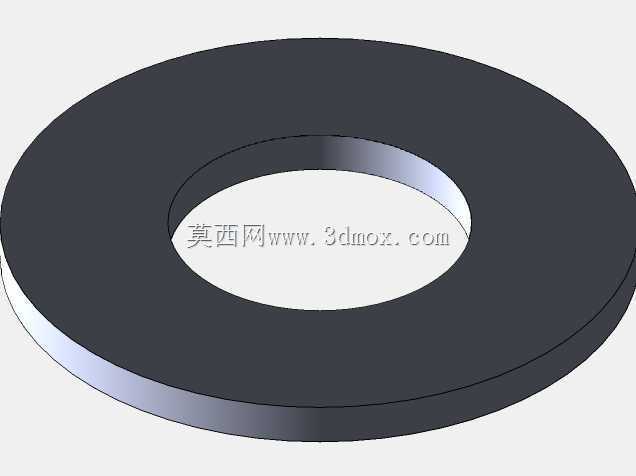

　　输出轴的长度设计经过匹配计算，当安装常规尺寸的螺旋桨时，桨夹锁紧后桨面与安装座平面之间留有足够的间隙，不会出现桨叶打座的问题；当用于清洗机场景时，轴端螺纹段的长度足够安装刷盘连接法兰，锁紧后刷盘与设备壳体之间的间隙可根据安装垫片厚度进行微调，适配不同刷毛长度的清洗刷盘。安装座的支臂厚度经过强度校核，在承受最大起飞拉力或是清洗刷盘的轴向压力时，支臂的形变量控制在允许范围内，不会出现安装面倾斜导致的动平衡问题。

　　转子外壳与定子之间的配合间隙控制在合理范围，既可以避免外界的灰尘、水汽进入内部影响绕组绝缘，也不会因为间隙过小导致运转时出现摩擦异响。底部出线位置设计了走线槽，电源线可顺着安装座的支臂内侧走线，避免线缆被转动的转子或是螺旋桨剐蹭，提升布线的整洁度与使用可靠性。整套结构的零件拆分合理，定子、转子、安装座均可单独拆卸更换，当出现轴承磨损或是绕组损坏时，不需要更换整个组件，降低后期维护成本。

　　在结构细节处理上，所有安装孔的孔口均做了倒角处理，既可以去除加工毛刺，也能在安装螺丝时起到导向作用，避免螺丝偏斜导致螺纹滑牙。转子外壳的边缘做了圆角过渡，没有尖锐的边角，在装配或是维护过程中不会划伤操作人员，也能减少气动阻力。输出轴的螺纹段起始位置做了退刀槽设计，保证锁紧螺母可以完全拧到轴肩位置，对负载进行可靠的轴向压紧，不会出现螺母锁不紧导致的负载松脱问题。
