MT2212外转子无刷电机转子结构设计

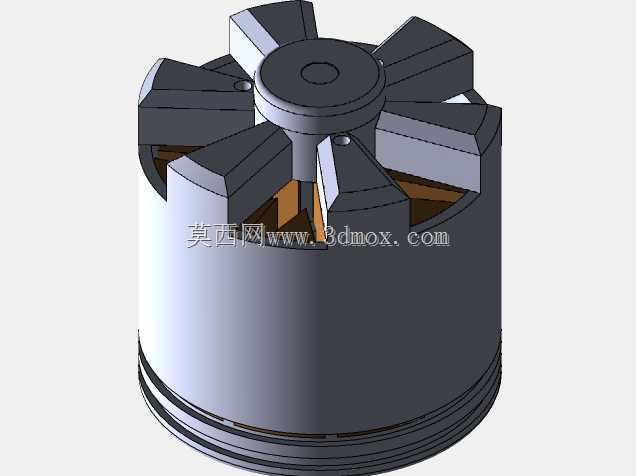

　　这款转子结构适配小型外转子无刷动力单元，常见于多旋翼航拍飞行器、小型穿越机、桌面级精密云台驱动、微型固定翼航模动力输出场景，也可适配小功率便携通风设备、微型智能小车驱动模块的动力输出需求，作为动力系统的核心旋转部件，其结构精度直接决定整套动力单元的动平衡表现、运转效率与运行寿命。从结构设计逻辑来看，该转子采用外转子包覆式布局，旋转外壳直接集成磁钢安装位与输出连接端，相比同尺寸内转子结构，能获得更大的扭矩输出半径，低转速区间扭矩储备更充足，适配小尺寸螺旋桨直接驱动的使用需求，省去减速齿轮组带来的传动损耗与装配间隙。转子外壳采用薄壁圆筒式结构，上端均匀分布六组径向延伸的磁钢定位凸台，凸台内侧预留磁钢粘接槽位，可直接嵌入瓦形永磁磁钢，

　　凸台的径向高度经过匹配计算，既能够为磁钢提供足够的周向定位支撑，避免高速旋转时磁钢受离心力甩出，又不会过度增加转子整体转动惯量，保证动力响应的灵敏性。转子顶部中心设置一体式输出轴安装凸台，凸台中心预留轴孔与顶丝定位孔，可直接压入配套输出轴，通过顶丝实现轴与转子的周向固定，装配时无需额外设计轴套转接结构，减少装配累积误差。转子下端设置环形限位台阶，可与定子端部的轴承外圈形成配合限位，保证转子与定子之间的气隙均匀度，气隙宽度控制在0.2-0.3mm区间，既避免运转时转子与定子铁芯发生扫膛摩擦，又不会因气隙过大导致磁路损耗升高。从安装边界来看，该转子整体外径适配22mm系列标准无刷电机定子尺寸，整体轴向高度控制在12mm区间，

　　顶部凸台外径小于转子主体外径，预留出螺旋桨安装座的装配空间，输出轴孔直径适配常规3mm直径钢轴，可直接匹配市面上同规格的标准电机底座、轴承与定子组件，互换性较强。磁钢安装槽的周向分布精度控制在±0.05mm以内，六组磁钢槽的等分角度误差不超过0.1度，可有效降低高速旋转时的动不平衡量，常规装配后仅需做简单的动平衡去重即可满足10000rpm以上转速的运转要求，减少运转时的振动与噪音。转子外壳的薄壁厚度经过强度校核，在满足15000rpm转速下离心力强度要求的前提下，尽可能降低壁厚以减轻转子自重，提升动力单元的功率重量比，适配对自重敏感的航模类应用场景。转子顶部的凸台上预留两个对称的工艺孔，既可以作为动平衡测试时的定位基准，

　　也可作为拆卸时的受力点，方便后期维护时将转子从定子组件上拔出，避免硬撬导致外壳变形或磁钢碎裂。磁钢粘接槽的深度与磁钢厚度匹配，磁钢嵌入后外表面与转子外壳内壁完全贴合，保证磁钢散热路径通畅，运转时磁钢产生的热量可直接通过金属外壳向外散发，避免磁钢高温退磁。转子下端的环形台阶内侧做倒角处理，装配时可起到导向作用，方便转子快速套入定子组件，降低装配难度，同时倒角可避免锐边切割定子绕组的绝缘层，提升装配过程的安全性。
