大学生方程式赛车车身车架结构设计

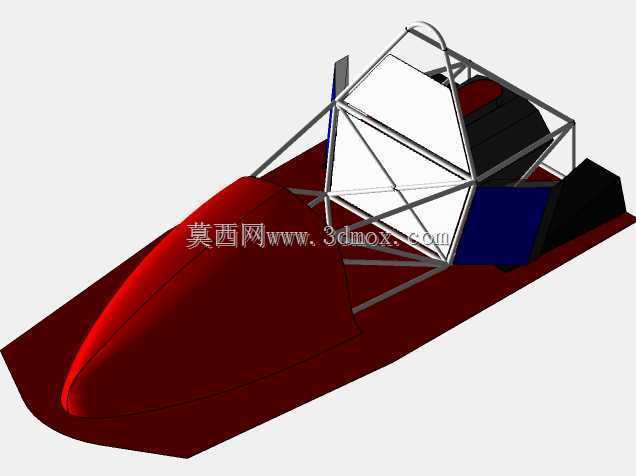

　　这套结构设计面向大学生方程式赛事的参赛车辆打造，核心围绕赛事规则要求与赛道竞技需求展开，覆盖车架承载结构、空气动力学外壳两大核心部分，完全贴合SAE方程式赛事的车辆技术规范。从实际赛事应用场景来看，这类车辆需要在封闭的铺装赛道内完成加速、制动、连续过弯、耐久行驶等多个竞赛项目，对结构的强度、重量、人机适配性都有明确的工程要求。车架部分采用空间钢管桁架结构，通过不同管径的薄壁钢管焊接形成整体承载框架，在驾驶舱周边形成连续的受力环结构，能够在碰撞工况下为驾驶员预留足够的生存空间，同时将整车的扭转刚度控制在合理区间，避免过弯时车架形变影响悬架定位参数。设计过程中优先对受力路径做了梳理，从前后悬架硬点出发，将纵向、侧向、

　　垂向的载荷通过钢管结构直接传递到主环、前环等核心承载区域，减少冗余的传力构件，在保证强度的前提下尽可能降低结构重量，钢管的排布避开了驾驶员的操作空间，预留了方向盘、座椅、安全带安装点的位置，同时给动力总成、散热系统、电控单元留出了足够的布置空间，各安装点的位置都经过硬点校核，避免后续总装时出现部件干涉。车身外壳部分采用流线型设计，车头部分做了大倾角的顺滑过渡，能够减少高速行驶时的正面空气阻力，驾驶舱侧方的包覆结构兼顾了空气导流与侧面防护作用，尾部的结构预留了动力总成散热的气流通道，外壳的分块设计充分考虑了拆装便利性，日常检修时可以快速拆除对应区域的覆盖件，不需要拆解整体结构。从安装边界来看，

　　车架的前后悬架安装点位置严格匹配赛事常用的双叉臂悬架几何参数，轮距、轴距的设定符合赛事规则的尺寸限制，车身外壳的外轮廓完全在规则允许的尺寸包络内，不会超出赛事的尺寸检测要求。驾驶舱内部的空间尺寸经过人机工程校核，能够适配不同身高的驾驶员操作，踏板、方向盘的位置预留了足够的调节余量，安全带安装点的角度符合安全规范，能够在碰撞时有效约束驾驶员位移。结构设计过程中对各部件的连接方式做了明确规划，车架钢管之间采用相贯线焊接，保证焊缝长度与连接强度，车身外壳与车架之间采用快拆螺栓加定位销的连接方式，既保证行驶过程中覆盖件不会松动，又能在赛事检修时快速拆装。针对赛事中常见的颠簸、侧倾工况，车架的局部受力区域做了加强处理，比如悬架安装点、

　　发动机安装点位置都增加了加强筋片，避免长期交变载荷下出现焊缝开裂的问题。车身外壳的曲面设计充分考虑了加工可行性，曲面的曲率变化平缓，既可以采用碳纤维铺层制作，也可以用玻璃纤维手糊成型，降低学生团队的加工难度，外壳的边缘都做了翻边处理，既提升了外壳的局部刚度，也避免锋利边缘对人员造成划伤。整套结构没有冗余的设计，所有构件都服务于赛事竞技的实际需求，在重量、强度、可加工性之间做了平衡，完全适配学生团队的参赛加工条件，不需要复杂的工业加工设备就可以完成制作与装配，结构的模块化程度较高，后续如果需要调整动力系统或者悬架参数，只需要改动局部的安装结构，不需要重新设计整体车架。
