在流体动力转换类设备的结构设计场景中,涡轮转子作为核心做功部件,其叶片排布、轴系连接方式直接决定了流体能量捕获效率与运行稳定性,这款特殊结构的罗特式涡轮机设计,跳出了常规轴流涡轮叶片沿周向均匀等距排布的固化思路,针对小流量、低流速流体的能量回收场景做了定向结构优化。从实际应用场景来看,这类非对称排布叶片的涡轮结构,可适配小型分布式流体能量回收单元、低水头水力试验装置、小型风道动能采集模块等对安装空间有严格限制的工况,不需要配套复杂的导流壳体即可完成流体动能到转轴旋转机械能的转换,降低了整套动力单元的结构复杂度。

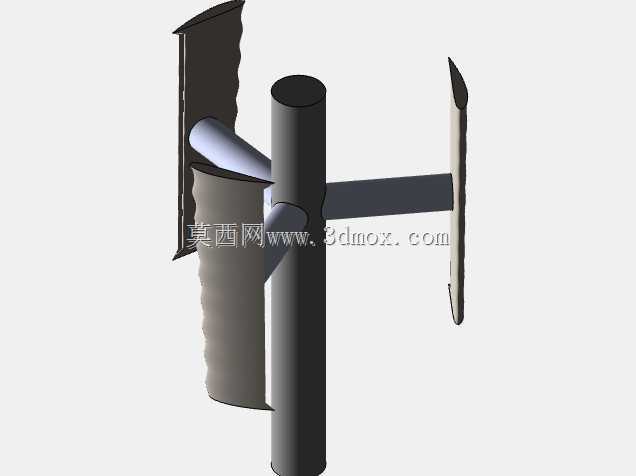

从功能特性上看,这款涡轮的三组叶片采用差异化的型面设计,其中两组叶片采用大弦长平直型面,负责捕获主流道方向的流体冲量,第三组叶片带锯齿状后缘结构,可打散流经叶片尾缘的紊流,减少不同叶片流道间的气流干涉,降低转子转动过程中的脉动扭矩,避免轴系因周期性载荷冲击出现疲劳损耗。转轴采用阶梯式圆柱结构,与叶片连接的轴段做了扁位结构设计,叶片根部的安装槽与轴段扁位过盈配合,不需要额外的紧固件即可传递扭矩,减少了转子整体的零件数量,也降低了高速转动过程中连接件松脱的风险。
设计过程中优先考虑了安装边界的适配性,整个转子组件的径向最大尺寸由叶片展长决定,轴向安装尺寸仅需覆盖转轴两端的轴承位跨度,不需要额外预留叶片调节机构的安装空间,可直接适配标准内径的圆形流道安装场景。叶片与转轴的连接位置做了圆弧过渡处理,避免应力集中导致的叶片根部断裂问题,叶片型面的厚度从根部到前缘逐步递减,在保证结构强度的前提下尽可能降低转动惯量,提升转子对流体流速变化的响应速度。
不同于常规涡轮需要严格匹配流体入射角度的设计要求,这款非对称排布的转子结构对流体入射方向的容忍度更高,在流体流向存在±15度偏角的工况下,依然能保持稳定的扭矩输出,不会出现常规涡轮在偏流工况下效率骤降的问题。转轴两端的轴段直径统一,可直接适配标准规格的深沟球轴承,安装时不需要定制特殊规格的轴承座,降低了整套装置的配套成本。叶片的锯齿状后缘并非装饰性结构,经过流道仿真验证,该结构可将叶片尾缘的涡脱频率打散,避免涡脱频率与转子固有频率重合引发共振,提升了转子在宽转速区间的运行稳定性。
在实际装配逻辑上,三个叶片分别从转轴的径向方向压入对应的安装位,每个叶片的安装角度存在细微差异,可在转子转动过程中形成连续的扭矩输出,减少单叶片过流时的扭矩波动,这种设计也让转子的动平衡校正更易实现,仅需在转轴端面做少量去重处理即可达到G2.5级的动平衡精度要求,满足中低转速工况的长期运行需求。整个转子结构没有复杂的曲面特征,加工时可采用常规的铣削工艺完成叶片与转轴的加工,不需要五轴联动设备即可实现高精度制造,适合小批量试制与教学演示场景使用,也可作为流体力学试验课程的实操教具,帮助学习者理解涡轮做功的基本原理与结构设计要点。
