Coilcraft1500V栅极驱动隔离变压器结构

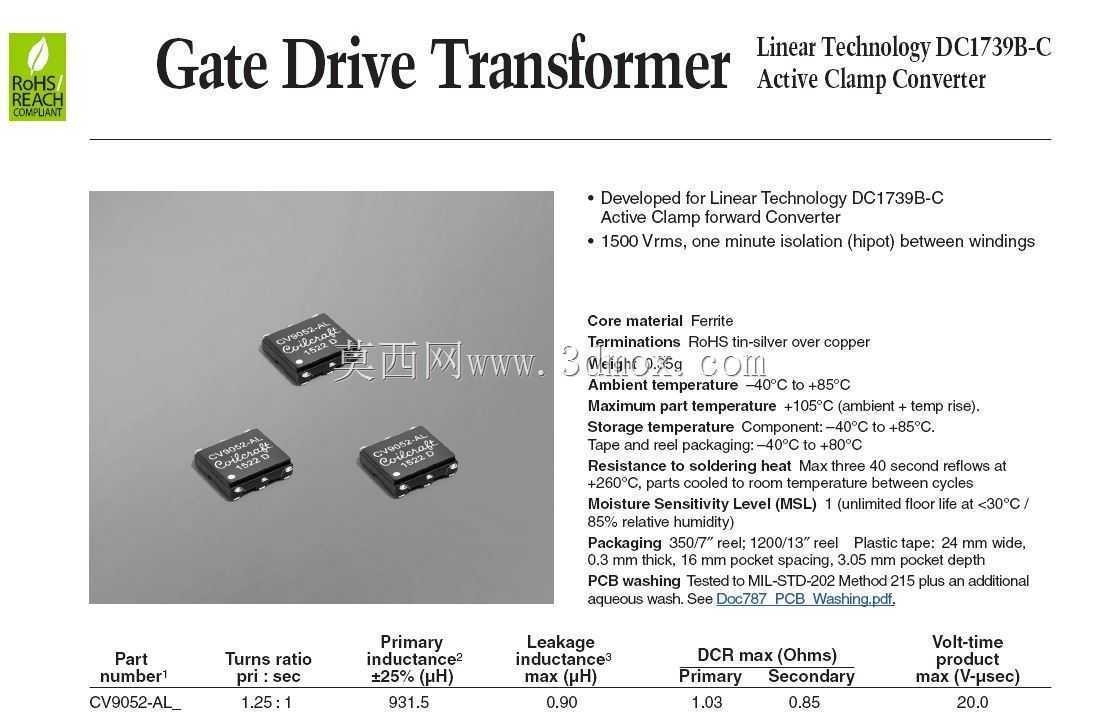

　　在电力电子变换器的硬件开发环节，栅极驱动回路的信号隔离与阻抗匹配，直接决定了功率开关器件的开关损耗、抗扰能力与整机运行可靠性，尤其是采用MOSFET、IGBT作为核心功率器件的高压拓扑中，驱动侧与功率侧的电位差往往达到数百甚至上千伏，普通的光耦隔离方案存在带宽不足、温漂大、寿命受限的问题，而栅极驱动隔离变压器凭借磁耦合的天然隔离特性、纳秒级的信号传输带宽、宽温域下的参数稳定性，成为中高压功率变换场景下驱动回路的核心器件。本次建模的这款Coilcraft1500V耐压栅极驱动隔离变压器，最初是为凌力尔特DC1739B-C有源箝位正向转换器的驱动回路配套开发，建模过程中完全参照实物的磁芯结构、绕组排布、引脚定义与安装边界还原，可直接用于功率板的布局干涉检查、驱动回路的寄生参数提取、整机结构的装配仿真。

　　从实际应用场景来看，这类隔离变压器广泛覆盖工业伺服驱动器的功率级驱动、新能源车载充电机的桥臂驱动、光伏组串式逆变器的MPPT回路驱动、通信电源的有源箝位拓扑驱动等场景，核心作用是在控制侧的弱信号地与功率侧的高压浮地之间建立可靠的绝缘屏障，同时将PWM驱动信号无畸变地传输到功率管的栅极，避免共模干扰导致的误导通、关断尖峰过大等问题。不同于普通工频电力变压器的硅钢片叠片磁芯，这款栅驱变压器采用贴片式扁平磁芯结构，绕组采用多层平面绕组工艺，相比传统绕线式驱动变压器，漏感控制在极低水平，能够大幅降低驱动信号的上升沿与下降沿振铃，减少开关过程中的米勒平台振荡风险。

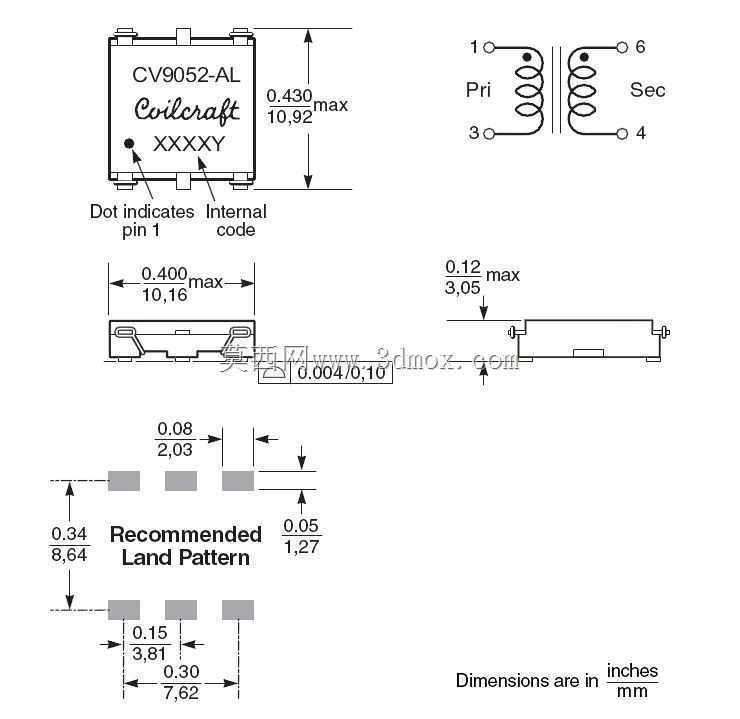

　　设计还原过程中，首先针对器件的安装边界做了精准标定：器件整体占用电路板的投影面积仅1.1平方厘米，本体高度3毫米，完全适配当前高密度功率板的贴片装配要求，引脚采用宽幅表贴焊盘设计，焊盘的位置、宽度、间距完全对应量产器件的封装尺寸，可直接导入PCB设计软件做封装匹配，不需要额外调整焊盘参数。磁芯部分采用高磁导率的铁氧体材质，建模时还原了磁芯的中柱气隙结构，这一结构是控制绕组励磁电感、避免磁芯饱和的关键设计——在驱动信号传输过程中，绕组的伏秒积需要控制在磁芯的饱和阈值以内，气隙的存在能够拓宽磁芯的工作磁通密度范围，保证在1500V的隔离耐压下，即使出现短时的驱动信号过冲，磁芯也不会进入饱和状态导致驱动信号失真。

　　绕组部分的建模还原了平面绕组的层叠结构，原边绕组与副边绕组之间通过绝缘介质实现物理隔离，隔离层的厚度、爬电距离完全满足1500V工作电压下的安规要求，爬电路径的设计避开了引脚之间的直连路径，在有限的封装尺寸内实现了足够的绝缘裕度。不同于普通信号变压器的绕组匝数设计，栅极驱动变压器的原副边匝数比需要匹配驱动芯片的输出电压幅值与功率管的栅极驱动电压要求，这款器件的匝数比适配常用的12V驱动输入，输出能够稳定提供±10V以上的驱动电压摆幅，足够驱动主流的中高压MOSFET与IGBT器件，不需要额外增加驱动放大电路。

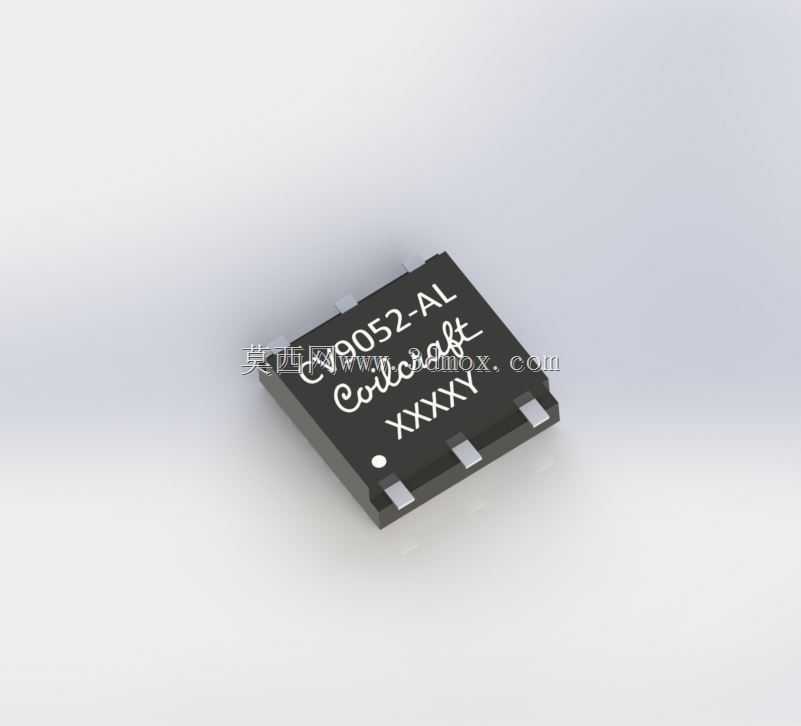

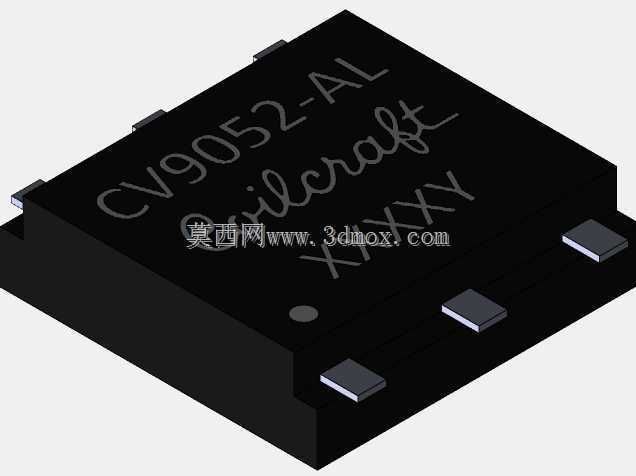

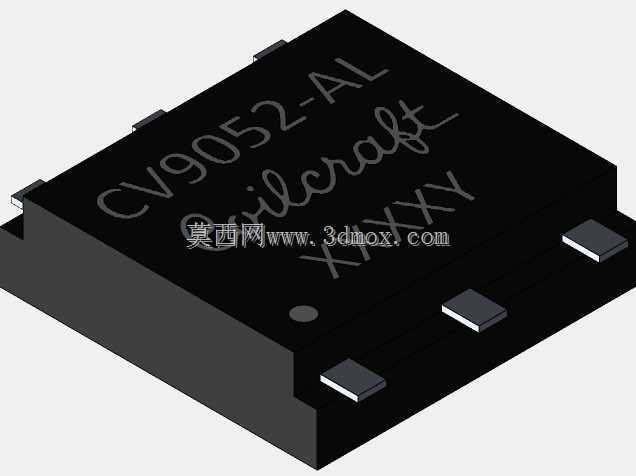

　　从结构装配的角度来看，这款贴片式变压器的本体采用黑色塑封外壳封装，外壳的边角做了圆角处理，避免SMT贴装过程中吸嘴取料时出现打滑、偏移的问题，本体表面的丝印标识位置也做了对应还原，方便生产环节的器件方向识别，避免贴装反向导致的驱动回路故障。器件的三个表贴引脚分别对应原边输入、副边输出的功率回路与参考地，引脚的共面度控制在贴片工艺允许的公差范围内，建模时保留了引脚根部的应力释放结构，能够抵消PCB焊接过程中热胀冷缩产生的机械应力，避免长期温循后出现引脚脱焊的问题。

　　在实际的驱动回路设计中，这款变压器的低漏感特性能够让驱动回路的栅极电阻取值进一步降低，从而加快功率管的开关速度，降低开关过程的导通损耗与关断损耗，同时绕组间的低耦合电容特性，能够抑制功率侧的高压du/dt通过绕组电容耦合到控制侧，避免控制芯片出现误触发或者损坏。建模过程中没有对器件的内部结构做过度简化，保留了磁芯与绕组之间的绝缘层、塑封外壳与内部磁芯的装配间隙、引脚与内部绕组的连接结构，这些细节在做整机的热仿真、EMC仿真时能够提供更准确的模型基础，比如可以通过模型计算绕组的直流电阻与交流电阻，评估驱动信号传输过程中的损耗，也可以模拟不同安装位置下，变压器与周边功率器件的热耦合效应，评估长期工作下的温升是否在器件的允许范围内。

　　对于高密度功率变换器的结构设计来说，3毫米的本体高度能够让功率板的器件高度保持在统一的低水平，不需要在外壳上预留额外的避让空间，1.1平方厘米的投影面积相比传统插件式驱动变压器节省了超过60%的板上空间，非常适合当前高功率密度电源产品的设计需求。在做板级布局时，这款变压器的贴片封装可以直接放置在驱动芯片与功率管之间的最短路径上，缩短驱动回路的走线长度，进一步降低驱动回路的寄生电感，优化开关波形。
