双级斜齿平行轴闭式传动齿轮箱

　　这套斜齿平行轴传动箱体的三维结构，在常规中小功率工业传动场景里适配范围很广，从车间输送线的辊道驱动、小型物料搅拌设备的动力输入端，到非标自动化专机的进给减速单元、轻工包装机械的主传动链，都能见到同构型产品的落地应用。它的核心作用是把原动机输出的高转速低扭矩动力，经过两级斜齿轮啮合减速后，转换为低转速大扭矩的输出动力，同时完成输入轴与输出轴之间的平行轴动力传递，匹配工作端的转速与负载需求。

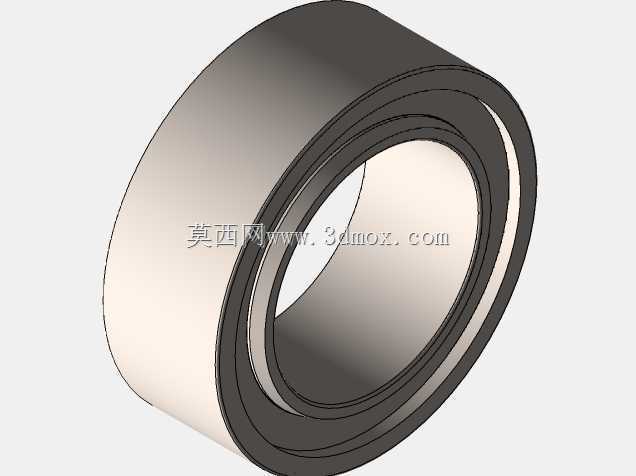

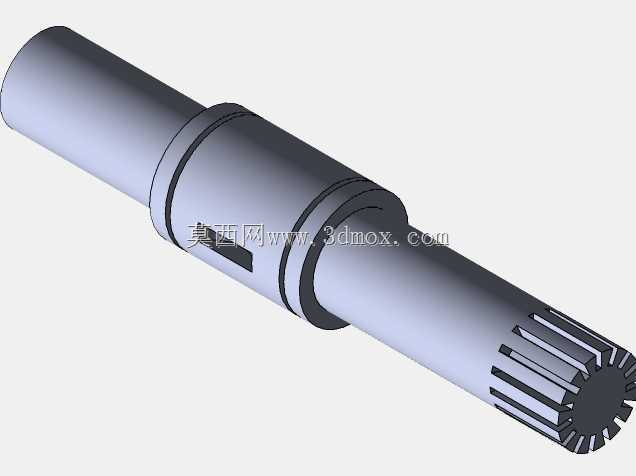

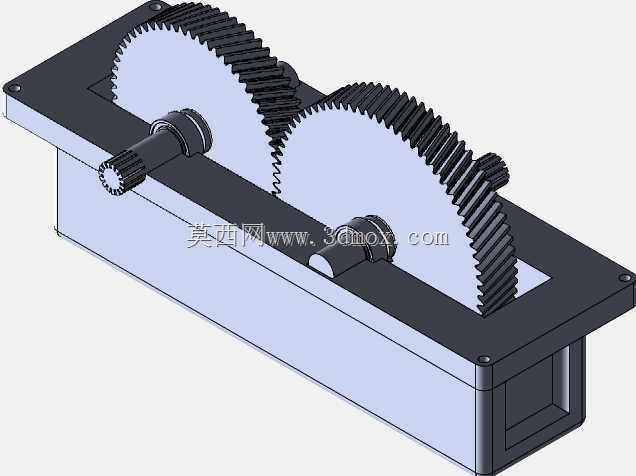

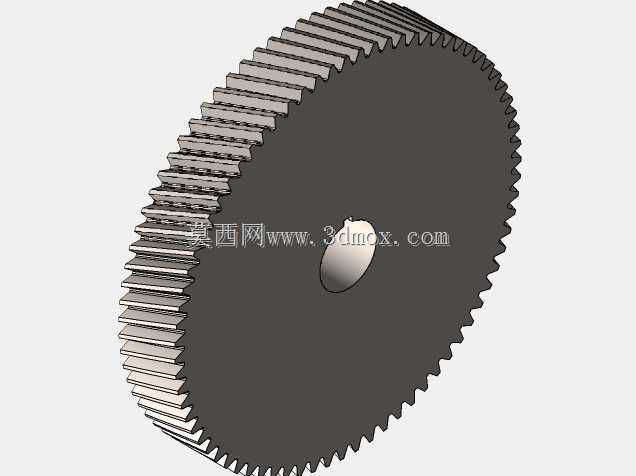

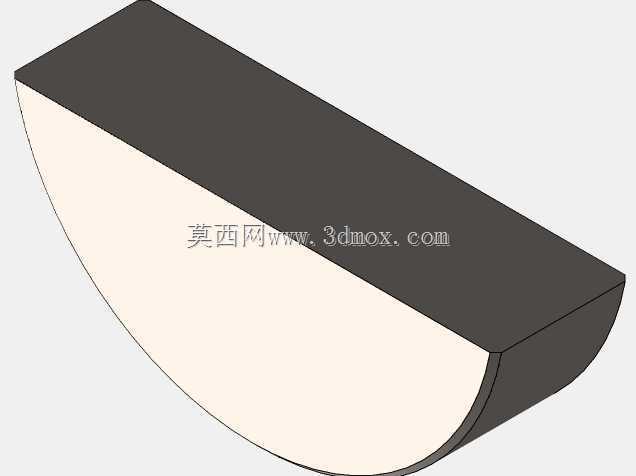

　　从结构设计思路来看，整套装置采用剖分式长箱座搭配上盖板的布局，箱体内腔预留了充足的齿轮啮合空间与润滑油储油容积，箱座侧壁加工有对应轴承位的安装孔，两根传动轴分别通过两端的滚动轴承支撑在箱体孔位中，轴系的同轴度可以通过箱体镗孔的加工精度直接保证，装配时不需要反复调整轴系对齐度。斜齿轮的选用是这套传动结构的核心特点：和同参数直齿轮相比，斜齿的轮齿啮合过程是逐渐进入、逐渐退出的，重合度更大，传动过程中冲击、振动和噪声都明显更低，轮齿受力分布更均匀，承载能力比同尺寸直齿传动高出不少，适合连续运转的工业工况。两根轴上的齿轮分别通过键连接实现周向固定，轴肩与套筒配合完成齿轮和轴承的轴向定位，输入端轴段加工有花键结构，可以直接和联轴器、带轮或者电机输出轴对接，输出端轴段同样预留了标准连接位，方便和工作执行部件装配。

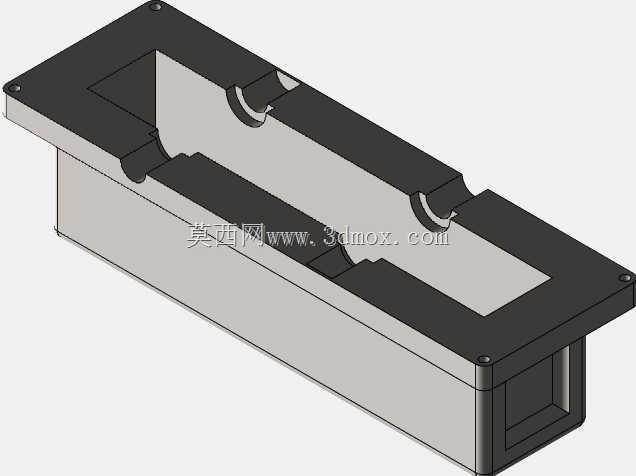

　　外形与安装边界方面，箱体整体为长条形卧式结构，上盖板四周布置了完整的螺栓连接孔，箱座与盖板结合面加工有密封槽，装配时加装密封垫即可避免润滑油渗漏，箱体底部为平整安装基面，四周预留了地脚固定孔，现场安装时可以直接通过螺栓把整机固定在设备机架或者混凝土基础上，不需要额外制作复杂的安装支架。箱座侧面开设了油位观察、放油和注油的工艺孔位，日常运维时可以快速检查润滑油液位、更换污油，不需要拆解整个箱体。上盖板对应齿轮啮合的区域开设了镂空检视口，既可以在装配时观察轮齿啮合接触斑点，也能在后期运维时不用开箱就检查齿面磨损情况。

　　建模过程中所有配合尺寸都按照实际装配逻辑搭建：齿轮的齿形参数、轴的各段直径公差、轴承与箱体孔的配合关系、螺栓孔的位置度都和实际加工图纸对齐，不存在结构干涉问题。设计时也充分考虑了热胀冷缩的余量，轴系的轴向定位预留了合理的游动间隙，避免长时间运转温升后轴件伸长顶死轴承。箱体内壁的轮廓避开了齿轮旋转的最大外圆，底部存油区的高度可以保证低速级齿轮运转时能溅起足够润滑油，对上方啮合齿面和轴承位置实现飞溅润滑，不需要额外配置强制润滑泵，简化了整机的辅助系统。这类传动结构在选型时，只需要根据输入转速、传动比、额定扭矩核对齿轮的模数与齿宽参数，就可以直接适配不同的负载工况，箱体的通用化程度很高，同系列箱体可以通过更换不同齿数的齿轮组合，快速衍生出多种传动比的产品，减少非标设计的重复工作量。
