电力变压器配套弹性闭锁锁止结构

　　在电力输配系统的变压器运维场景中，可靠的锁止结构直接关系到设备内部线缆连接的稳定性，尤其是在户外长期受振动、温变影响的工况下，传统卡扣式锁合容易出现松脱、误触发的问题，这套闭锁结构正是针对这类痛点设计的线缆锁合方案。从实际使用逻辑来看，该结构的核心作用是将对接的线缆接头牢牢锁固在销钉位置，避免外力拉扯、设备运行振动导致的线缆松脱断电故障，适配电力变压器内部线缆接驳、舱门辅助锁止等多类需要高可靠性锁合的工位。

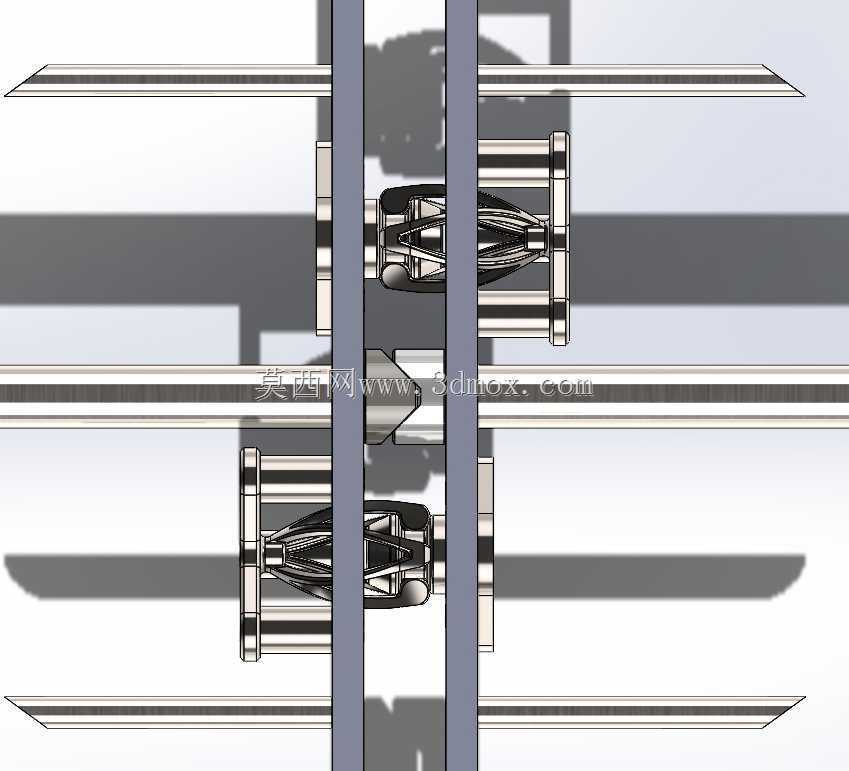

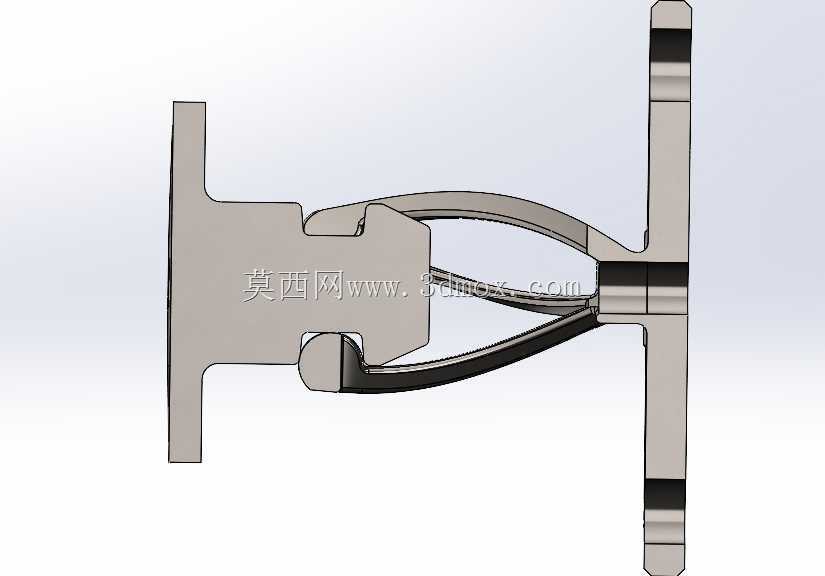

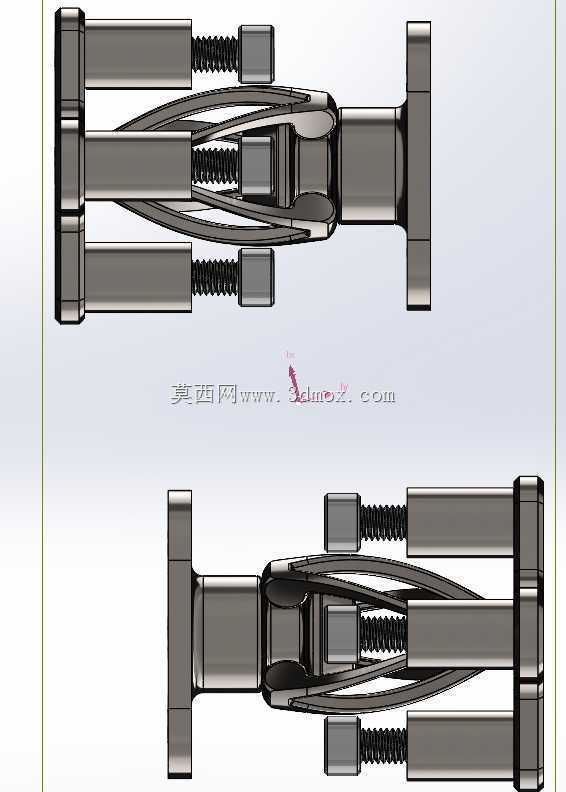

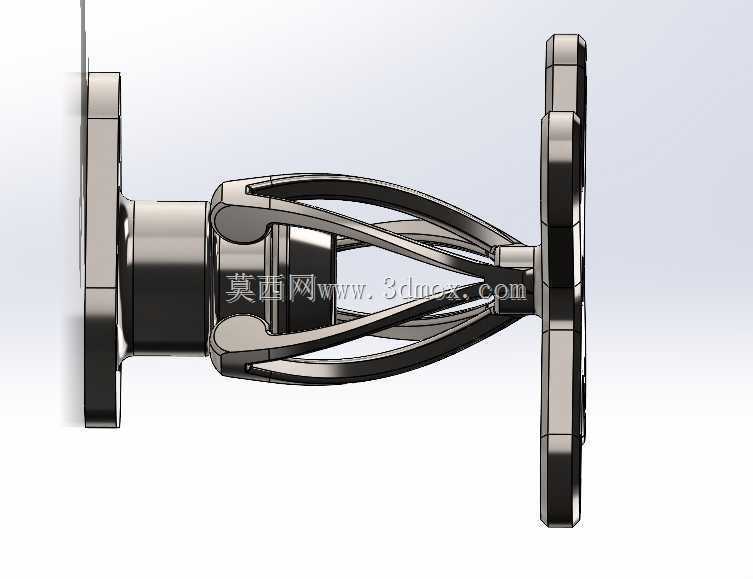

　　结构采用三爪环抱式的弹性锁合逻辑，核心锁合部件为钛制爪件，每个爪件对应一个倾斜锁销接触面，爪臂在销钉推入过程中会顺着销钉的倾斜锥面产生径向弹性变形，当销钉推入到设计深度时，爪臂会恰好卡入销钉表面预设的凹槽内，此时爪臂的弹性回弹力会将销钉牢牢箍住，形成稳定的锁合状态。为了保证爪件的形变寿命与锁合强度，所有爪件、扶手结构均采用钛合金材质加工，利用钛材优异的弹性极限与抗疲劳性能，满足长期反复插拔锁合的使用需求，单组机构包含三个独立爪臂，配合三个对应锁销形成三角稳定锁合结构，整体锁合受力均匀，不会出现单侧偏载导致的锁销卡滞问题。

　　从受力设计维度看，单个爪臂产生有效锁合形变需要施加175N的轴向推力，三个爪臂同步锁合总共需要525N的推入力，这个力值区间刚好可以避免日常运维中的误触碰触发锁合，同时也不会给正常安装操作带来过大的阻力。锁合完成后，由于爪件与锁销凹槽的接触面存在85度的锁止角度，形成了类似自锁斜面的力学结构，想要将锁销从爪件中拔出需要的力是推入力的8.11倍，也就是达到4258N的拉脱力，这个力值远大于变压器内部线缆可能受到的意外拉扯力，完全可以杜绝非人工解锁情况下的锁合失效问题。如果实际应用场景中线缆的抗拉强度不足以承受这个拉脱力，也可以通过调整爪件的壁厚来改变弹性形变的力值，灵活适配不同拉力等级的线缆接驳需求。

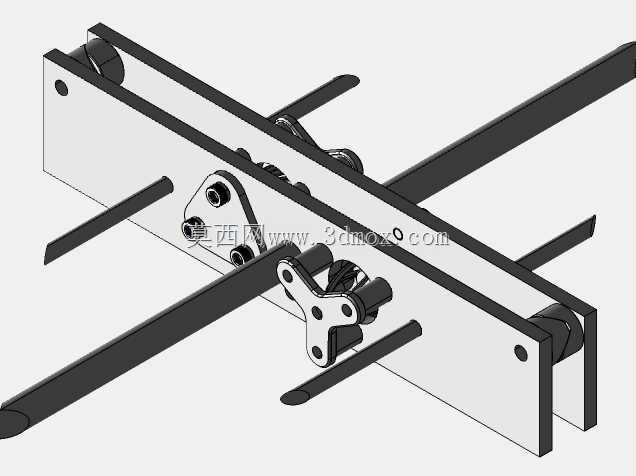

　　结构的辅助扶手部件同样采用钛材加工，主要作用是在锁合过程中为爪件提供径向支撑，避免爪臂过度形变超出弹性极限，同时在解锁操作时可以作为受力点，方便运维人员通过专用工具撑开爪臂完成锁销的拔出。整套机构的总重量控制在240g，不会给变压器内部的安装空间带来额外的负重负担，安装边界上，锁合状态下的整体径向尺寸不超过35mm，轴向安装深度不超过42mm，可以直接嵌入变压器内部的线缆接驳座预留安装位，不需要对现有变压器的内部结构做大规模改动，适配性较强。

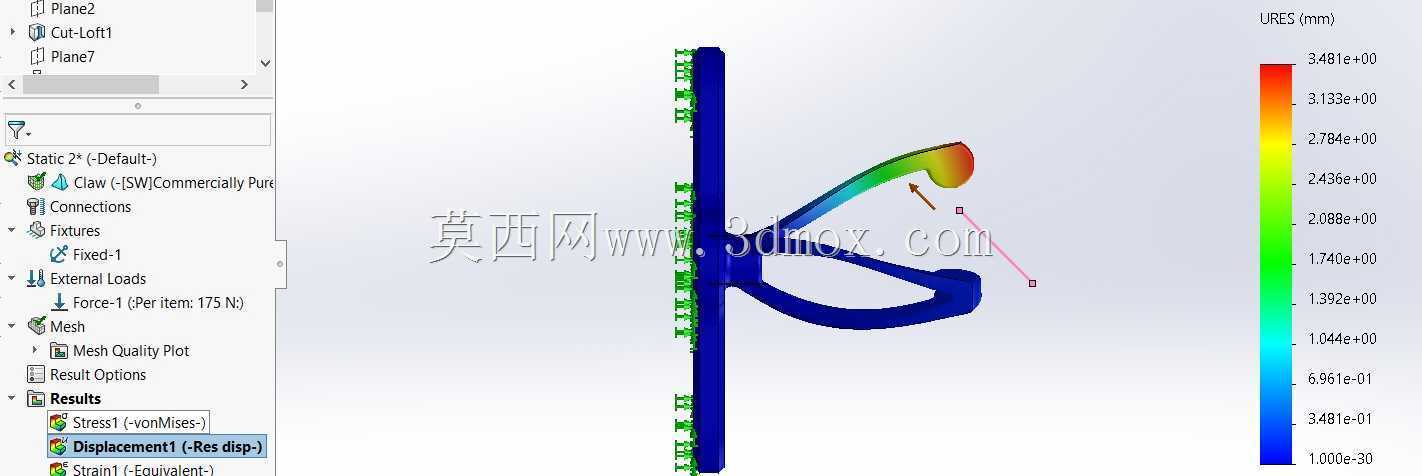

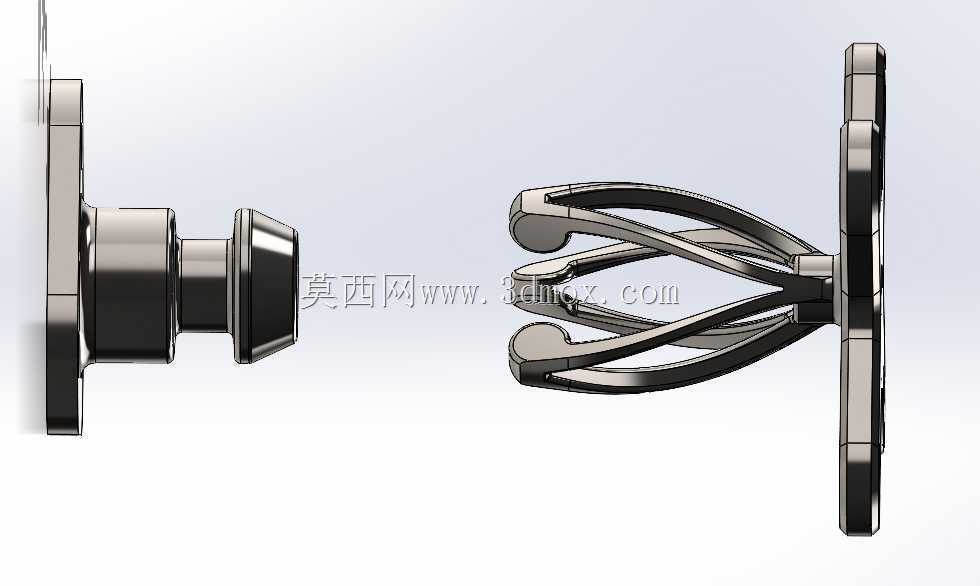

　　从仿真验证结果来看，在175N额定推入力作用下，爪臂的最大应力出现在臂身根部位置，应力值远低于钛合金的屈服强度，不会出现塑性变形问题，最大形变位移出现在爪臂的卡合端，形变量刚好满足销钉凹槽卡入的尺寸要求，反复插拔1000次后的弹性衰减率低于2%，可以满足电力设备全生命周期的使用需求。针对瞬时冲击工况，比如线缆意外受到猛拉时产生的瞬时9N冲击载荷，结构的锁合状态不会出现任何位移，完全可以抵御日常运维、设备运行过程中的各类意外受力。在实际安装过程中，只需要将爪座预先固定在安装基座上，将带凹槽的锁销与待固定线缆端部连接，对准爪座中心推入即可自动完成锁合，不需要额外的紧固件或者粘接工序，安装效率比传统的螺丝固定线缆方式提升60%以上，同时避免了螺丝松动、锈蚀导致的固定失效问题。
