电力变压器装配用定位夹持工装结构

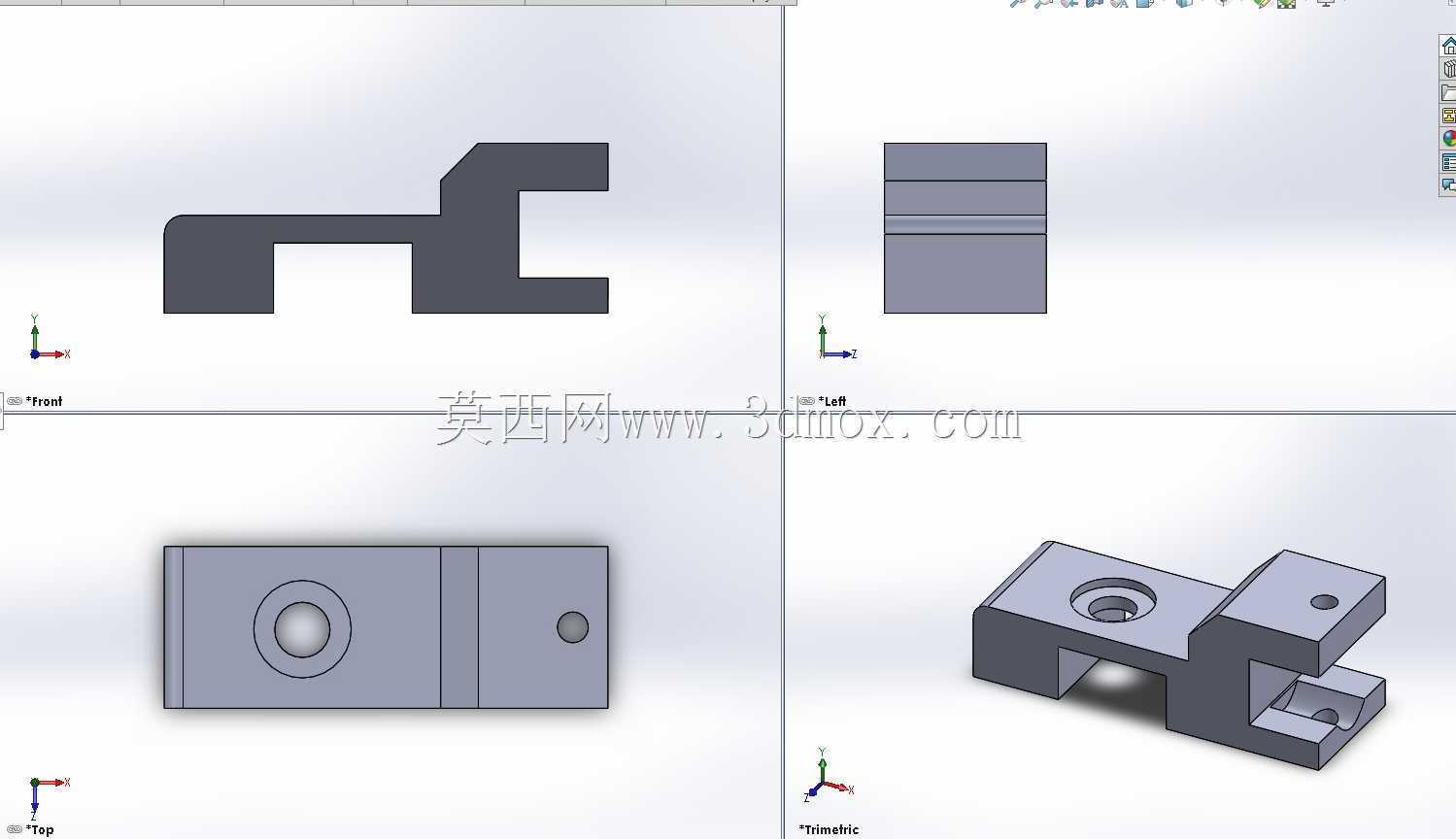

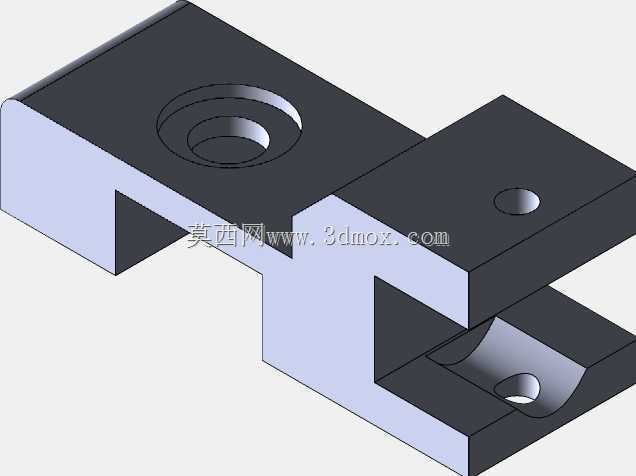

　　在电力变压器的生产装配环节，铁芯叠片、绕组线圈定位、引线端子固定等多道工序都需要可靠的夹持定位构件来保障装配精度，这类异形夹持结构正是针对变压器装配工位的特殊空间限制设计的。从结构形态来看，该构件采用凹形跨接式主体构型，主体部分做了等厚切削处理，上平面设置的沉头通孔用于穿装锁紧螺栓，可将整个夹具固定在装配工作台的基准面上，沉孔的深度设计刚好覆盖螺栓头部厚度，安装后不会出现凸起干涉，避免装配过程中刮碰变压器的绝缘层或绕组导线。构件右侧延伸出的悬臂平台上设置了一个小直径光孔，用于安装定位销或者小型压紧螺钉，可对放置在夹具凹口内的变压器小型零部件做侧向顶紧定位，凹口内侧的圆弧过渡面是特意针对变压器圆形引线端子或者小型绝缘套的外形做的适配设计，装夹时可以和工件外圆形成面接触，相比直角缺口的线接触方式，能大幅降低装夹应力，避免脆性绝缘件出现压裂破损。

　　设计过程中首先考量的是变压器装配工位的操作空间，很多变压器内部装配的操作间隙不足50mm，因此整个夹具的外轮廓尺寸做了严格控制，主体宽度控制在适配常用装配工装的安装槽尺寸范围内，凹口的开口高度和深度按照常见的10kV级变压器小型结构件的外形尺寸做匹配，既可以满足单种工件的装夹需求，也能兼容一定尺寸范围内的相近规格工件，减少工位上的夹具更换频次。构件的壁厚设计经过受力校核，在承受150N的侧向压紧力时不会出现明显形变，保障重复装夹的定位精度控制在0.1mm以内，满足变压器装配对位置度的要求。

　　从安装边界来看，该夹具底部为全平面设计，可直接贴合在T型槽装配台或者磁性吸盘工作台上，上平面的沉头孔中心距按照标准工作台的槽间距设置，不需要额外加工过渡连接板即可直接安装固定。凹口的内侧立面做了精磨处理，表面粗糙度达到Ra1.6，作为装夹定位的基准面，每次装夹工件时都可以依托该立面快速找正，不需要反复调整工件位置。悬臂部分的厚度比主体部分略薄，在保障结构强度的前提下尽可能减少对装配操作空间的占用，方便操作人员在夹具旁完成端子焊接、绝缘包扎等操作，不会因为夹具结构过于臃肿挡住操作视线。

　　在实际使用场景中，这类夹具不仅可以用于变压器生产线上的固定工位装夹，也可以适配在小型周转工装车上，用于变压器检修环节的零部件临时固定，凹形结构的下方预留的空隙可以方便工件下方的引线穿过，不需要在装夹前提前整理所有引线，能有效提升装配和检修的作业效率。构件所有棱边都做了R0.5的倒角处理，没有尖锐毛刺，避免操作过程中划伤操作人员或者刮破变压器的绝缘防护材料，细节处理完全符合电力装备生产的安全规范要求。
