双层镂空式电力设备安装承载支架结构

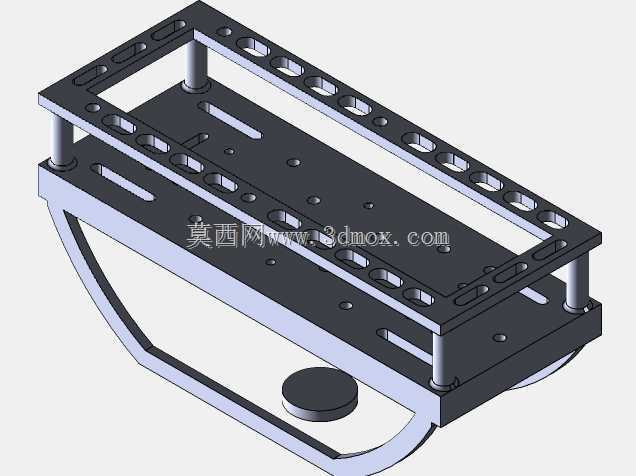

　　在电力输配、工业电控设备的现场集成作业中，这类双层镂空结构的承载支架，主要用于电力变压器配套组件、低压配电模块的安装固定，解决多元器件分层布设时的空间利用、散热与安装定位精度问题。从结构设计逻辑来看，支架采用上下两层平行板体搭配四角支撑柱的框架形式，上层板体沿外边缘排布多组不同规格的安装孔位，包含长圆形腰型孔与圆形通孔，腰型孔的设计预留了安装时的位置调整余量，可适配不同安装孔距的电气元件，避免因加工公差导致的装配卡滞问题；下层板作为主承载面，板面开设多组平行排布的长槽与分散的螺纹定位孔，既可以通过槽位实现元件的滑移式安装调整，也能通过螺纹孔完成重型组件的刚性固定，板体边缘做了倒角处理，消除装配过程中的锐边割线风险。

　　支架底部设置弧形支撑脚结构，弧形轮廓可适配圆形基座、柱式安装面的贴合需求，底部预留的圆形凸台定位结构，能与安装基座上的定位凹槽快速嵌合，减少现场安装时的对位找正时间，提升装配效率。从安装边界维度考量，上下层板的间距经过适配设计，预留了足够的布线与空气流通空间，上层板边缘的镂空孔位除了安装固定作用外，还可作为线缆穿设、扎带固定的点位，规整设备内部走线，避免线缆杂乱堆积影响散热与后期维护。板体上的镂空减重设计，在保证整体结构刚性的前提下降低了支架自重，减少对安装基座的载荷压力，同时镂空结构能让设备运行时产生的热量通过孔位快速散出，避免封闭结构导致的局部积热问题，适配电力设备长时间连续运行的散热需求。支撑柱采用等直径圆柱结构，

　　两端分别与上下层板做刚性连接，连接位置做了沉孔处理，固定螺栓可完全沉入沉孔内，不会突出板体表面干涉元件安装，保证安装面的平面度要求。在实际应用场景中，这类支架可直接集成在箱式变压器的内部腔体中，作为测控模块、接线端子排、小型保护器件的安装载体，也可用于工业自动化设备内部的电控组件分层安装，适配多规格元件的混装需求。设计过程中充分考虑了加工工艺性，所有板体孔位均可通过激光切割一次成型，支撑柱与板体的连接采用标准紧固件装配，无需复杂的焊接工序，既降低加工成本，也方便后期根据实际使用需求拆解调整层间距或者更换不同孔位排布的板体。支架的整体外形轮廓为矩形结构，边角无突出结构，可直接嵌入标准尺寸的设备安装仓内，不需要额外做避让加工，

　　底部弧形支撑脚的弧度经过匹配设计，可贴合直径在适配范围内的柱式安装面，也可通过额外加装转接板实现平面安装场景的适配，覆盖更多现场安装工况。板面的孔位排布遵循电气元件的常规安装尺寸规范，长槽的宽度适配通用规格的安装螺栓，圆形孔的位置对应常用电气元件的固定孔距，减少设计人员二次改孔的工作量，拿到模型后可直接根据具体选型的元件微调个别孔位即可投入生产使用。结构的刚性经过受力校核，下层主承载板可满足常规电力电控组件的承重要求，不会出现长时间承重后的板体变形问题，支撑柱的直径与排布位置避开了元件安装的核心区域，不会干涉元件的布设与接线操作。
