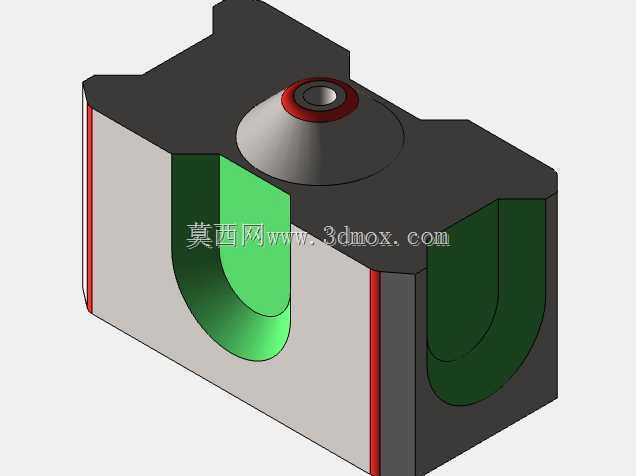

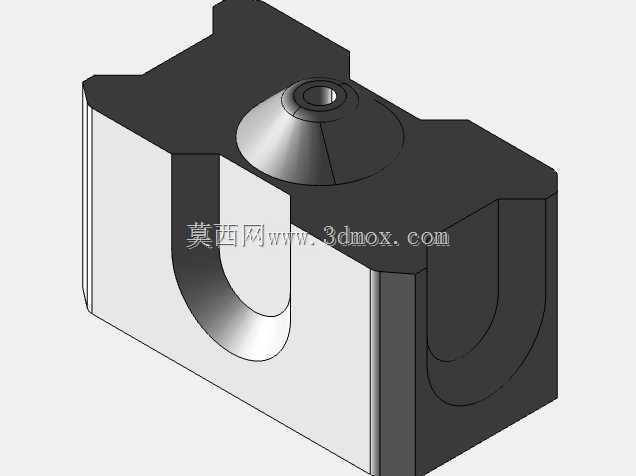

在电力输配系统的变压器装配环节,这类带锥台凸台的U型槽结构件,是绕组端部接线与绝缘支撑的核心配套部件,日常多应用于中小型油浸式或干式电力变压器的器身装配工序中,承担着绕组引出线定位、相间绝缘隔离、端部结构支撑的多重作用,直接影响变压器内部接线的规整度与运行绝缘可靠性。从结构设计逻辑来看,主体采用对称式U型通槽布局,槽体内壁做圆弧过渡处理,没有尖锐棱角,一方面是为了适配变压器绕组端部的圆弧轮廓,安装时可以完全贴合绕组端部的绝缘层表面,避免硬接触划伤绝缘包覆层,另一方面圆弧过渡能够分散结构件承受的压紧应力,在变压器器身干燥压紧、运行受短路电动力冲击时,不会出现应力集中导致的结构开裂问题。顶部的锥台凸台是整个零件的功能核心,
凸台中心预留的同轴通孔是为穿装高压引出接线柱设计的,锥台的锥度经过匹配计算,刚好可以和接线柱的密封垫圈完全贴合,配合端面的环形凸棱结构,能够在接线柱紧固时形成两道密封接触面,既可以防止变压器油从接线部位渗漏,也能避免外部潮气、粉尘沿接线柱缝隙进入器身内部,降低内部绝缘受潮失效的风险。零件两侧的平直安装面是与变压器夹件的配合面,设计时严格控制了两个安装面的平面度与平行度公差,安装时可以直接贴靠在夹件的定位面上,通过侧面的预留安装槽穿装固定螺栓,不需要额外加工适配垫片,能够减少装配环节的调整工作量。从安装边界尺寸来看,零件整体宽度适配常规10kV级中小型电力变压器的端部夹件间距,U型槽的深度刚好覆盖绕组端部的绝缘端圈厚度,

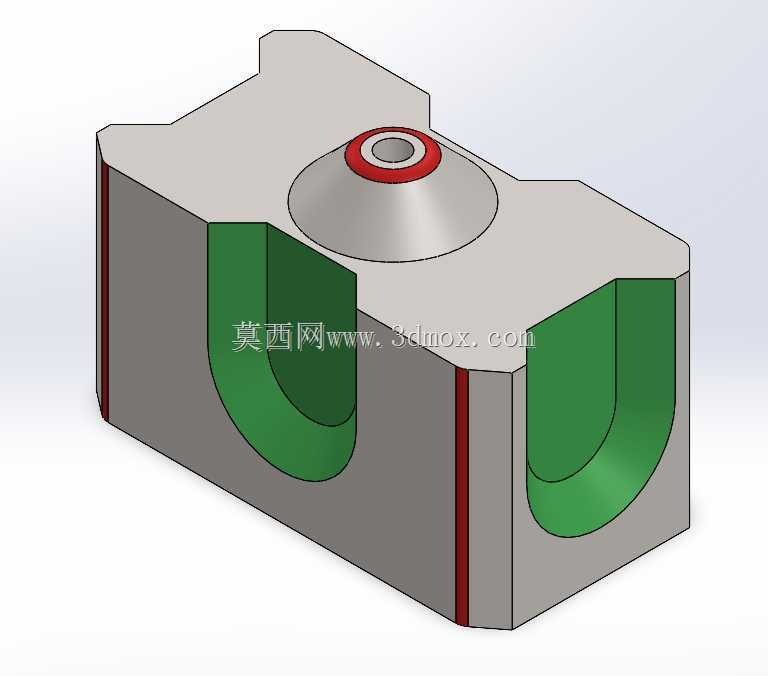

顶部凸台的高度不会超出变压器油箱的箱盖开孔预留高度,安装后接线柱顶端与箱盖的安全距离满足电力设备安全规范要求,不会出现接线柱对箱盖放电的隐患。结构材质选型上,这类零件多采用绝缘性能优异的模压绝缘材料加工,主体灰色部分为高强度层压绝缘基材,U型槽内壁的绿色覆层是耐油耐老化的绝缘涂层,能够长期耐受变压器油的浸泡,在变压器长期运行的高温环境下不会出现材质脆化、绝缘性能下降的问题。在实际装配场景中,这类结构件通常成对安装在变压器绕组的上下两端,每相绕组对应一个安装基座,穿装接线柱后配合端部的压紧垫块,能够将绕组牢牢固定在夹件框架内,即便变压器运输过程中出现颠簸震动,或者运行中遭遇短路电流产生的轴向电动力,绕组也不会出现移位、
引线拉扯断裂的问题。设计过程中特意将零件的外轮廓棱角做了倒钝处理,所有非配合面的棱边都保留了不小于R2的圆角,一方面是避免装配过程中锋利棱边划伤作业人员的绝缘手套,另一方面也防止棱边产生局部电场集中,在高电压运行环境下出现局部放电的隐患。顶部凸台与主体的连接位置做了加厚过渡处理,因为接线柱紧固时这个位置承受的压紧力最大,加厚设计可以避免长期压紧后出现凸台断裂、密封失效的问题,同时过渡位置的圆弧设计也能减少绝缘材质内部的应力残留,提升零件的整体结构强度。
