蒸汽机十字头组件结构设计方案

　　在往复式动力机械的传动链路中，十字头是连接活塞侧与连杆侧的核心中间部件，承担着将活塞的直线往复运动平顺传递给连杆、同时隔绝连杆摆动产生的侧向力、避免活塞与缸壁出现偏磨的关键作用，这类部件广泛应用在蒸汽机、往复式压缩机、大型柱塞泵等依靠直线往复动作完成能量转换的设备中，其结构合理性直接决定了整套动力机构的运行寿命、传动效率与振动水平。

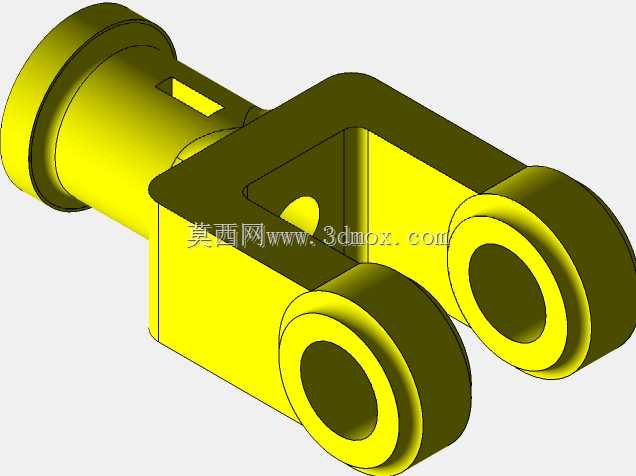

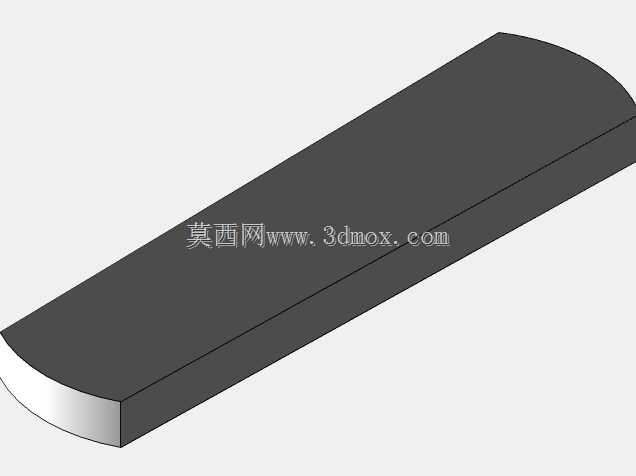

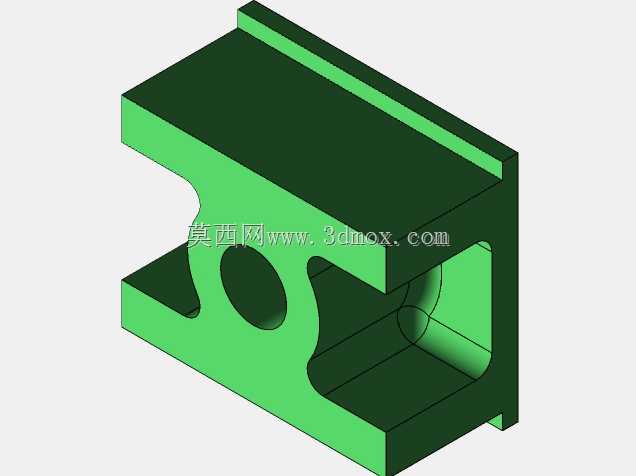

　　这套十字头组件的设计，首先围绕滑动摩擦副的受力边界展开，十字头本体采用两侧对称的工字形滑动截面，与配套的十字头滑道形成面接触支撑，相比点接触或线接触的支撑结构，能够将连杆摆动带来的侧向载荷均匀分散到整个滑动接触面上，大幅降低接触面的比压，减少滑动过程中的磨损量。滑动面的宽度与跨距经过受力校核，在设备满负荷运行时，接触面的比压控制在耐磨材料允许的长期工作范围内，避免出现局部压强过高导致的拉伤、抱瓦故障。

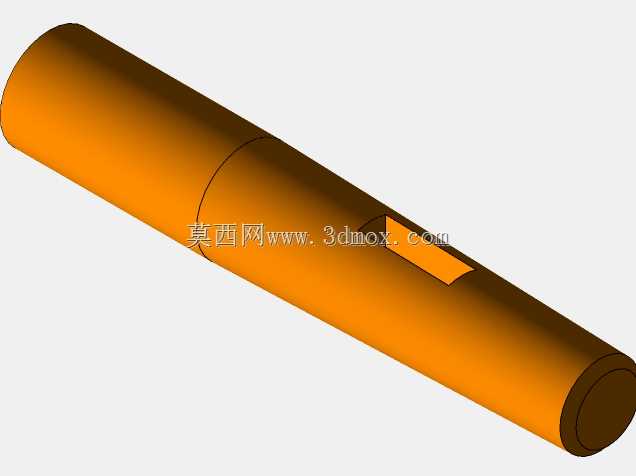

　　组件的连接结构采用分体式设计，一端设置与活塞杆配合的圆柱定位轴段，轴段上加工有定位销孔与锁紧结构，能够保证活塞杆与十字头的同轴度，避免活塞杆在往复运动中出现偏斜，同时可以承受往复运动过程中的交变拉压载荷，防止连接部位出现松动或疲劳断裂。另一端设置与连杆小头配合的铰接销轴结构，销轴与十字头本体的销孔采用过渡配合，销轴两端设置轴向定位结构，防止销轴在往复摆动过程中出现轴向窜动，铰接部位的配合间隙控制在合理范围，既能够保证连杆小头绕销轴自由摆动，又不会因为间隙过大产生额外的冲击载荷。

　　从安装边界来看，十字头组件的整体外形尺寸完全匹配对应滑道的内部空间，工字形滑动体的上下滑动面与滑道内壁的设计间隙符合往复运动部件的配合要求，在冷态装配时预留了足够的热膨胀间隙，避免设备运行升温后部件膨胀出现卡滞。组件的轴向总长度适配活塞行程与连杆摆动的空间需求，在活塞运行到上下止点时，十字头不会与滑道两端的密封结构、限位结构发生干涉，同时铰接部位的摆动空间足够，在连杆达到最大摆角时，连杆杆身不会与十字头本体、滑道内壁发生碰撞。

　　设计过程中针对十字头的受力工况做了针对性的结构强化，十字头本体的受力过渡区域全部采用圆角过渡，避免直角结构带来的应力集中，在交变载荷长期作用下，不会在过渡位置萌生疲劳裂纹。滑动面的结构设计预留了润滑介质的存储空间，能够在滑动过程中形成稳定的油膜，降低滑动摩擦系数，减少运行过程中的功率损耗，同时带走摩擦产生的热量，避免部件温度过高。铰接销轴的位置经过受力优化，尽量降低侧向力的力臂，减少十字头滑动面的受力载荷，提升整套机构的传动效率。

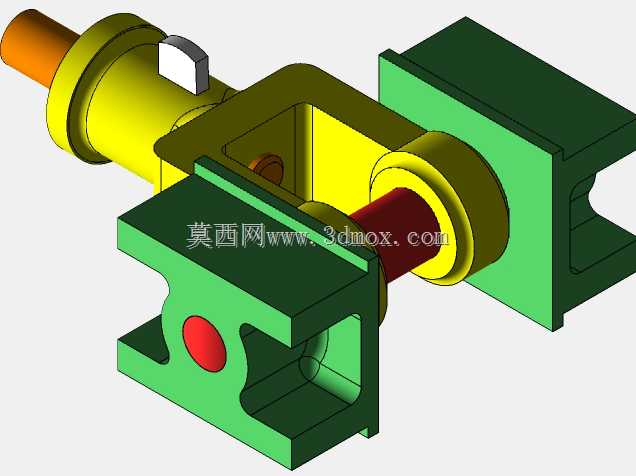

　　在实际装配场景中，这套组件可以先完成活塞杆与十字头的连接锁紧，再将连杆小头与十字头通过铰接销轴组装为整体，之后整体滑入十字头滑道内，装配流程顺畅，不需要额外的特殊工装，各个配合部位的尺寸公差经过合理分配，能够保证装配后的同轴度与位置精度，避免出现装配应力。组件的各个零件都具备良好的互换性，当滑动面或铰接部位出现磨损超差时，可以单独更换对应的磨损件，不需要整体更换十字头组件，降低设备的后期维护成本。

　　从运行特性来看，这套十字头组件能够在往复运动过程中保持稳定的导向精度，不会因为侧向力的作用出现偏斜，有效保证活塞杆的运动直线度，延长活塞环、缸套等部件的使用寿命，同时铰接部位的结构能够平顺承接连杆的摆动动作，将直线往复运动的动力稳定传递给连杆，转换为曲轴的旋转运动，整个动力传递过程的冲击小、噪声低，能够适应蒸汽机这类长期连续运行的动力设备的工况需求，在额定载荷、额定转速的运行条件下，能够保持长期稳定的工作状态，不会出现异常磨损、连接松动、运动卡滞等常见故障。
