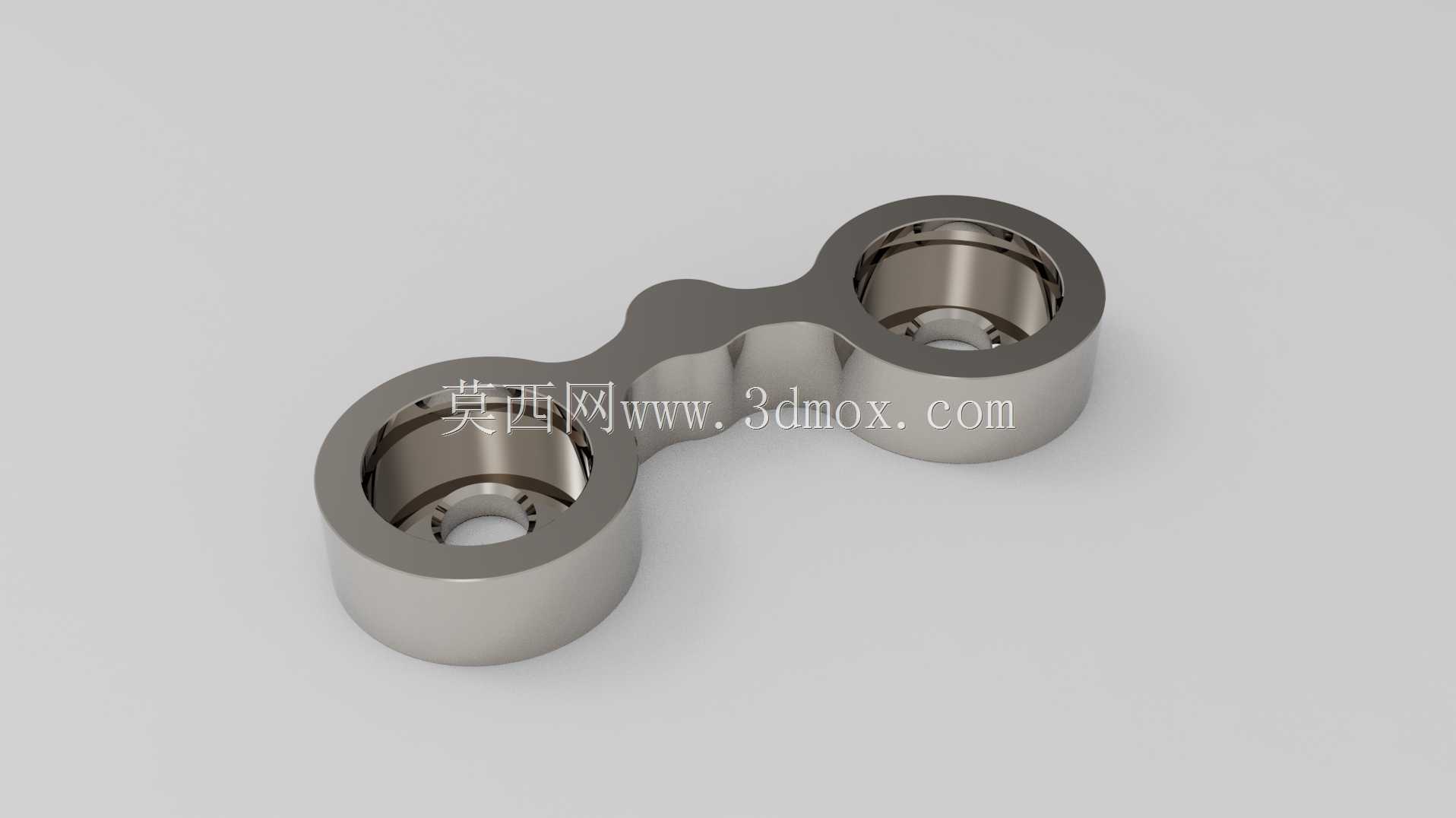

该结构件为三轴铣床进给传动系统中的配套连接构件,主要承担双轴系的同轴定位与刚性连接作用,在立式三轴铣床的X、Y轴进给模组中,这类双孔连接座常被用于衔接两根平行布置的滚珠丝杠支撑端,或是同步带传动系统的张紧轮与主动轮安装基座,保障两根轴系在高速往复进给过程中保持固定的中心距,避免因切削负载波动导致轴系偏移,影响加工面的形位公差。从结构设计来看,整体采用一体化8字形轮廓,两个同轴度要求极高的圆筒形轴承安装孔通过中间的弧形连接筋实现刚性联结,没有采用拼接式的装配结构,从根源上消除了拼接面的装配间隙带来的传动误差,中间连接筋的截面做了渐变加厚处理,在两个安装孔的衔接位置做了圆弧过渡,既避免了铣削加工过程中的应力集中问题,
也能在承受径向切削载荷时分散应力,不会在长期交变载荷下出现连接筋断裂的失效问题。两个轴承安装孔的内壁都加工有轴承定位台阶,台阶面的平面度要求控制在0.01mm以内,用于安装深沟球轴承或是角接触轴承,安装时轴承外圈与孔位采用过渡配合,通过孔端的挡圈槽实现轴承外圈的轴向定位,孔壁上预留的注油孔可以在设备定期维护时直接加注润滑脂,无需拆解整个构件就能完成轴承润滑保养,降低日常运维的工作量。从安装边界来看,两个安装孔的中心距是整个构件的核心尺寸参数,设计时严格匹配铣床进给模组的轴系间距公差,安装孔的端面与安装基准面的垂直度要求控制在0.02mm以内,保障装入轴承后轴的回转精度不会出现偏差,构件底部的安装平面做了精铣处理,
安装时可以直接贴合在铣床滑台的安装基面上,通过两个孔位周边的沉头螺栓孔实现固定,沉头孔的深度经过精确计算,螺栓锁紧后端面不会突出轴承安装平面,避免与轴承外圈或是传动轮发生运动干涉。在实际加工场景中,这类构件常采用45号钢作为毛坯材料,经过调质处理后整体硬度达到HB220-250,兼顾刚性与韧性,后续通过数控铣完成外形粗加工、轴承孔精镗、安装面精磨等工序,两个轴承孔的精加工需要在一次装夹中完成,才能保障两孔的平行度与中心距精度,避免二次装夹带来的定位误差。在设备运行过程中,该构件不仅要承受轴系回转带来的径向载荷,还要承受进给方向快速启停产生的冲击载荷,因此中间连接筋的厚度经过反复校核,在满足轻量化要求的前提下保障足够的刚性,
不会在高速进给时产生形变导致传动卡顿。这类双孔连接结构除了应用在三轴铣床的进给系统中,也可适配多轴加工中心的传动模组、自动化输送线的双辊轴支撑等场景,只要是需要固定平行双轴中心距、保障轴系回转刚性的传动部位,都可以参考该结构的设计思路,根据实际的轴径、中心距、负载大小调整孔位尺寸与连接筋厚度,在设计时需要重点关注两孔的平行度公差、安装基准面与孔轴线的垂直度公差,同时要预留足够的螺栓安装空间,避免装配时工具无法到达锁紧位置,还要考虑后期维护的便利性,在轴承对应位置预留注油通道,减少设备全生命周期的维护成本。
