碳纤维材质四轴飞行器主安装框架结构

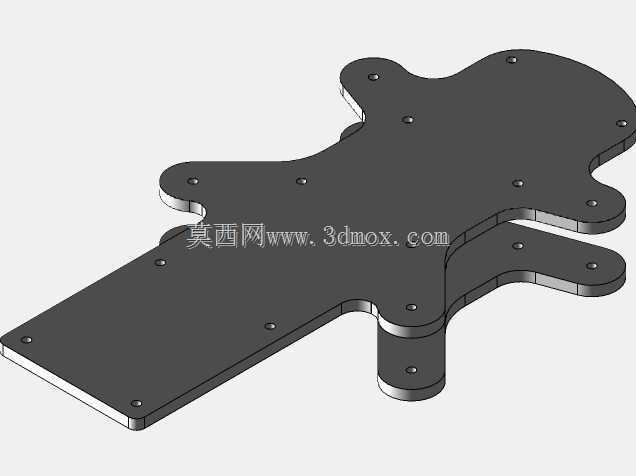

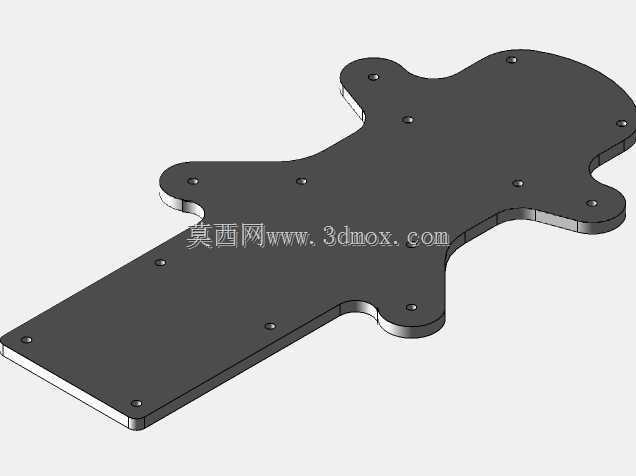

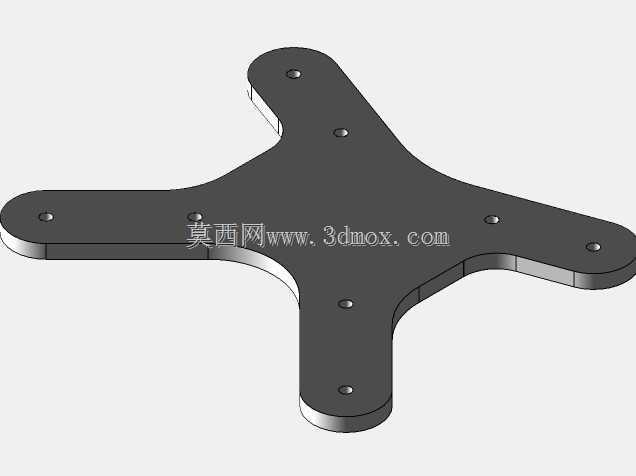

　　这款四轴飞行器主框架结构，核心面向小型多旋翼航拍、轻量化作业场景的装机需求设计，整体采用一体化平板式碳纤维板材加工思路，区别于传统拼接式机架的多段组装结构，能在保证结构强度的前提下大幅压缩整机装配公差。从实际装机场景来看，该框架作为整机的核心承载基体，需要同时承接飞控模块、电池仓、电调组件、机臂连接座以及起落架固定位的安装载荷，因此在结构布局上做了针对性的载荷路径优化。整体轮廓采用仿生延展式布局，四个机臂连接端做了圆弧过渡的延伸结构，每个连接端预留2组同轴安装孔位，可适配不同轴距的机臂锁紧需求，孔位公差按照H7级装配精度设计，能保证机臂安装后无旷量，降低飞行过程中的结构共振风险。框架主体的长条形延伸段为电池安装位，

　　表面预留的多组沉头孔可兼容不同容量的锂聚合物电池绑带固定座安装，沉头孔深度严格匹配碳纤维板材的厚度，安装后螺丝端面与板材表面齐平，不会突出干涉电池贴合，避免飞行过程中电池晃动引发的重心偏移。中心区域的密集孔位组对应飞控、GPS模块、减震球的安装点位，孔位间距按照主流飞控的标准安装孔距设计，无需额外打孔改装即可直接适配市面上多数开源及商用飞控硬件，中心区域做了局部加厚的结构冗余（通过板材叠层实现），能抵消飞控工作时的细微振动传导，提升飞行姿态数据采集的稳定性。框架边缘全部做了R2以上的圆角倒钝处理，避免加工后的碳纤维锐边割伤装机人员，同时减少飞行过程中边缘的气流扰流，降低风阻对飞行稳定性的影响。从安装边界来看，

　　框架整体最大宽度控制在120mm以内，最大长度不超过220mm，适配250mm至330mm轴距的四轴飞行器装机需求，板材厚度选用2.5mm规格的碳纤维层压板，在保证120g以内自重的前提下，整体抗扭强度可承受单轴最大2kg的起飞重量载荷，完全满足轻量化航拍、短途物料投送类小型四轴飞行器的结构承载要求。设计过程中特意规避了传统机架的分体式中板结构，采用一体化切割成型的工艺路径，减少了中板与上板之间的连接螺丝数量，既降低了整机装配的工序复杂度，也减少了连接点松动带来的结构故障概率。框架上预留的走线槽位沿着载荷路径边缘布置，可将电调信号线、电源供电线沿着槽位规整排布，避免线材与螺旋桨气流接触引发的线材磨损、信号干扰问题，槽位深度0.

　　8mm，刚好容纳常规20AWG规格的电源线材，不会过深影响板材整体结构强度。在机臂连接端的根部位置，做了局部的加宽加强结构，抵消机臂在飞行过程中产生的弯矩载荷，避免急停、急转弯工况下机臂根部出现板材断裂的问题，每个加强区域的过渡圆弧都做了应力仿真验证，确保应力集中系数控制在1.2以内，满足长期循环载荷下的结构疲劳寿命要求。对于装机过程中常用的减震球安装位，孔位采用阶梯孔设计，减震球嵌入后不会出现松脱，同时能保证减震球的压缩量处于最优区间，既不会因为压缩量过大失去减震效果，也不会因为压缩量过小导致飞控固定不稳。电池安装区域的表面做了细微的磨砂纹理处理，增加电池绑带与框架之间的摩擦力，即使在大机动飞行工况下，电池也不会出现滑移偏移，保证整机重心始终处于中心位置，降低飞控的姿态修正负担。
