紧凑型液压驱动RT190取力变速箱结构

　　该结构对应一类常见于小型工程机械、市政养护车辆、农用改装设备及固定式液压动力站中的取力变速单元，核心任务是把发动机或电机输入的旋转动力，经过箱内齿轮副减速、换向和分流后，一路传递给行走或作业机构，另一路通过侧置输出法兰驱动液压泵，为铲斗、扫盘、卷扬、喷洒系统、自卸油缸等执行元件提供压力油源。现场布置时，这类箱体往往夹装在动力源与工作装置之间，周边还要避让车架纵梁、泵体进出油口、操纵拉杆和检修空间，因此外形不能按理想圆柱体展开，而要做成多曲面拼合的紧凑壳体。

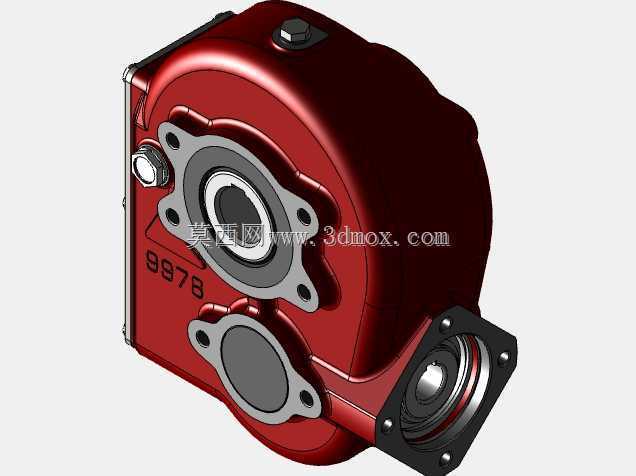

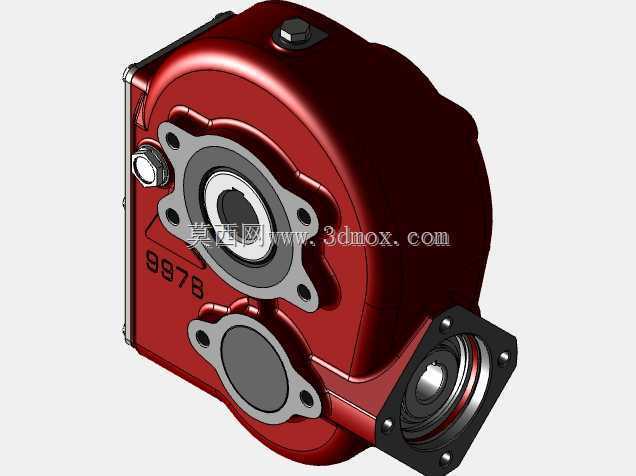

　　从外观可以看出，箱体主体采用铸造壳体思路，红色外表面对应壁厚过渡区域，多处圆弧包络并非单纯造型，而是为内部齿轮节圆、轴承外圈和润滑油腔留出最小安全间隙。壳体正面布置两个带螺栓孔的圆形安装面：上方大孔对应输入或中间轴支承位，孔周法兰面加工出多个均布安装孔，用于固定端盖、轴承座或连接动力输入端；下方小孔对应另一根传动轴的外伸支承，两孔中心距直接受齿轮啮合中心距约束。右侧伸出的黑色法兰盘为液压泵连接接口，止口与泵体定位圆配合，端面螺栓孔承担泵壳连接和倾覆力矩，内部轴端通过联轴器、花键或平键与泵轴相连，使动力能够在不额外增加皮带轮组的情况下直接驱动泵组。

　　设计这类箱体时，首先要确定传动路线和速比分配。输入转速、液压泵额定转速、作业机构所需扭矩共同决定齿轮齿数、模数和齿宽；若泵端要求较高转速，齿轮副可能采用增速布置，若作业端追求大扭矩，则需通过一级或多级减速放大输出力矩。箱内轴系通常由深沟球轴承、圆锥滚子轴承或滚针轴承支承，轴承位置靠近齿轮啮合区，以缩短轴的跨距、降低挠曲对齿面接触的影响。壳体上的轴承孔需保证同轴度和孔距精度，端盖面则要控制平面度，防止密封件受压不均造成渗漏。

　　安装边界方面，模型呈现的轮廓高度、宽度和侧向泵法兰位置都需要在整机总布置时提前校核。箱体左侧和顶部的螺栓、油塞、通气或注油结构提示了维护方向：顶部元件通常用于注油、排气或油位调节，侧面螺塞承担放油、油位检查功能，布置时不能被车架或管路遮挡。底部与背部应预留安装支脚或吊挂连接面，使箱体在承受齿轮啮合力、泵端反力和车辆振动时能够形成刚性支撑。若安装在移动设备上，还需考虑输入轴与动力源之间的同轴度补偿，常用弹性联轴器或花键滑移结构吸收装配误差；若用于固定液压站，则可通过底座垫板把箱体、泵和油箱集成在同一机架上。

　　润滑与密封也是结构设计的重点。齿轮飞溅润滑要求壳体内油面高度能浸没下部齿轮或甩油盘，同时不能过高，以免搅油损失增大和油封处压力升高。输入轴、输出轴和泵连接轴穿过壳体的位置均需设置油封或O形圈，端盖结合面加工密封槽；顶部通气装置用于平衡热胀冷缩产生的内部压力。壳体壁厚在轴承座、法兰孔和支脚附近加厚，并通过加强筋把局部载荷扩散到较大面积，避免薄壁区域在峰值扭矩下产生裂纹。

　　实际选型时，工程师不会只看单个箱体外形，而会把接口尺寸作为装配约束：输入轴中心高决定与发动机飞轮壳或电机底座的对接关系，泵法兰止口决定可匹配的液压泵系列，输出法兰方位决定管路走向和维护空间。三维建模过程中，应把齿轮分度圆、轴承外径、轴伸长度、螺栓孔位置和壳体外包络同时表达清楚，既方便检查内部干涉，也便于在整机场景中模拟泵体、阀块、油管和车架的相对位置。该结构把变速传动与液压取力功能整合在一个封闭箱体内，减少了外露链条、皮带和联轴器，适合空间紧张、载荷波动大且要求可靠连续作业的机械配套场合。
