飞机翼梁T型连接锁结构设计

　　在航空结构的传力路径设计中，翼梁与相邻结构段的连接锁件是承担交变载荷、保障结构整体性的核心零件，这类零件的设计直接决定了机翼段在起降、巡航、机动飞行过程中的载荷传递可靠性，既要满足静强度下的承力要求，也要适配长期交变载荷下的疲劳寿命需求，同时还要兼顾装配环节的操作便利性与维护阶段的拆装效率。

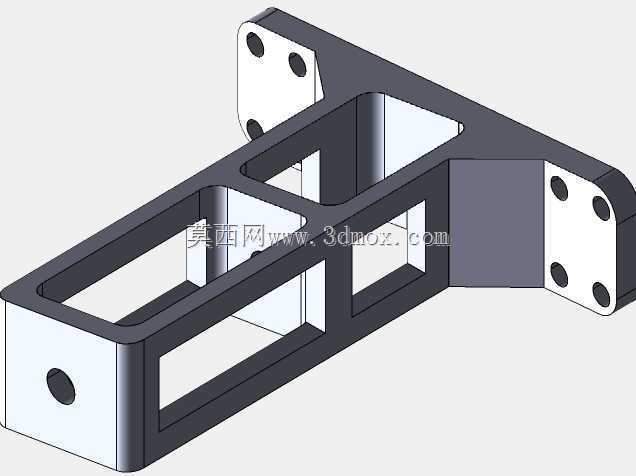

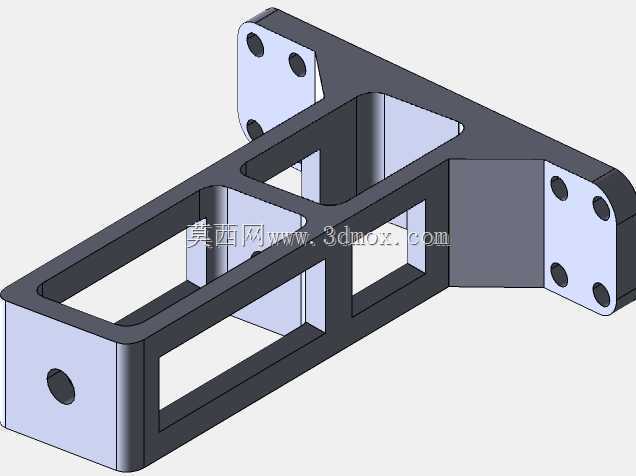

　　本次设计的翼梁连接锁采用T型整体承力构型，上部为带安装孔的法兰连接面，法兰面沿横向延伸，两端及中部共设置6个沉头安装孔，孔位排布严格匹配翼梁腹板上的标准安装点位，安装面平面度控制在0.02mm以内，确保装配后与翼梁贴合面无间隙，避免局部应力集中。下部为双立筋镂空承力框架，立筋厚度根据载荷计算结果做差异化设计，靠近载荷传递路径的内侧立筋厚度大于外侧立筋，框架内部开设矩形减重镂空，在保证截面抗弯模量满足要求的前提下，尽可能降低零件自身重量，适配航空结构的轻量化设计要求。

　　从实际应用场景来看，这类连接锁主要用于机翼分段装配时的翼梁对接位置，也可用于翼梁与翼肋、翼梁与机身连接接头的锁固连接，在飞行过程中，机翼承受的升力会通过蒙皮、翼肋传递到翼梁上，再通过这类连接锁将载荷逐级传递到相邻结构段，最终传递到机身主承力框架上，因此锁件的抗剪切、抗弯曲性能是设计阶段的核心校核指标。设计过程中首先根据翼面载荷谱计算出连接位置的最大剪切力、弯矩以及交变载荷幅值，再根据材料的许用应力反推各截面的最小尺寸，之后通过拓扑优化去除非承力区域的材料，最终形成这种带镂空框架的结构形式，相比实心结构重量降低37%，同时应力分布更均匀，最大应力点出现在立筋与法兰面的过渡圆角位置，通过加大圆角半径将应力集中系数控制在1.2以内，满足航空结构的疲劳设计要求。

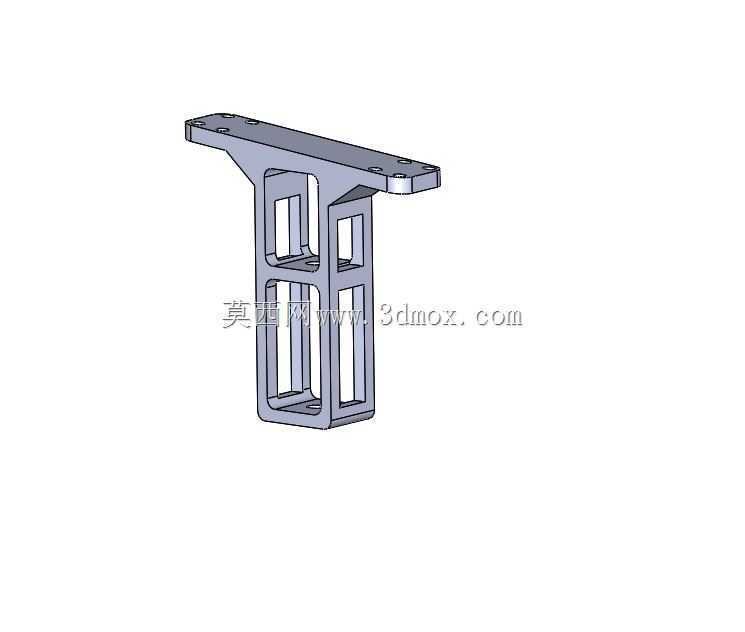

　　安装边界方面，上部法兰面的总长度为126mm，宽度为28mm，安装孔中心距严格匹配对应型号翼梁的孔位标准，孔直径适配航空标准高锁螺栓的安装尺寸，沉头深度与螺栓头尺寸完全匹配，装配后螺栓头不突出法兰面，避免与相邻蒙皮或结构件产生干涉。下部承力框架的总高度为92mm，框架外侧宽度为42mm，两个立筋之间的镂空宽度为18mm，镂空区域的开设位置避开了主传力路径，不会对零件的整体承力能力产生影响，同时镂空区域也可作为装配时的操作空间，方便工人插入工具完成锁止机构的操作。零件的所有棱边都做了R0.5的圆角处理，一方面避免装配过程中划伤操作人员或相邻零件，另一方面也能减少棱边位置的应力集中，提升零件的疲劳寿命。

　　在功能特性上，该锁件除了承担基础的结构连接与载荷传递功能外，法兰面与翼梁贴合后可通过安装孔的过盈配合实现横向定位，下部框架的侧边设置有定位凸台，可与相邻接头上的定位槽配合，实现纵向的快速定位，装配时无需额外调整位置即可对准所有安装孔，大幅提升机翼分段的装配效率。锁件的配合面公差按照IT7级精度控制，确保装配后无旷量，避免飞行过程中连接位置产生微动磨损，长期使用过程中也不会出现连接松动的问题。零件材料选用航空常用的7075-T6铝合金，经固溶时效处理后抗拉强度可达560MPa，比强度远高于普通结构钢，同时表面做硬质阳极氧化处理，氧化膜厚度控制在25-30μm，既提升了零件表面的耐磨性能，也能适应高空低温、高湿、盐雾等复杂环境下的防腐蚀要求，无需额外做表面防护即可满足全寿命周期的使用要求。

　　设计过程中还充分考虑了维护环节的拆装需求，所有安装孔均为通孔设计，拆卸时可从一侧直接打出高锁螺栓，无需在零件上开设复杂的避让槽，下部镂空框架的内部空间足够容纳拆装工具的操作行程，日常维护检查时可直接通过镂空区域观察锁件内部的裂纹、磨损情况，无需拆卸整个锁件即可完成目视检查，降低了地勤维护的工作量。针对不同机型的翼梁尺寸差异，该锁件的法兰面长度、立筋高度可通过参数化调整快速适配，核心的承力结构框架无需做大幅改动，即可满足不同载荷等级的使用需求，具备较强的通用性。
