飞机LRU滚花旋钮保持式固定器结构设计

　　在民用及军用飞机的机载设备维护场景中，LRU（航线可更换单元）的快速拆装与位置保持是提升地面维护效率、降低航班延误风险的关键设计点，本次涉及的固定器正是为LRU模块上的滚花旋钮提供全开位置保持功能的专用结构件。日常航线维护作业里，机务人员在更换LRU模块时，需要将模块上的锁止旋钮旋转至完全打开位置，若没有可靠的保持结构，旋钮受振动、弹簧复位力作用容易回弹，会导致模块卡滞无法顺利插拔，甚至在插拔过程中刮伤安装导轨的接触触点，以往部分机型采用的简易卡簧结构，在多次循环使用后容易出现塑性变形，保持力衰减明显，在高空低温环境下卡簧弹性下降还会出现失效问题，直接影响维护操作的可靠性。

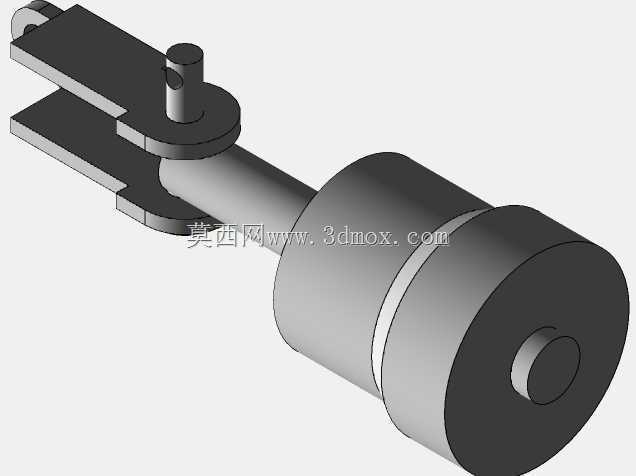

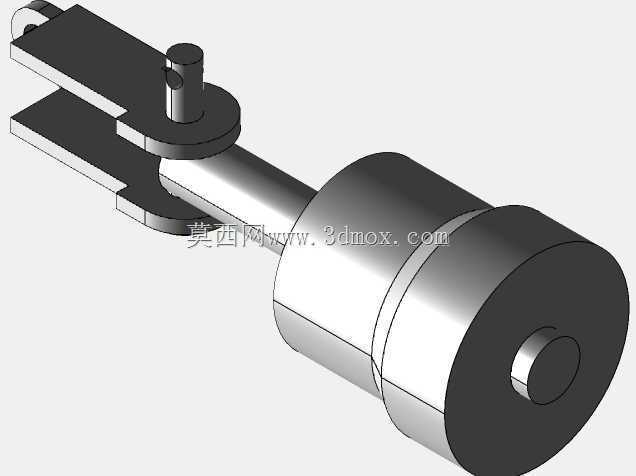

　　从结构功能来看，该固定器集成了旋钮插接、位置锁止、安装导向三个核心功能，前端的叉形夹持端直接与滚花旋钮的转轴配合，夹持端的开口尺寸匹配旋钮转轴的轴径公差，两侧的限位凸台刚好卡在旋钮的定位槽内，当旋钮旋转至全开位置时，夹持端随转轴转动到对应角度，中部的圆柱导向段沿安装基座的导向孔滑动，末端的圆柱限位座与基座上的弹性卡爪配合，实现位置锁定，此时旋钮无法自行回转，机务人员无需额外扶持旋钮即可完成LRU模块的插拔作业，待模块安装到位后，只需按压末端的限位座即可解除锁止，旋钮在复位弹簧作用下自动回到锁止位置，完成模块的固定。

　　设计过程中首先明确了安装边界约束，该固定器整体安装在LRU模块的前端面板内侧，安装空间的轴向长度预留了足够的滑动行程，径向尺寸避开了模块内部的电路板走线与连接器位置，导向段的直径与基座导向孔采用间隙配合，配合公差选择H7/g6，既保证滑动顺畅无卡滞，又避免间隙过大导致的晃动偏斜，前端叉形结构的开口宽度做了0.2mm的倒角导入，方便装配时旋钮转轴顺利卡入，同时叉形结构的厚度做了加厚处理，能够承受旋钮转动时的扭矩载荷，不会出现叉口张开变形的问题。末端的限位座采用台阶式结构，大直径端面与弹性卡爪的接触面积经过优化，既保证足够的锁止保持力，又不会因为接触面积过大导致解锁阻力过高，机务人员佩戴劳保手套操作时也能顺利按压解锁。

　　考虑到航空场景的使用环境，结构的材质选择兼顾了强度与耐候性，整体采用航空常用的铝合金材质加工，表面做硬质阳极氧化处理，耐磨性能优异，能够承受至少上万次的插拔循环与锁止动作，在-55℃到120℃的工作温度区间内，结构尺寸变形量控制在微米级，不会因为温度变化导致配合失效。滚花旋钮的配合面做了粗糙度控制，转轴接触区域的Ra值不大于1.6，减少转动过程中的磨损，同时避免金属碎屑脱落掉入机载设备内部引发电路故障。在安装适配性上，该固定器不需要额外的专用安装工具，通过基座上的两个安装孔即可直接固定在LRU模块的内部支架上，安装孔的位置度公差控制在0.1mm以内，保证与旋钮转轴的同轴度，避免装配后出现转动卡滞的问题。

　　实际使用验证阶段，该结构通过了振动试验、温度循环试验、耐久循环试验的考核，在模拟飞机起降阶段的振动载荷下，固定器的锁止位置没有出现偏移，保持力始终稳定在设计要求的区间内，不会因为振动导致意外解锁。相比传统的卡簧保持结构，该固定器的保持力一致性更好，长期使用后的力值衰减率低于5%，维护过程中不需要频繁更换易损件，降低了全生命周期的维护成本。针对不同型号LRU模块的旋钮尺寸差异，该结构的前端叉形部分可以通过调整开口尺寸快速适配，中部导向段与末端限位座的结构可以通用，形成系列化的设计方案，覆盖不同规格的机载LRU模块使用需求。在结构细节上，固定器的所有棱边都做了R0.3的圆角处理，避免机务人员操作时被锐边划伤，同时也减少了应力集中点，提升了结构的抗疲劳强度，在长期交变载荷作用下不会出现裂纹断裂的问题。
