混合动力车型垂直起降整流结构件

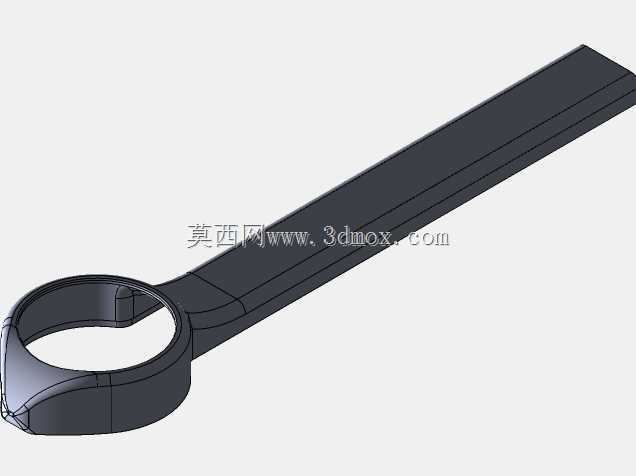

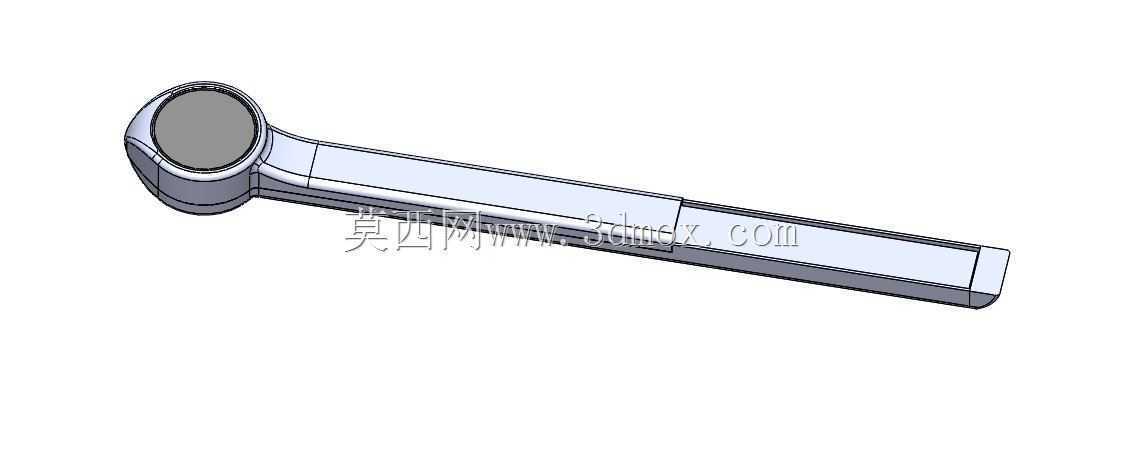

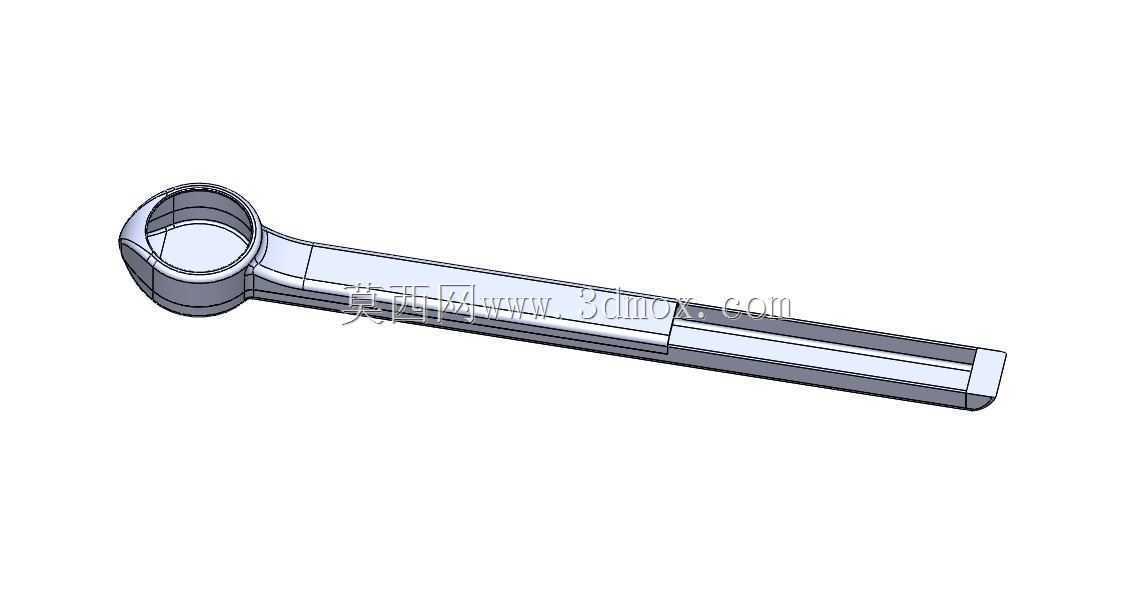

　　在混动飞行汽车的垂直起降工况下，气流扰动对整机姿态稳定性的影响占比超过六成，这款整流结构件正是针对起降阶段的乱流梳理需求开发，区别于常规巡航状态的气动外罩，它需要同时适配旋翼下洗气流、地面效应回流以及侧向阵风的多重作用，不能照搬固定翼飞机的整流罩设计逻辑。从实际装车测试的边界条件来看，该构件安装于动力舱与旋翼支撑臂的衔接位置，一端的环形套接结构完全贴合动力输出轴的防护套外径，安装时不需要额外改动原有支撑臂的基体结构，套接深度经过多轮流场仿真校准，既不会因为套接过浅导致高速气流下出现结构震颤，也不会因为套接过深侵占动力舱内部的线路排布空间，环形端面的圆角过渡半径控制在8毫米，避免尖锐棱边切割气流产生高频啸叫。

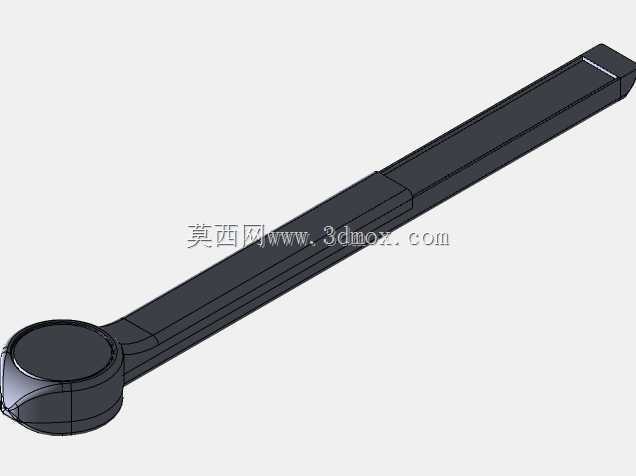

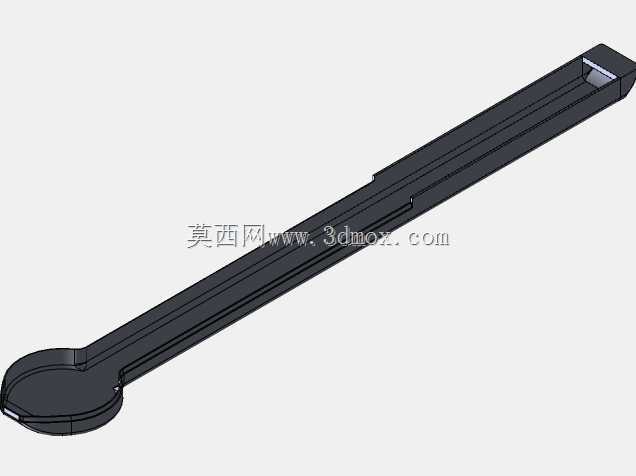

　　长杆段的截面采用渐变式设计，从靠近环形端的类椭圆形逐步过渡到末端的窄矩形，这种变截面设计不是为了造型美观，而是为了让旋翼下洗的高速气流顺着杆身平滑导离机身侧面，减少气流在机身与支撑臂衔接处形成的低压涡旋——之前测试过等截面的直杆结构，垂直起降时机身侧面的紊流区范围比变截面设计大了近40%，直接影响姿态传感器的采集精度。杆身两侧的平行凸棱是结构加强筋，同时也起到气流导流的作用，凸棱的高度从环形端向末端逐步降低，刚好匹配不同位置的气流流速差，不需要额外增加蒙皮结构就能实现气流的定向疏导，还能在不增加整体壁厚的前提下提升杆身的抗扭刚度，毕竟垂直起降阶段的侧向阵风会给支撑臂带来不小的交变扭矩，之前壁厚1.

　　5毫米的等截面光杆在12米每秒侧风测试中出现了0.8毫米的形变，加了渐变凸棱之后，同等壁厚下形变量控制在0.2毫米以内，完全满足飞行姿态控制的精度要求。末端的平直切口是为了衔接机身侧部的固定卡座，安装时直接卡入卡座的定位槽即可，不需要额外设计复杂的快拆结构，因为这个整流罩属于半永久安装部件，日常维护不需要频繁拆卸，平直端面的平面度公差控制在0.1毫米，和卡座贴合后不会出现台阶差，避免气流在衔接位置产生分离。很多人会把这类整流结构和普通汽车的底盘导流罩混为一谈，实际上地面车辆的导流罩只需要考虑行驶方向的正向气流，而垂直起降阶段的气流是从多个方向冲击构件，尤其是地面效应带来的向上回流，会顺着杆身向上冲击环形套接位置，

　　如果环形端的内圈没有设计泄压槽，回流气压会在套接缝隙处形成脉动载荷，时间长了会导致固定螺栓松动，这款构件的环形端内侧均匀分布了四个微型泄压槽，槽深1.2毫米，宽度2毫米，既不会影响套接的紧密性，又能及时把缝隙内的高压气流导出去，避免出现气压脉动。从建模的角度来说，这个构件的所有曲面都采用G2连续过渡，没有出现曲率突变的位置，一方面是为了减少气流分离，另一方面也是为了后续开模或者3D打印时减少支撑结构的使用，尤其是长杆段的下表面，曲率变化平缓，打印时不需要添加全杆身的支撑，只需要在环形端的悬空位置加少量支撑即可，能有效降低原型件的制作成本。安装边界上，整个构件的长度控制在320毫米，最大宽度42毫米，最大厚度28毫米，安装后突出支撑臂表面的高度不超过35毫米，不会和旋翼的转动范围产生干涉，也不会超出整车的侧向宽度限制，环形端的中心和动力输出轴的中心同轴度公差要求在0.05毫米以内，如果同轴度超差，高速气流流过环形端时会产生不对称的气动力，给动力输出轴带来额外的径向载荷，严重时会影响旋翼的动平衡。另外，构件的表面粗糙度要求达到Ra1.6，过于粗糙的表面会增加气流摩擦阻力，还容易在雨天积水挂冰，尤其是在高海拔低温环境下起降时，表面积冰会改变构件的气动外形，直接影响整流效果，所以建模时所有表面的拔模角度都控制在1度以上，方便后续做表面阳极氧化或者喷涂疏水涂层，不会出现涂层积留的死角。
