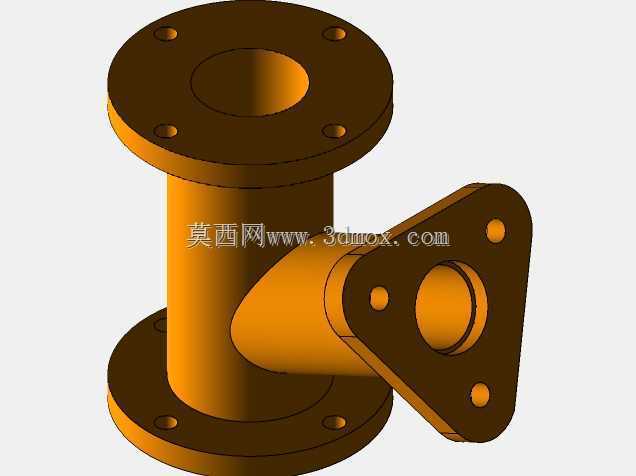

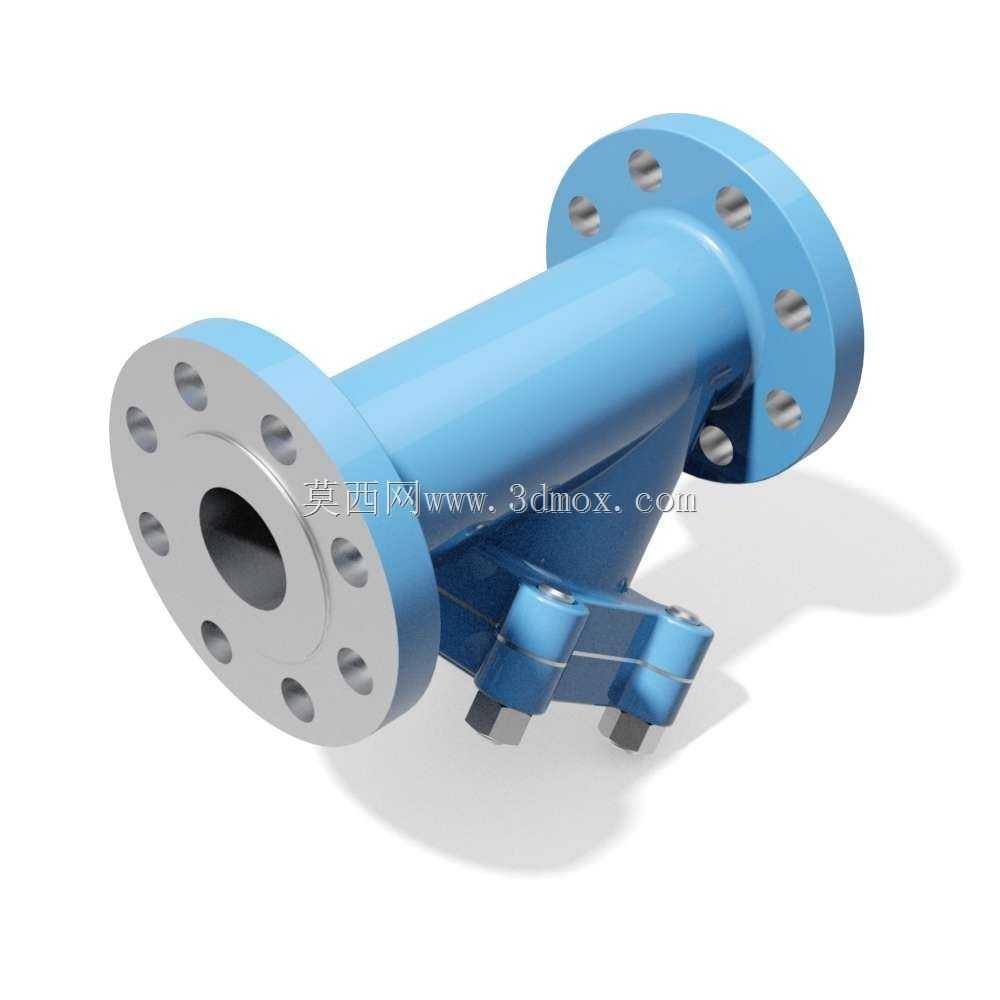

带法兰支座的斜向流体管路结构设计

　　在化工流体输送、市政给排水、工业冷却循环系统的管路布设场景中，这类带双侧法兰与底部支座的斜向管路构件，承担着管路变向衔接、介质导流与结构承重的多重作用，区别于普通直通管路，斜向结构的设计核心是在有限安装空间内完成管路走向调整，同时避免介质流动过程中出现过大的压损与湍流扰动。从实际工程应用来看，这类构件常被用在泵组出口、换热设备进出口的管路衔接段，两端法兰分别对接上游来流管路与下游输出管路，底部的一体式支座直接固定在设备基座或管廊支架上，抵消管路内部介质流动产生的振动与轴向推力，避免法兰连接处因长期受力出现密封失效泄漏。

　　设计过程中首先要匹配对接管路的公称通径与压力等级，两端法兰的螺栓孔分布严格遵循对应压力等级的法兰标准，孔位同轴度公差控制在0.2mm以内，保证现场安装时螺栓能够顺利穿入，无需额外修配。管路主体的斜向角度根据现场管路走向的偏移量确定，管体内壁做圆弧过渡处理，避免直角转折造成的介质冲蚀与流阻增大，针对含固体颗粒的输送工况，内壁过渡圆角半径会适当放大，减少颗粒在转角处的沉积磨损。底部支座的两个安装脚与管体采用一体化铸造成型后再做机加工，安装脚的底面平面度公差控制在0.1mm/m，保证安装时与支撑面完全贴合，不会出现局部悬空导致的应力集中，安装脚的螺栓孔采用长圆孔设计，预留一定的安装调整余量，抵消管路热胀冷缩产生的位移量。

　　从安装边界来看，两端法兰的密封面采用突面结构，适配非金属平垫片或缠绕垫片，密封面的表面粗糙度控制在Ra3.2-6.3μm之间，保证密封垫片压缩后能够完全填充密封面的微观间隙，实现可靠密封。管体的壁厚根据设计压力、输送介质温度与材质许用应力计算确定，在法兰与管体的焊接衔接位置做加厚处理，避免焊接应力造成的局部强度不足，支座与管体的衔接位置设置加强筋，提升整体结构的抗振性能，在管路系统做水压试验时，该位置不会出现变形或渗漏。

　　实际建模过程中，先绘制两端法兰的基准草图，确定法兰的外径、螺栓孔分布圆直径、密封面尺寸与管体通径，再根据斜向角度绘制管体的中心轨迹线，通过扫掠命令生成管体的基础实体，之后对管体与法兰的衔接位置做倒圆角处理，消除应力集中的尖角。底部支座的建模先确定安装基准面的高度，根据支撑点的受力分布设计安装脚的间距与尺寸，再通过加强筋将支座与管体连接为整体，所有棱边都做倒钝处理，避免加工与安装过程中出现划伤。建模完成后需要做干涉检查，确认螺栓孔与管体内腔、支座安装空间不存在干涉，同时模拟实际安装状态，核对法兰端面到支座底面的安装尺寸，保证现场安装时能够与相邻管路、支撑结构精准对接，不会出现安装错位的问题。

　　这类管路构件在实际运行中，除了承受内部介质的压力载荷，还要承受管路系统的热胀推力、介质流动的脉动冲击力以及外部环境的振动载荷，因此在结构设计时除了满足强度要求，还要兼顾安装维护的便利性，法兰螺栓的操作空间预留足够的扳手活动余量，支座的安装位置避开管路的保温层敷设空间，后期做管路保温时无需额外切割支座结构。针对腐蚀性介质的输送场景，管体内壁可以根据需求做衬塑或防腐涂层处理，建模时会预留衬层的厚度尺寸，保证衬层施工后管体的通径不会出现过大缩减，影响介质的输送流量。
