轮式工程装载作业机械三维结构

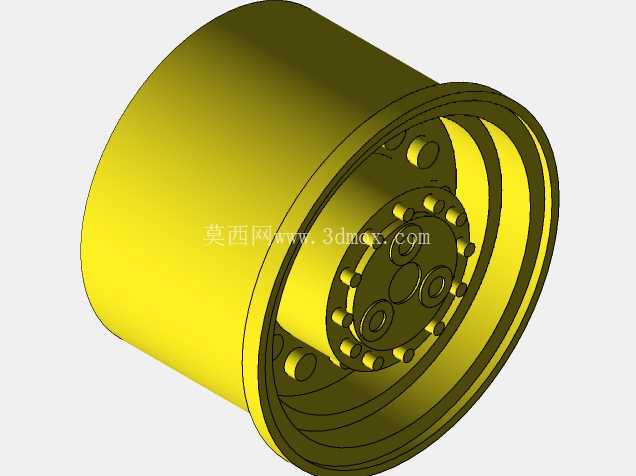

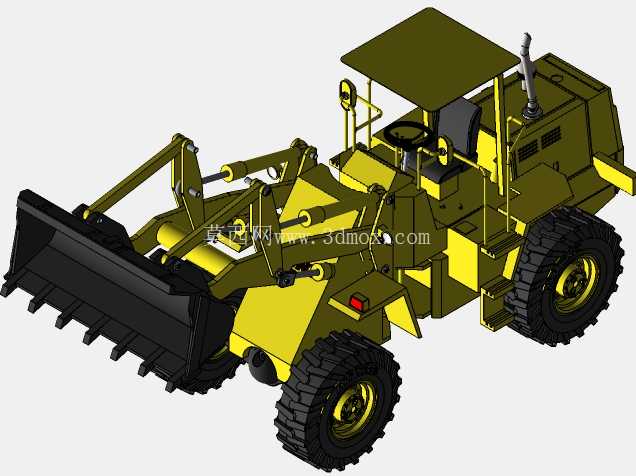

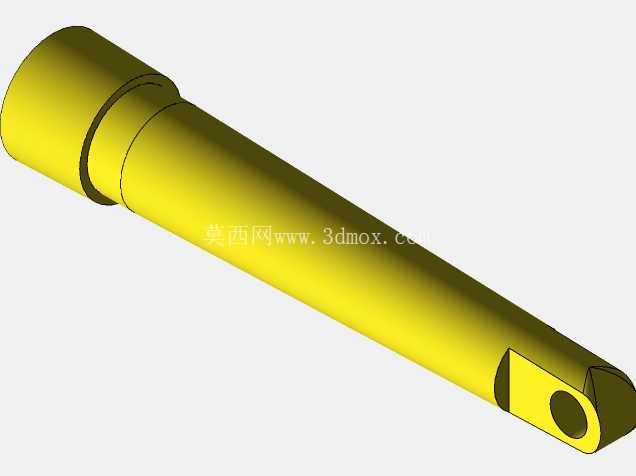

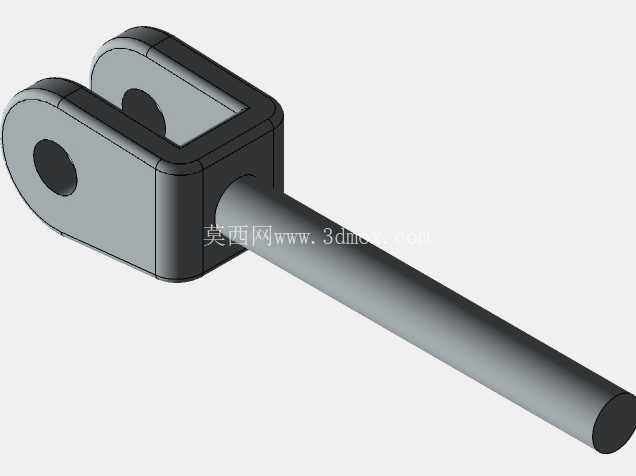

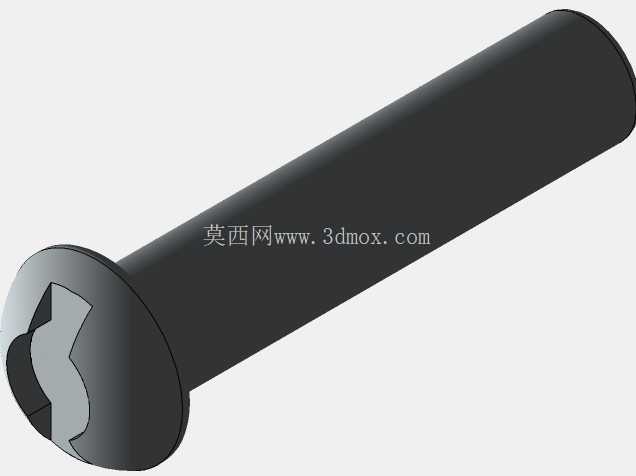

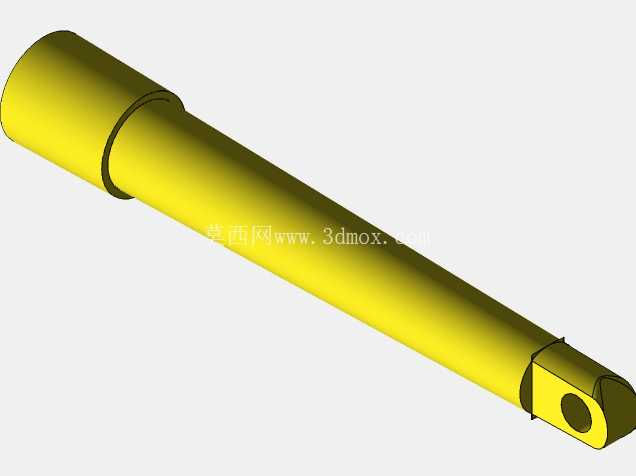

　　轮式装载机作为散料转运场景的核心作业设备，广泛应用于矿山采掘现场的矿石短驳、基建工地的土石方归集、货场堆场的散料装卸、市政工程的物料清运等作业场景，可完成铲装、搬运、卸载、轻度推平、场地整理等多类作业任务，适配松散土壤、砂石、煤炭、矿渣、建筑垃圾等多种作业介质，是工程现场作业效率提升的关键设备之一。该三维结构完整还原了轮式装载机的整机布局，包含行走底盘、动臂举升机构、铲斗工作装置、驾驶室总成、动力舱总成、转向系统、液压执行元件等全部核心结构，各部件的装配关系完全参照实车连接逻辑搭建，可直接用于结构拆解学习、作业工况模拟、改装方案验证等场景。

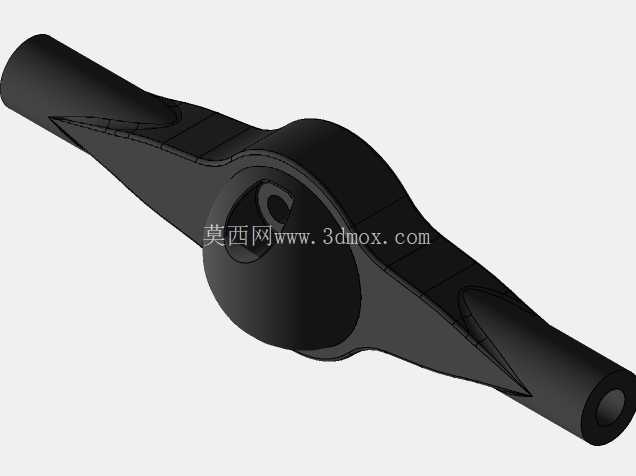

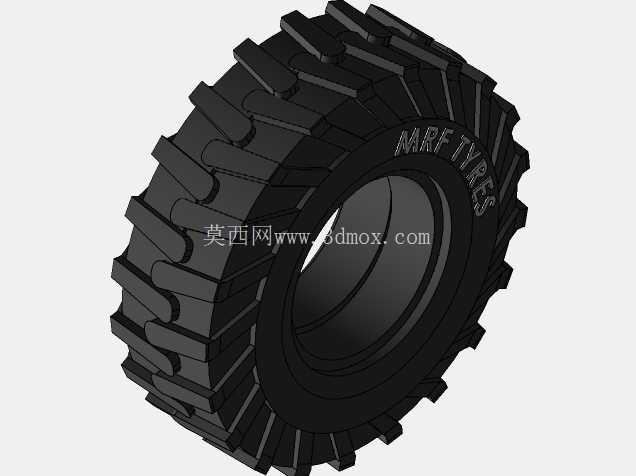

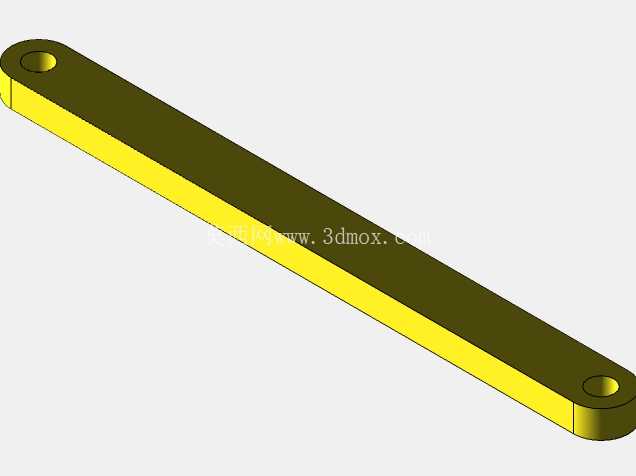

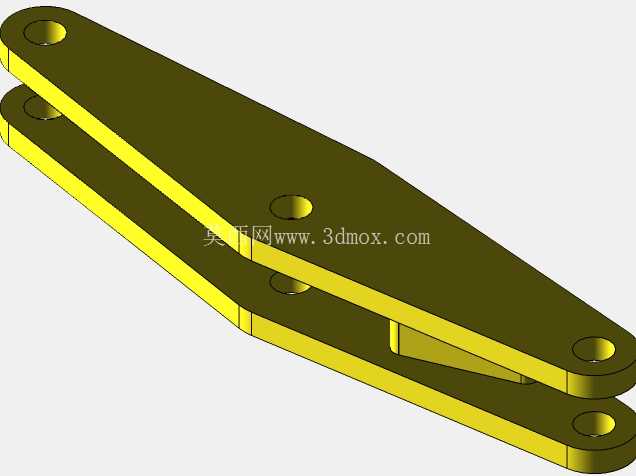

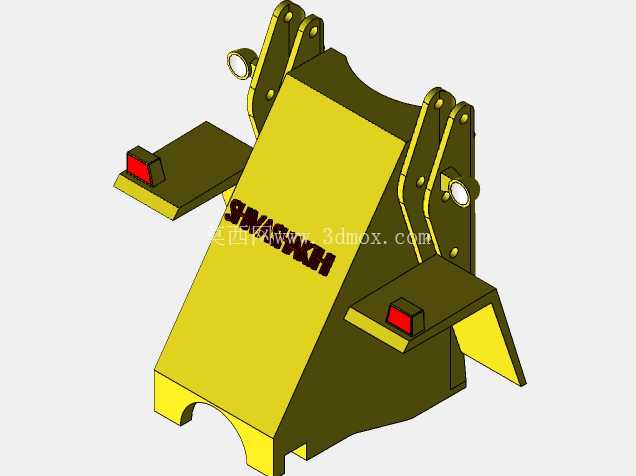

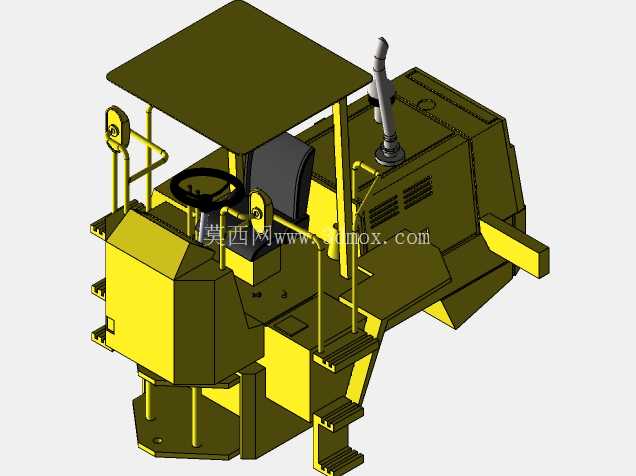

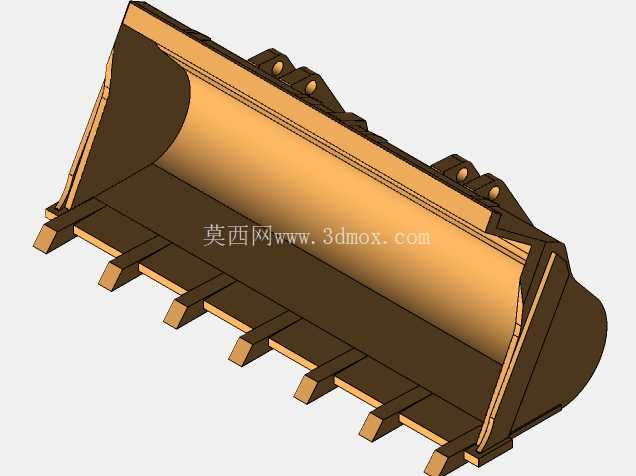

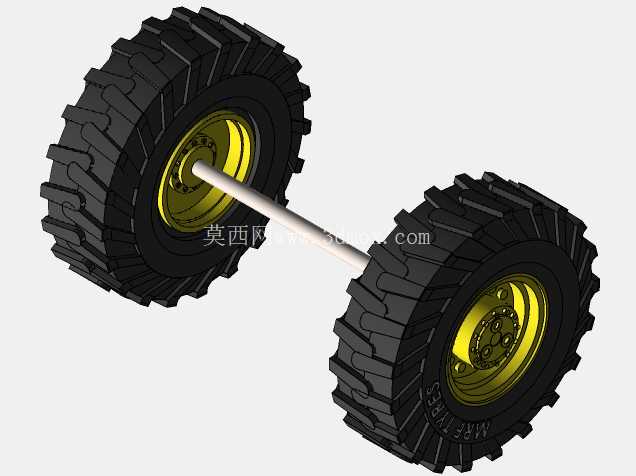

　　从功能特性来看，该结构采用前置单摇臂Z型反转连杆机构，动臂举升过程中铲斗可自动保持平动，避免举升过程中物料撒漏；铲斗斗齿采用可拆卸式安装结构，磨损后可单独更换斗齿，降低运维成本；转向系统采用铰接式车架转向，转弯半径更小，适配狭窄作业场地的转向需求；行走系统采用大花纹深沟槽工程轮胎，胎面接地比压适配松软、泥泞、碎石等非硬化路面，具备较强的非铺装路面通过能力；驾驶室采用开放式顶篷结构，视野开阔，作业时可清晰观测铲斗作业位置与周边环境，降低作业盲区风险。

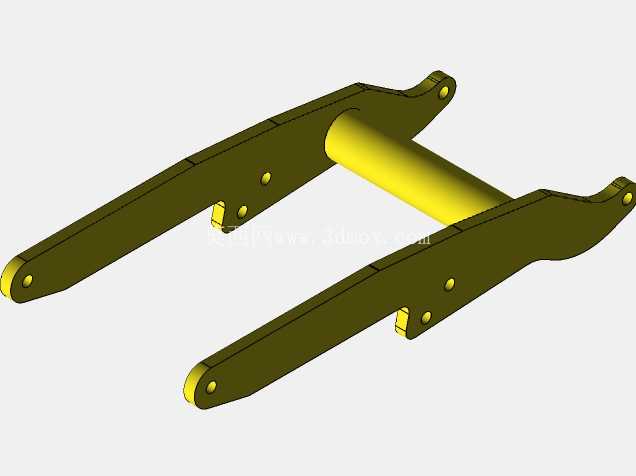

　　设计过程中优先考虑作业工况的受力需求，动臂与车架铰接点的位置经过受力优化，举升作业时动臂受力分布均匀，避免局部应力集中导致的结构变形；铲斗斗壁采用弧形过渡结构，减小物料插入阻力，提升满斗率；液压管路沿动臂内侧布置，避免作业过程中管路被物料剐蹭破损；配重块布置在车架尾部，平衡铲斗满载举升时的整机重心，避免作业时整机前倾失稳。从安装边界与尺寸适配来看，整机长度方向需预留铲斗放平至最大前伸量的空间，宽度方向需满足轮胎外侧的整机通行宽度，高度方向需考虑动臂举升至最高位置时的铲斗最大高度，满足不同高度卸料作业的空间需求；铰接转向点位于整机中部，转向时前后车架绕铰接点转动，需预留足够的转向摆动空间，避免车架转动时发生部件干涉；轮胎安装位置与轮边减速器、车架侧围的间隙经过校核，在轮胎最大跳动行程内不会与周边部件发生剐蹭；动臂举升、转斗动作的极限位置均设置有硬限位结构，避免液压油缸行程超限导致的结构损坏。

　　该结构可用于新入行结构设计人员熟悉轮式工程机械的整机布局逻辑，也可作为同类型设备改型设计的基础参考框架，建模过程中对各铰接点的转动自由度做了约束还原，可直接添加驱动模拟铲装、举升、卸料的完整作业流程，验证各动作过程中的部件干涉情况，为后续的结构优化、参数调整提供直观的三维参照。
