编码器安装固定支撑钣金结构件

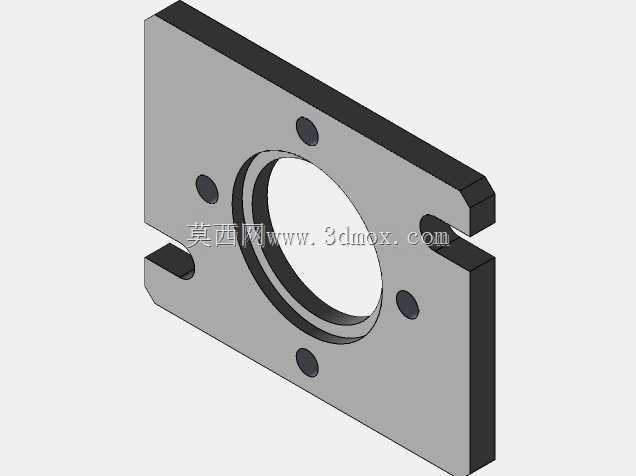

　　在工业传动与位置检测场景中，编码器作为反馈转速、转角位置的核心检测元件，其安装固定的可靠性直接决定检测信号的稳定性，这款支撑件正是为解决编码器安装定位需求设计的专用结构件，常见于伺服传动机构、电力设备配套传动单元、自动化输送线的检测工位中，用来承托编码器主体，抵消设备运行过程中产生的振动偏移，保证编码器检测轴与被测转轴的同轴度公差维持在允许范围内。从结构设计来看，整体采用板式支撑构型，主体为带厚度的平板结构，中心开设大尺寸通孔，用于避让编码器的轴伸端或者穿设连接线缆，孔周做了台阶式沉边处理，既可以提升局部结构刚度，避免薄板受力后出现孔位变形，也能为编码器的安装端面提供定位贴合基准，保证安装面的平面度要求。

　　围绕中心通孔均匀分布的多个小圆孔为编码器本体的安装固定孔位，孔位间距按照常用编码器的安装孔距做匹配设计，安装时可直接穿设紧固件完成编码器与支撑件的锁紧固定，无需额外做孔位适配加工。支撑件的两个侧边设计有对称的缺口卡槽结构，这一结构是为了适配安装基座上的卡接定位柱或者快速锁紧结构，安装时无需完全拧下紧固件即可将支撑件沿卡槽滑入定位位置，大幅提升现场装配的效率，同时卡槽的侧边可以起到周向防转的作用，避免设备长期运行后紧固件松动导致支撑件出现角度偏移。支撑件的外轮廓做了切角处理，既可以减少安装时与周边相邻部件的干涉风险，也能去除板材加工后的锐边毛刺，避免装配过程中划伤操作人员或者线缆表皮。从安装边界来看，

　　这款支撑件的整体厚度适配常规编码器的安装间隙要求，安装后不会额外占用过多的轴向空间，适合安装空间紧凑的传动单元内部使用；支撑件的平面度公差控制在合理范围内，安装后不会因为支撑面翘曲导致编码器安装出现偏斜，进而引发检测轴的额外径向载荷，延长编码器的轴承使用寿命。在实际应用中，这类支撑件通常会搭配减震垫圈使用，进一步过滤设备运行传递到编码器上的高频振动，避免振动导致的检测信号丢脉冲问题；设计时特意将固定孔位做了等分布置，支持编码器在0度、90度、180度、270度四个方向的安装调整，方便现场根据线缆走线方向调整编码器的出线位置，优化布线走向，避免线缆与周边转动部件出现摩擦剐蹭。不同于通用的平板安装片，

　　这款支撑件在中心孔周边做了局部加厚的结构强化处理，因为编码器安装后，设备启停瞬间的冲击载荷会集中作用在中心孔周边的连接区域，普通薄板长期受冲击容易出现局部凹陷，导致编码器安装基准偏移，强化后的结构可以有效分散集中应力，提升整体结构的抗疲劳性能，延长支撑件的使用寿命。在装配流程中，操作人员可以先将编码器预装在支撑件上，调整好出线方向后锁紧固定螺丝，再将整个组件通过侧边的卡槽滑入设备基座的定位位置，最后锁紧侧边的固定紧固件即可完成安装，相比传统的逐孔对位安装方式，这种带卡槽的结构可以降低狭小空间内的装配难度，尤其适合设备内部操作空间有限、视线受阻的安装场景。此外，支撑件的表面做了氧化防锈处理，能够适应工业现场多粉尘、少量油污的使用环境，不会因为长期使用出现锈蚀卡接的问题，后期维护拆卸时也能顺利拆分，不会因为锈蚀导致部件无法拆解更换。
