无人机机载设备安装载板箱体结构

　　在无人机机载电子设备集成作业中，载板箱体是核心的承载类结构件，直接决定飞控、传感、电源模块等核心机载部件的安装可靠性与飞行过程中的结构稳定性。不同于地面设备的安装基座，无人机机载载板需要同时兼顾轻量化、抗振性、安装兼容性多方面的约束，任何冗余的结构重量都会直接压缩无人机的有效载荷与续航时长，而结构强度不足则会在飞行姿态快速调整、起降冲击的工况下出现部件松脱、电路板形变的故障。

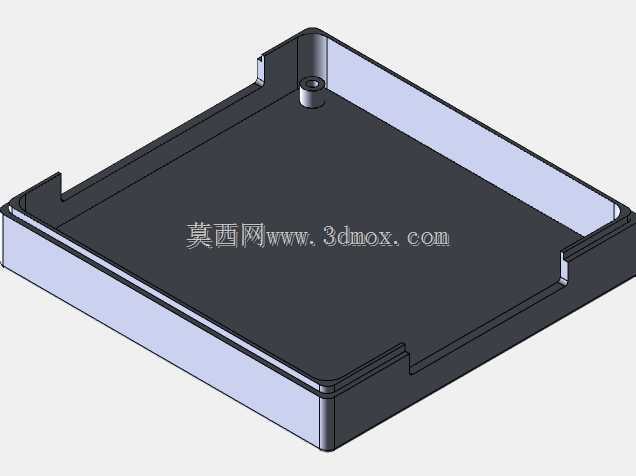

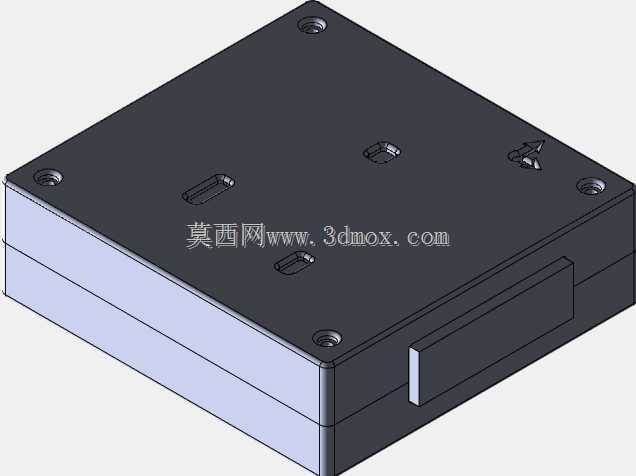

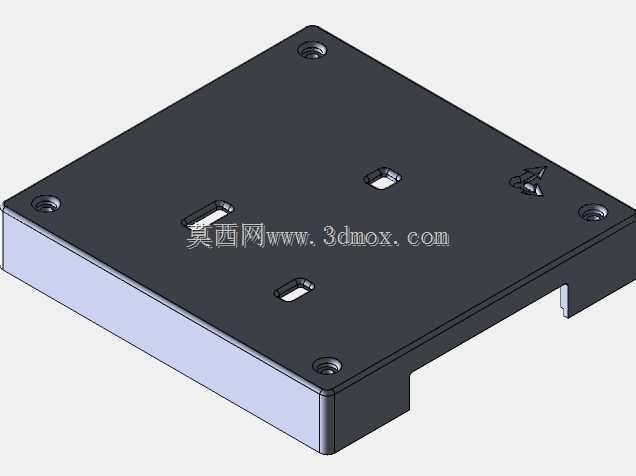

　　这款载板箱体采用浅槽式围边结构设计，主体承托面为平整的一体化平面，能够直接适配标准尺寸的PCB载板、集成化功能模块的底部安装需求，平面区域预留的定位柱采用一体化成型结构，不需要额外加装铜柱或者支撑件，就可以实现电路板的快速定位，装配时只需要将模块对应定位孔对准压入，再通过紧固件锁紧即可完成固定，能够大幅缩减机载设备的装配调试周期。围边结构采用不等高的阶梯式设计，三个侧边设置有卡扣式限位凸台，剩余一侧预留出线与操作缺口，既可以对安装在板面上的设备形成侧向约束，避免飞行过程中横向过载导致的模块移位，又不会遮挡设备的接线端口，方便调试阶段的线路插拔与参数校准作业。

　　从安装边界来看，载板的整体外轮廓尺寸适配中小型工业无人机的设备舱内部安装空间，围边高度控制在刚好覆盖常规机载模块底部安装区域的范围，不会额外占用设备舱的垂向空间，能够给上层的布线、散热风道预留足够的间隙。底部承托面的壁厚经过针对性优化，在定位柱、围边转角等应力集中区域做了局部加厚处理，而平面非安装区域则做了均匀的壁厚减薄，在保证10g过载冲击下结构形变量不超过0.1mm的前提下，尽可能降低结构自身重量，匹配无人机机载部件的轻量化设计要求。

　　实际应用场景中，这类载板箱体既可以作为无人机原厂设备舱的内置承托构件，也可以用于定制化无人机改装时的设备集成，比如搭载航拍云台控制模块、环境监测传感模块、电力巡检信号采集模块时，都可以通过这款载板实现模块的快速固定，不需要在设备舱内部额外打孔或者加装支撑结构。载板的边角位置全部做了圆角过渡处理，一方面可以避免装配过程中锐边划伤线路绝缘层或者操作人员手部，另一方面也能够减少飞行过程中结构边角的应力集中，降低长期振动工况下的结构疲劳开裂风险。

　　设计过程中充分考虑了机载环境的振动特性，定位柱的高度、直径参数经过匹配计算，与常规PCB板的安装孔位公差适配，锁紧后不会出现电路板悬空的情况，能够将飞行过程中电机传递过来的高频振动均匀分散到整个承托平面，避免局部应力集中导致的电路板焊点开裂、元器件引脚疲劳断裂问题。围边上的限位凸台采用对称式布局，每个凸台的卡扣面都做了微小的导入斜度，模块装入时可以顺着斜度顺滑滑入安装位，不需要额外施加较大的压合力，同时卡扣面与模块侧面的间隙控制在0.2mm以内，既不会因为间隙过大出现旷量，也不会因为公差累积导致模块无法装入。

　　不同于通用型的设备安装盒，这款载板箱体没有设置上盖结构，属于开放式承托构件，这种设计一方面是为了最大限度减轻结构重量，另一方面也是考虑到机载电子设备的散热需求，开放式的结构能够让设备舱内的散热气流直接流过模块表面，带走工作产生的热量，避免封闭结构导致的热量积聚，影响电子元器件的工作稳定性。载板底部的平整面可以通过双面胶、扎带或者紧固件直接固定在无人机设备舱的底板上，不需要额外设计转接结构，适配性较强，能够覆盖多旋翼、固定翼等不同类型中小型无人机的机载设备安装需求。
