三角铰接式设备连接固定支架结构

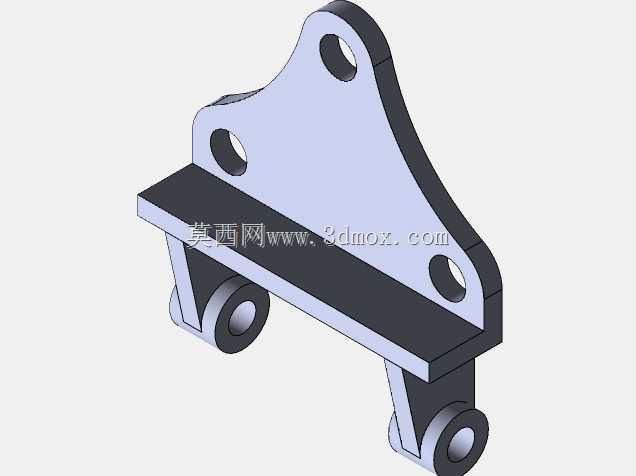

　　这类三角铰接式连接支架，多应用在需要小角度摆动补偿的设备连接点位，常见于小型工装夹具的活动端连接、非标自动化设备的连杆传动末端、轻型输送线的张紧调节支座，也可作为小型执行元件的安装固定基座，用来承接两个存在相对小幅摆动需求的部件，避免硬连接带来的应力集中损伤。从结构功能上看，上部三角板区域开设的三个通孔，分别对应不同方向的安装固定需求：顶端单孔用于主承载点位的螺栓锁紧，两个侧孔可根据安装空间选择辅助固定位，或是作为限位销的穿装孔，限制支架的摆动幅度，防止超程造成部件损坏。下部伸出的两个同轴铰接耳座，是整个部件的核心功能区，耳座内孔可配套销轴与对应活动部件连接，耳座端面预留的沉台结构，可嵌入轴套或是润滑衬套，降低铰接转动时的磨损，

　　延长部件的维护周期，同时两个耳座对称分布的结构，能让铰接点位的受力更均匀，避免单侧受力带来的偏载力矩，防止销轴弯曲变形。设计这类支架时，首先要核算上部安装面与下部铰接轴的中心距，这个尺寸直接决定了连接后活动部件的摆动半径，必须匹配周边设备的安装边界，避免摆动过程中与周边结构发生干涉。三角板的轮廓采用大圆弧过渡，没有尖锐的棱角，一方面是消除加工后的应力集中点，提升部件的抗疲劳强度，另一方面也能避免安装维护过程中尖锐边角划伤操作人员。板件与下部铰接耳座的连接位置，做了加厚的过渡筋结构，这个区域是整个支架受力最大的位置，当铰接端承受径向载荷时，筋位可以分散板件与耳座连接处的应力，避免长期受载后出现焊缝开裂或是一体成型件的断裂问题。

　　从安装边界来看，上部三角板的最大宽度要匹配安装基座的预留空间，三个安装孔的孔距公差需要控制在合理范围内，保证安装时螺栓可以顺利穿入，不会出现孔位错位导致的强制装配问题；下部两个铰接耳座的同轴度是加工时的核心管控要点，同轴度偏差过大会导致销轴穿装困难，转动时出现卡滞，甚至会在运行过程中产生额外的磨损阻力，影响整个传动机构的动作流畅度。耳座内孔的尺寸公差需要根据配套的销轴或是衬套来确定，如果是采用无衬套的直接铰接配合，公差要选过渡配合区间，保证转动灵活的同时不会出现过大的旷量；如果是配套铜套或是自润滑衬套，内孔尺寸要预留衬套的压装余量，同时考虑压装后衬套内孔的收缩量，保证最终的铰接转动间隙符合使用要求。这类支架的材质多选普通碳素结构钢，

　　表面做发黑或是镀锌处理，应对常规车间环境下的防锈需求，如果是应用在有腐蚀介质的工况环境，也可以更换为不锈钢材质，或是在表面做喷塑处理提升抗腐蚀能力。在实际选型应用时，需要先核算铰接点位的最大径向载荷与摆动频率，确认支架的板厚与耳座尺寸是否满足强度要求，避免长期受载后出现结构变形；同时要确认上部安装孔的位置是否匹配现有设备的安装点位，下部铰接轴的中心高是否符合连接部件的高度要求，保证装配后整个机构的运动轨迹符合设计预期，不会出现运动干涉或是受力角度不合理的问题。
