菱形切角安装式设备端盖结构设计

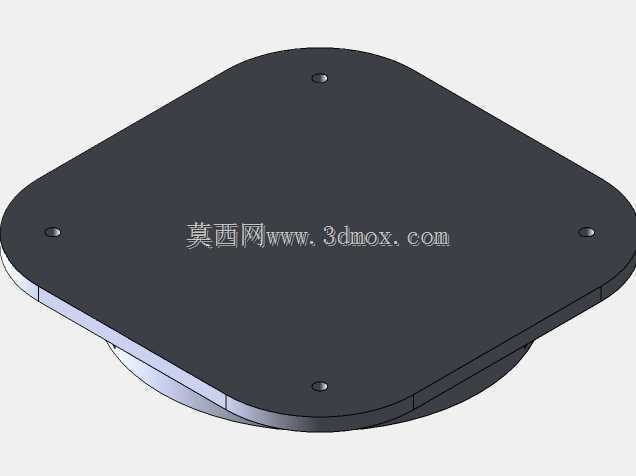

　　这款菱形切角结构的端盖类零件，最初是针对户外挂载式小型电子设备的防护安装需求设计的，在实际工程应用中，这类零件常被用在通讯基站附属挂载单元、户外环境监测传感模块、低空作业小型机载设备的底部封装场景，核心作用是为内部的电路模块、传感元件提供物理防护，同时承担设备与安装支架之间的连接固定功能。从结构设计逻辑来看，整体采用菱形切角的轮廓并非单纯的外观考量，而是充分考虑了狭小安装空间内的操作便利性：四个切角位置刚好对应安装孔位的操作避让区，当设备需要在杆架、设备舱侧壁等狭窄位置固定时，拧紧安装螺丝的工具不会和零件边缘发生干涉，相比常规的圆形或者方形端盖，这种轮廓在对角线方向的尺寸利用率更高，相同安装孔距下，零件的整体投影面积更小，

　　能适配更多紧凑的安装场景。零件主体采用薄壳式结构，上表面为平整的封闭平面，厚度均匀，既可以保证表面的平面度要求，方便后续粘贴标识铭牌、安装外置传感探头，也能在满足结构强度的前提下尽可能降低零件自重，对于有减重需求的机载、挂载类设备来说，自重控制直接影响安装支架的负载冗余和设备的运行稳定性。边缘做了小角度的拔模斜度处理，适配注塑或者压铸的成型工艺，量产时可以顺利脱模，减少后续的机加工修整工作量。底部带有一圈凸起的环形定位止口，这个结构是设计时的核心配合特征，安装时止口可以直接嵌入设备下壳体的对应凹槽内，不需要额外做对位调整，就能保证端盖和壳体的同轴度，同时止口侧面可以加装密封圈，填充端盖和壳体之间的装配间隙，阻挡户外环境下的雨水、

　　粉尘进入设备内部，满足户外使用的IP防护等级要求。四个安装孔位对称分布在菱形的四个切角位置，孔位做了沉头设计，安装后螺丝头部不会突出零件表面，既可以避免螺丝头部剐蹭安装面或者其他相邻零件，也能让设备的外表面更加规整，减少积灰积水的死角。从安装边界尺寸来看，零件的对角线长度控制在常规小型挂载设备的适配范围内，安装孔的中心距符合通用小型户外设备的安装支架孔距规范，可以直接和市面上常见的杆装固定支架、舱壁安装座适配，不需要额外定制转接件。零件下表面和内部模块的预留间隙经过测算，刚好可以容纳常规厚度的电路板减震垫，安装时可以在端盖和内部电路模块之间加装缓冲泡棉，既可以隔绝外部的振动传递，保护内部的电子元件，也能避免端盖和电路板上的焊点、

　　元件引脚发生接触短路。在实际选型使用时，这类端盖可以根据使用场景的不同选择对应的材质，普通户外固定场景可以选用ABS或者PC注塑成型，成本低重量轻，满足常规的防护需求；如果是用在机载设备或者有更高强度要求的场景，可以选用铝合金压铸成型，表面做阳极氧化处理，提升结构强度和耐腐蚀性，同时不会过多增加零件重量。设计过程中特意对四个安装孔的位置做了受力优化，孔位周边做了局部的加厚处理，避免安装时螺丝拧紧力过大导致孔位周围开裂，同时四个孔的受力方向刚好对应菱形的四个对角线方向，设备挂载后重力可以均匀分散到四个固定点上，不会出现单个孔位受力过大的情况，长期使用也不会出现固定点松动、端盖变形的问题。边缘的圆弧过渡处理除了成型工艺的考虑之外，也可以避免安装维护时尖锐的边角划伤操作人员，同时减少零件在气流环境下的风阻，对于安装在高空、户外迎风位置的设备来说，更低的风阻可以降低安装支架的受力负载，提升设备安装后的抗风能力。
