深孔钻作业用筹码箱式芯片盒结构

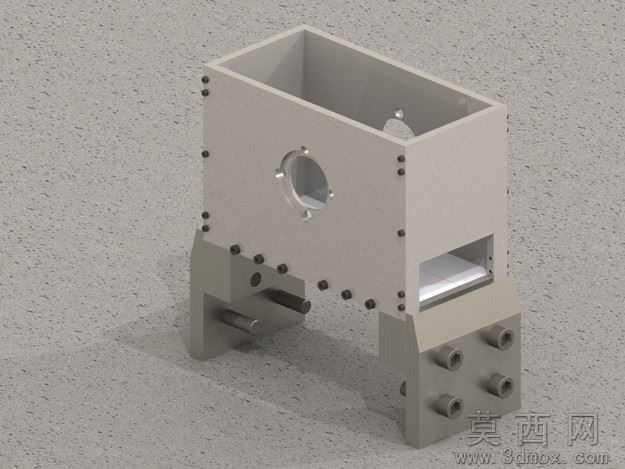

该三维模型采用参数化三维建模软件完成全结构设计，建模过程中严格遵循机械加工装配公差要求，对每一处安装孔位、连接端面、支撑结构都做了精准的尺寸约束，确保模型可直接导出工程图用于实际生产加工。模型整体采用箱式主体加双侧支撑脚的分体装配结构，主体为顶部开口的矩形腔体结构，腔体侧壁做了均匀壁厚设计，在保证结构刚性的同时尽可能降低整体重量，侧壁预留的圆形安装位采用台阶孔设计，可适配对应规格的观察窗或功能组件安装，孔位周边均匀分布的螺纹孔采用标准牙型建模，可直接与标准紧固件完成虚拟装配验证。双侧支撑脚采用L型折弯式结构设计，与主体箱体通过多组内六角螺丝完成紧固连接，支撑脚外侧分布的多组同轴螺纹孔用于外接油路、气路或调节组件，支撑脚下端伸出的定位销采用间隙配合尺寸设计，可快速完成在深孔钻工作台面上的定位安装，避免作业过程中出现位置偏移。渲染阶段采用哑光银白金属材质模拟经过阳极氧化处理的铝合金加工件质感，对螺纹孔边缘、腔体棱边做了微小倒角处理，还原真实机加工零件的边角特征，场景采用柔和的影棚布光，清晰展现模型的结构层次与装配关系，避免阴影遮挡关键结构细节。设计思路围绕深孔钻作业的实际使用需求展开，顶部开口的腔体可用于收纳作业过程中用到的芯片类工装配件、加工筹码标识件，避免零散配件在加工现场散落遗失，侧壁的圆形安装位可加装透明防护板，在不遮挡观察视线的前提下防止腔体内的物件受切削液飞溅污染，支撑结构的高度经过反复校核，可匹配常用深孔钻设备的工作台安装高度，外接的管路接口可根据作业需求接入冷却气路，对腔体内存放的精密配件做吹扫防护，整体结构无冗余设计，所有连接位都做了防松脱的结构考量，既满足现场作业的实用功能，也兼顾了机械结构的简洁美观，模型完成后经过了全局干涉检查，所有装配组件之间无干涉、无错位，可直接用于虚拟装配验证、作业场景模拟以及后续的加工生产。
