带加强筋弧形弯角L型立式支撑座

　　做结构设计这么多年，这类带弧形过渡的L型支撑件，在车间生产线的工装架、设备旁的附件安装位上出镜率极高，很多时候设备外侧需要挂载小型操作盒、管线梳理架、检测传感器的安装板，直接在设备本体外壳上打孔不仅破坏原有壳体的防护性能，后期调整位置也会留下多余孔洞，用这种独立支撑座就能把挂载载荷传递到设备底座的安装平面上，不用改动主机的本体结构。

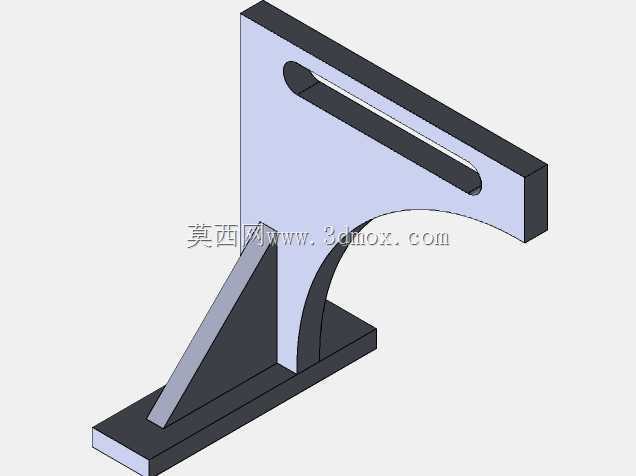

　　先看实际使用时的安装边界，底部是整块平直的安装底板，板面上预留了两个沉头安装孔位，安装时可以用内六角螺栓把整个支座锁在设备的安装基准面上，底板的厚度经过核算，能保证螺栓锁紧后底板不会出现翘曲变形，安装孔的间距留足了扳手操作空间，不用专门做异形扳手就能完成锁紧作业。竖直立板的上部开了一条长圆形的调节槽，这个槽的设计是整个零件的实用核心，挂载的部件不用提前做死孔位，安装时可以沿着槽的长度方向上下调整位置，找正安装高度后再锁紧螺栓，后期如果挂载件的位置需要微调，也不用重新打孔，松开螺栓就能滑动调整，适配不同尺寸的挂载部件安装需求。

　　很多新手做这类L型支撑的时候，会直接做直角过渡，实际承重的时候直角位置会出现严重的应力集中，载荷稍大就会从转角处开裂，这个支撑座在转角位置做了大半径的弧形过渡，把立板承受的弯曲载荷顺着圆弧面平滑传递到底板上，同时在立板和底板的内侧加了一块三角形的加强筋，筋板的厚度和立板厚度保持一致，从底板的后端一直延伸到立板的中上部，相当于给整个L型结构加了一道斜向支撑，能大幅提升立板的抗侧弯能力，就算挂载件的重心偏离立板平面，筋板也能抵消一部分倾覆力矩，避免支座出现变形。

　　设计的时候特意把立板的外侧边缘做了倒角处理，安装调试的时候操作人员碰到支座边缘不会被锐边划伤，所有的棱边都做了小圆角过渡，加工的时候不管是用板材焊接还是整块料铣削成型，都不会出现应力集中的尖角。弧形过渡面的曲率是反复调整过的，既不会因为圆弧半径太小导致应力分散效果差，也不会因为半径太大占用过多的安装空间，在设备旁边安装的时候不会和旁边的管线、操作手柄产生干涉。

　　实际选型的时候要注意，这种支撑座适合承受静态或者低频次动载荷的挂载场景，比如小型接线盒、气动三联件的安装支架、安全光栅的安装立柱底座都能用，如果是承受高频振动的挂载场景，还要在安装面加减震垫片，避免螺栓因为长期振动出现松脱。长调节槽的宽度是按照常用的M6安装螺栓做的，槽的长度覆盖了常用的安装高度调整范围，大部分工业场景下的小部件挂载都能满足调节需求，不用额外做转接板。

　　从加工工艺角度看，这个零件如果是小批量制作，可以用钢板切割后焊接成型，焊接后要做去应力退火，避免焊接变形导致立板和底板的垂直度超差；如果是批量生产，用铸造成型后再机加工安装面和长槽，成本会更低，加工的时候要保证底板的安装平面和立板的安装平面垂直度公差控制在0.1mm以内，不然挂载的部件会出现倾斜，影响后续的使用精度。加强筋和立板、底板的焊接位置要做满焊，焊后打磨焊渣，避免出现焊接缺陷导致承重时筋板脱落。

　　在生产线的实际排布中，这类支撑座经常用在输送线的侧边，用来安装光电传感器的支架，传感器可以沿着长槽调整高度，适配不同高度的工件检测需求，不用每次更换产品规格就重新制作支架；也可以用在设备的操作侧，用来挂载小型的工具盒，把常用的内六角扳手、点检记录本放在盒子里，操作人员拿取的时候不用来回跑工具柜，能提升不少作业效率。还有些场景会把两个这种支撑座对装，中间架一根导杆，做成小型的物料导向架，用来引导轻薄工件的输送方向，避免工件在输送过程中出现偏移。
