简易喷气式飞行器创意结构设计方案

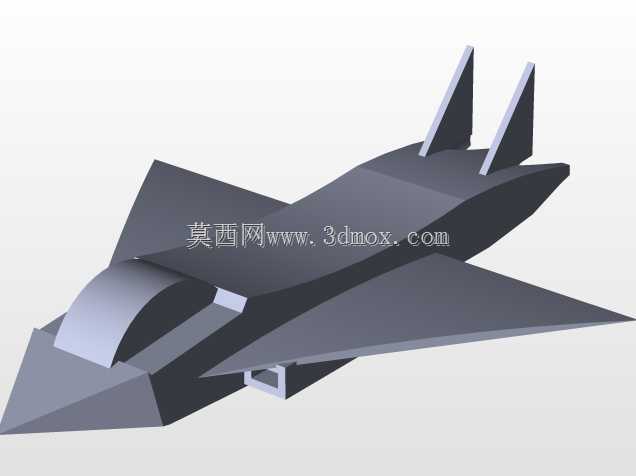

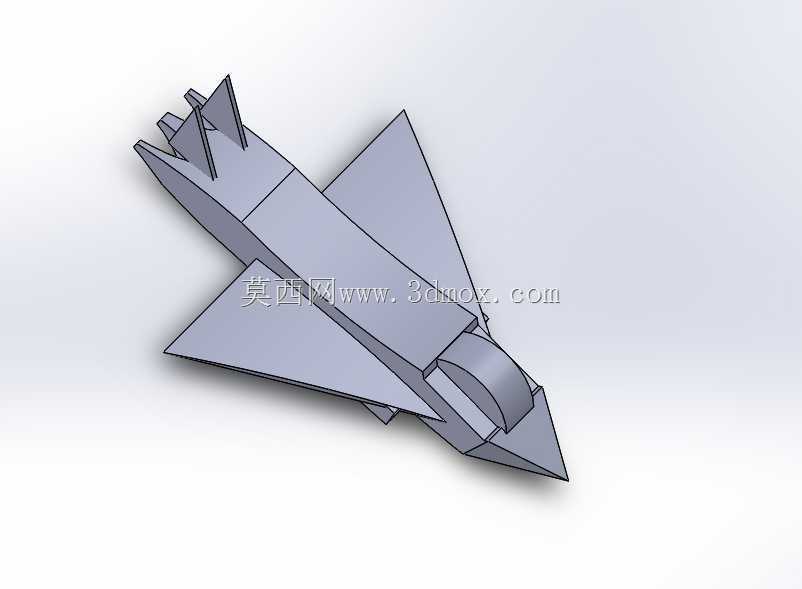

　　这款喷气式飞行器的结构设计，最初的切入点是面向航空科普教学场景与小型航模研发的验证需求，在结构简化的前提下保留喷气式飞行器的核心气动布局特征，既可以作为中小学航空航天科普课程的具象展示教具，也能为入门级航模爱好者提供结构设计的参考框架，甚至可以作为小型电动喷气航模的结构原型进行二次改装。从实际用途来看，该结构没有追求复杂的航电与动力系统集成，而是把核心设计重心放在机身气动外形的合理性、结构件的装配便捷性上，整体采用一体化程度较高的机身主体设计，减少了零散小零件的数量，降低了装配与3D打印制作的难度，不管是用于静态展示还是搭配小型动力组件做飞行测试，都能适配对应的使用需求。在功能特性层面，机身主体采用棱角分明的多边形截面设计，

　　这种设计一方面是为了降低建模与加工的复杂度，对于FDM工艺的3D打印来说，这种大平面、少曲面的结构能够大幅减少支撑材料的使用，打印完成后的后处理工作量也能明显降低；另一方面，这种带折线的机身侧面在低速飞行状态下能够提供一定的侧向安定性，搭配两侧后掠式的平直机翼，能够在较低的飞行速度下维持足够的升力，适合入门级航模的低速飞行场景。机翼与机身采用一体化融合的过渡设计，没有额外的机翼连接件，从结构力学角度来看，这种设计能够消除机翼与机身连接位置的应力集中点，在做小过载机动动作或者轻微碰撞的时候，不容易出现机翼断裂的问题，对于教学场景下频繁拿取、搬运的使用场景来说，结构耐用性有明显提升。机身上方设置的两个垂直凸起结构，是预留的垂尾安装基座，既可以直接作为简化版垂尾维持航向稳定性，也可以在这个基座上加装独立的可动舵面，搭配舵机实现航向控制功能，给后续的功能改装预留了足够的安装空间。机身尾部的收缩段是按照喷气动力的安装需求设计的，内部预留了标准的动力舱安装空间，可以适配直径20mm到28mm之间的小型电动涵道风扇，安装边界做了1mm的余量设计，不需要额外打磨就能完成动力组件的装配，同时尾部的收缩角度经过反复调整，既能够减少尾部的气流分离阻力，也不会对涵道风扇的排气效率造成明显影响。设计思路上没有照搬真实喷气式战斗机的复杂曲面外形，而是在保证核心气动布局逻辑正确的前提下，尽可能简化结构特征：机翼的后掠角度设置为35度，这个角度在低速航模的应用场景下，

　　能够在升力系数和飞行阻力之间取得较好的平衡，不会因为后掠角度过大导致低速下容易失速，也不会因为后掠角度太小导致高速飞行时阻力过高。机翼的翼型采用简化的平板翼型，厚度为弦长的8%，这种翼型虽然升阻比不如专业的低速翼型，但加工难度极低，对于手工制作或者3D打印来说，成型精度更容易保证，而且在低速飞行状态下，平板翼型的性能完全能够满足使用需求，不会出现明显的性能短板。机身的整体长度与翼展的比例设置为1:1.2，这个比例能够让飞行器的纵向和航向稳定性都处于比较适中的状态，不需要额外增加配重就能让整机的重心落在机翼弦长30%的最优位置，对于新手制作调试来说，能够减少很多重心调整的工作量。在安装边界的设计上，所有的结构件壁厚都统一设置为2mm，

　　这个厚度既能够保证PLA材质打印后的结构强度，拿取时不会轻易变形损坏，也不会因为壁厚过大导致整机重量过高，影响飞行性能。机身内部预留了20mm见方的电池安装舱，位置刚好在整机重心点附近，安装电池后不需要额外调整配重就能维持重心平衡，电池舱的盖板采用卡扣式设计，不需要螺丝就能固定，日常更换电池非常方便。机身头部做了30度的收缩过渡，既能够减少头部的飞行阻力，也预留了足够的空间安装小型摄像头或者配重块，方便使用者根据自己的需求调整整机的重心位置或者加装航拍组件。起落架部分没有做复杂的收放结构，而是在机身腹部预留了三个起落架安装孔位，使用者可以根据自己的需求加装固定式起落架，不需要对机身结构做额外的切割修改，孔位的位置经过计算，加装起落架后整机的地面滑跑角度为5度，刚好符合起飞滑跑的迎角需求，不需要额外调整起落架高度。从结构设计的细节来看，所有的棱角位置都做了0.5mm的圆角过渡，一方面是避免尖锐边角在使用过程中划伤使用者，尤其是在教学场景下，未成年人接触的时候不会有安全隐患；另一方面，圆角过渡也能够减少3D打印过程中的应力集中，避免打印完成后出现边角翘曲的问题。机翼的前后缘都做了1mm的倒角处理，能够减少机翼前缘的气流分离，提升低速下的升力表现，虽然是简化设计，但每一处结构细节都对应了实际使用场景下的需求，没有多余的装饰性结构，所有的外形特征都有对应的工程逻辑支撑。
