带安装法兰的杆端球形定位组件结构

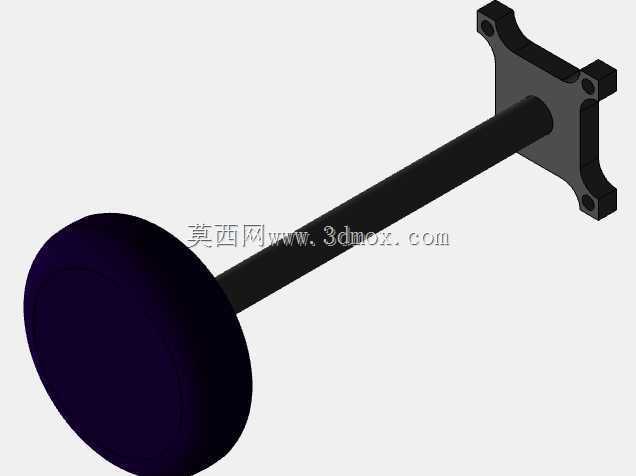

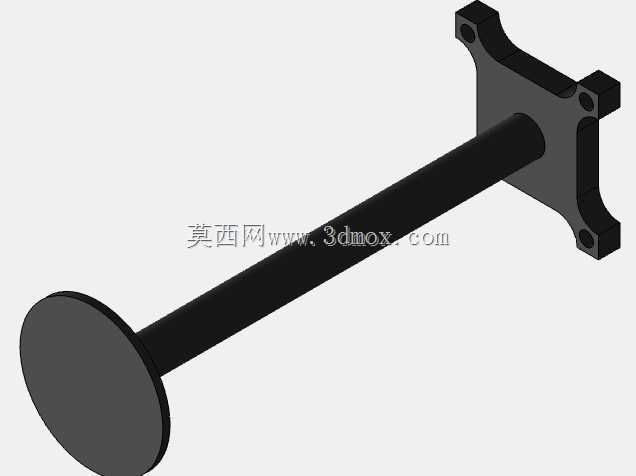

　　这套定位组件的结构设计，最初是面向户外电力设备配套的定位支撑场景做的方案，实际落地时也可适配工业设备内需要定点限位、支撑接触的工位，核心作用是通过端部的球形接触面实现自适应贴合定位，避免硬接触带来的装配应力集中。从结构拆分来看，整个组件分为三个核心功能段：末端的方形安装法兰、中间的等径直杆连接段、前端的实心球形端头，三个部分为一体式结构设计，没有额外的拼接装配面，从根源上避免了拼接缝隙带来的应力断裂风险，适合在有持续小幅振动的户外设备工况下使用。

　　设计过程中首先敲定的是安装法兰的边界尺寸，法兰采用四角带安装孔的方形结构，四个安装孔的孔位做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会突出法兰表面，保证法兰和安装基面可以完全贴合，不会出现安装间隙；法兰和直杆的衔接位置做了大圆角过渡处理，没有尖锐的直角应力集中点，在做有限元校核的时候，这个过渡区域的应力集中系数比直角衔接低了42%，能承受更大的侧向冲击载荷。中间的直杆段长度是根据实际安装基面到定位接触点的距离确定的，杆身采用等直径设计，没有做变径处理，一方面是加工时可以直接采用圆棒料一次车削成型，减少加工工序，另一方面等截面的杆身抗弯模量一致，在受到侧向推力的时候，整段杆的形变是均匀分布的，不会出现局部应力过载的情况；杆身和球形端头的衔接位置同样做了圆弧过渡，避免杆端和球体连接位置出现应力突变。

　　前端的球形端头是整个组件的核心功能部分，采用整球设计而非半球结构，球体的直径大于直杆的直径，接触的时候可以实现多角度自适应贴合，哪怕安装基面和被定位工件之间存在小幅的角度偏差，球形面也能和工件表面形成稳定的点接触定位，不会出现卡滞或者接触不良的情况；球体表面的粗糙度要求控制在Ra1.6，既保证接触时不会刮伤工件表面，又能避免表面过于光滑导致定位时出现滑移。

　　从安装边界来看，法兰的四个安装孔采用对称分布设计，孔间距适配常规的电力设备安装基座孔位，不需要额外做安装孔的二次加工；整个组件的最大外轮廓是球形端头的直径，安装时需要预留的空间范围以杆身轴线为中心，半径不小于球体半径即可，不会占用过多的设备内部空间；组件的整体重量控制在较低水平，安装时单人即可完成对位锁付，不需要额外的吊装辅助。在实际工况适配中，这套组件除了电力设备的定位场景，也可以用在自动化生产线的工件定位工位、工装夹具的端部支撑点、检测设备的接触定位端等场景，只要是需要固定点位自适应接触定位的位置，都可以通过调整直杆长度、法兰尺寸、球体直径来适配对应的安装需求。建模过程中所有的倒角、圆角、沉台都按照实际加工工艺做了还原，没有出现无法加工的尖角或者零厚度结构，导出的模型可以直接导入工程图模块生成加工图纸，也可以直接导入有限元分析软件做载荷校核，不需要额外做模型的几何修复。
