电力配套用壁挂式储能电池箱体结构设计

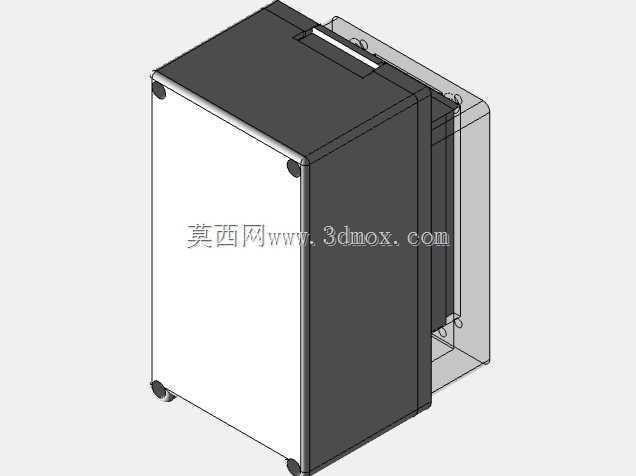

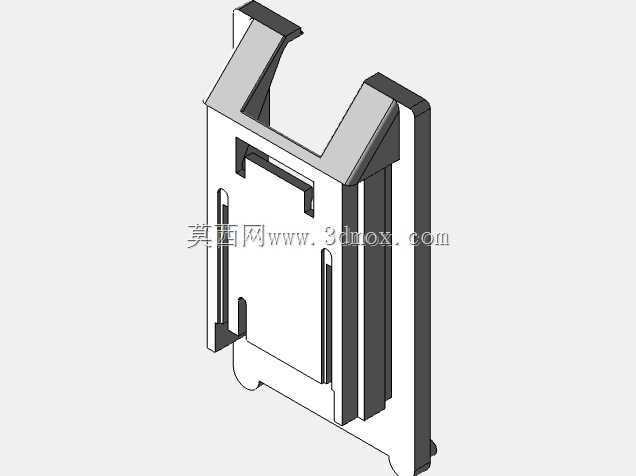

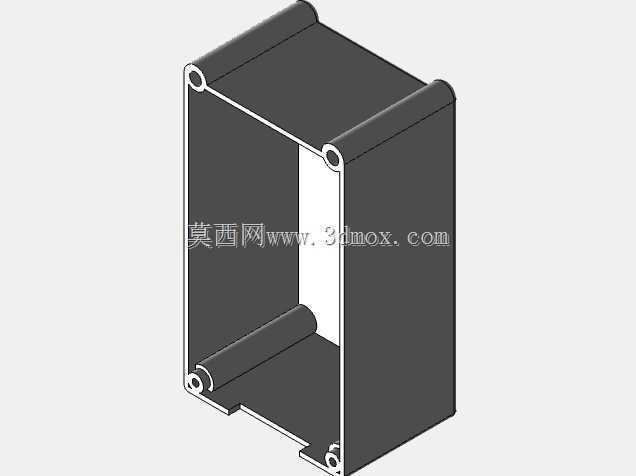

　　在电力输配末端的台区储能、户用分布式光伏配套、小型通讯基站后备供电场景中，电池箱体作为储能电芯的承载与防护结构，其设计合理性直接影响整套供电系统的运行稳定性与维护便捷性。这款电池箱采用壁挂式安装的结构思路，整体为方正立式钣金壳体，主体框架采用1.5mm厚冷轧钢板折弯拼焊成型，外部做静电喷塑处理，兼顾结构强度与户外耐候性能，可适配室内外壁挂、机柜内嵌等多种安装场景。从结构细节来看，箱体正面采用可拆卸式整面盖板，通过侧边隐藏式卡扣与底部两颗M5内六角螺丝实现固定，日常维护电芯或接线时无需完全拆下盖板，松开底部螺丝即可向上翻起盖板完成操作，大幅降低现场运维的操作难度。箱体顶部预留宽度20mm的穿线槽，槽内配置橡胶护线圈，可容纳总正总负动力线、通讯采样线同时穿出，避免线缆敷设时被钣金锐边割破绝缘层，同时护线圈与线缆之间的过盈配合可阻挡灰尘、凝露沿线缆进入箱体内部。箱体两侧设置对称的内凹式挂装孔，挂孔上部为直径12mm的圆孔，下部为宽度6mm的长槽，现场安装时可先将膨胀螺栓固定在墙面或安装架上，再将箱体挂孔对准螺栓卡入长槽即可完成定位，无需托举箱体拧紧紧固件，单人即可完成10kg级整箱的安装作业，适配现场复杂的安装条件。箱体内部设置三层电芯安装位，每层可容纳标准尺寸的磷酸铁锂电芯模组，模组与箱体底板之间预留5mm的散热间隙，箱体背部对应每层模组位置冲压出阵列式散热凸点，既增强了背板的结构刚度避免挂装后变形，

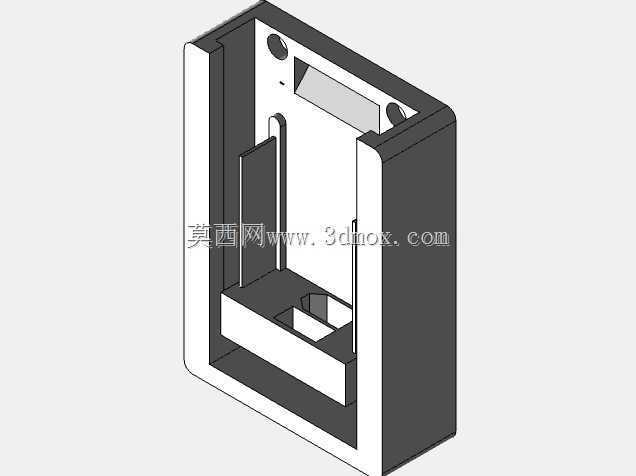

　　又能让电芯产生的热量通过凸点与安装墙面之间的空气层快速散出，无需额外加装散热风扇即可满足0-40℃环境下的持续运行要求。箱体右侧设置独立的接线腔，与电芯仓之间通过绝缘隔板完全分隔，接线腔内预留BMS管理板安装柱、空气开关固定位、接线端子排安装槽，强弱电走线完全分离，避免动力线对通讯采样信号产生电磁干扰。接线腔盖板采用透明PC材质，无需打开盖板即可直观观察空气开关状态、接线端子有无松动烧蚀痕迹，日常巡检效率提升明显。箱体底部设置两个直径8mm的透气阀，采用防水透气膜结构，可平衡箱体内外气压差，避免昼夜温差导致箱体内壁产生凝露，同时透气阀的防护等级达到IP65，可阻挡飞溅水花与灰尘进入。从安装边界来看，

　　箱体整体外形尺寸控制在宽220mm、深180mm、高350mm，挂装孔中心距为180mm，底部距离墙面安装面的间隙为10mm，可直接适配现有多数壁挂式变压器配套储能柜的预留安装位，无需对原有安装架进行改造即可直接替换老旧电池箱体。在结构强度设计上，箱体四个边角处设置内嵌式橡胶缓冲垫，既可以避免安装运输过程中钣金边角磕碰变形，又能在壁挂安装后让箱体与墙面之间形成柔性接触，减少墙面震动传递到电芯模组，提升电芯运行的稳定性。箱体前盖板上部设置内嵌式提手，提手与盖板一体冲压成型，无突出结构，不会额外占用安装空间，搬运时可直接握持提手转移箱体，无需额外配置打包带。考虑到电力现场的运维需求，箱体前盖板预留了标签粘贴位，可粘贴电池组参数、

　　运维记录等标识，标签位做下沉0.5mm的凹槽处理，粘贴的标签不会被剐蹭脱落。整个箱体的钣金折弯圆角统一为R2，无尖锐外露边角，避免现场安装维护时划伤操作人员。在装配逻辑上，所有内部安装柱均采用压铆螺母固定在箱体钣金上，无焊接凸点，避免焊接应力导致钣金变形，同时所有压铆螺母的位置均做了沉台处理，安装螺丝后螺丝头部不会突出钣金表面，保证箱体外壁平整，贴墙安装时无间隙。电芯仓内部的模组固定位设置了导向滑槽，安装电芯模组时可沿滑槽直接推入到位，再通过侧边两颗M4螺丝固定即可，无需反复对位调整，装配效率比传统无滑槽结构提升40%以上。针对户外使用场景，箱体所有拼接缝处均打有密封胶，盖板与箱体接触位置设置一圈2mm厚的发泡橡胶密封条，盖板锁紧后密封条压缩量为30%，可实现IP54级防护，能够阻挡雨水飞溅与直径1mm以上的灰尘进入，适配户外台区变压器旁的露天安装环境。
