无人机动力系统适配立式电机安装支架

　　在多旋翼无人机的动力系统布局中，电机支架是连接动力单元与机架主体的核心受力构件，这款立式结构的电机安装支架，主要适配中小型工业级或消费级无人机的无刷电机装配需求，承担电机运转过程中的扭矩传递、振动缓冲与位置固定作用，直接影响飞行过程中动力输出的稳定性与机架整体的结构可靠性。从实际应用场景来看，这类支架多用于轴距300-500mm的四轴、六轴飞行器，既可以适配航拍类无人机的动力挂载，也能满足小型物流配送无人机、植保作业无人机的动力安装需求，在飞行过程中需要持续承受电机高速旋转产生的交变载荷，以及飞行器机动动作带来的冲击载荷，因此结构设计上对刚度与抗疲劳性能有明确要求。

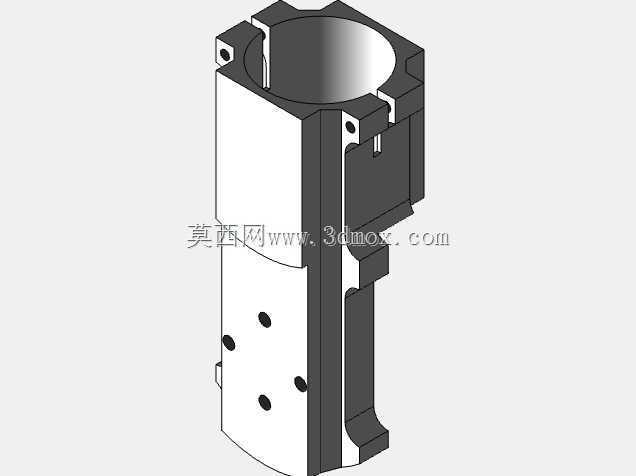

　　从结构功能特性来看，该支架采用上下分段式的腔体设计，上部的大直径圆柱腔体为电机安装位，内径尺寸匹配常用的28系列、35系列外转子无刷电机的定子外径，腔体侧壁预留的轴向开槽用于走通电机的三相供电线，同时可以在装配时提供微小的形变余量，方便电机压装到位后通过侧壁的紧固螺丝完成锁止，避免电机运转时出现周向转动。腔体周向分布的四个安装孔位对应电机端盖的固定孔距，孔位采用沉头设计，装配后螺丝端面不会突出支架表面，减少飞行过程中的气动阻力。支架下部的矩形延伸段为机架连接端，表面分布的多组通孔用于和无人机机臂的碳管或铝型材端接结构完成固定，不同位置的孔位可以适配不同宽度的机臂安装面，同时可以根据动力布局需求调整电机的安装高度，适配不同尺寸螺旋桨的离地间隙要求，避免螺旋桨旋转时与机架结构发生擦碰。

　　设计思路上，这款支架采用了一体化的切削式结构形态，没有采用多件拼接的装配方案，减少了连接环节带来的累积误差与松动风险，整体结构的力传递路径直接从上部电机腔体顺着竖向加强筋传递到下部安装面，竖向布置的加强筋沿着腔体外侧延伸，既提升了支架整体的抗弯曲刚度，又不会过多增加结构重量，符合无人机零部件轻量化的设计要求。支架的壁厚设计遵循等强度原则，电机安装位的腔体壁厚较厚，能够承受电机运转时的径向跳动载荷，下部连接段的壁厚根据受力方向做了差异化处理，沿着机臂轴向的侧壁厚度更大，抵抗飞行器俯仰、横滚机动时带来的弯矩，垂直于机臂轴向的侧壁适当减薄，在保证结构强度的前提下尽可能降低零件自重，减少飞行器的无效负载。

　　从安装边界尺寸来看，支架整体的竖向高度控制在80mm以内，上部腔体的外径不超过45mm，不会占用过多的机臂端部空间，下部安装面的宽度为30mm，能够适配标准的30mm直径圆形碳管机臂或者25*25mm规格的方形碳纤机臂安装。装配时需要注意，电机装入上部腔体后，要保证电机轴的垂直度误差不超过0.1mm，避免螺旋桨旋转时出现动平衡超标问题，下部与机臂连接时，需要在结合面添加薄橡胶减震垫，过滤电机运转时传递到机架的高频振动，避免振动传递到飞控模块影响飞行姿态判断。支架侧面预留的小尺寸凸台结构，既可以作为装配时的定位基准面，也能用于挂载电调等附属电子元件，缩短电机与电调之间的接线长度，减少动力线路的电磁干扰。

　　在实际选型应用中，这类支架的结构形态避免了传统平板式电机安装座刚度不足的问题，立式腔体结构能够对电机定子形成全周向的包裹支撑，相比两片式夹装的电机座，在大拉力输出工况下的形变更小，不会出现电机倾斜导致的动力输出方向偏移问题。对于做无人机改装或者定制化飞行器设计的结构工程师来说，这款支架的安装孔位预留了一定的调整余量，可以根据实际选用的电机型号适当扩孔调整，下部的多组安装孔也能适配不同的机臂连接方案，不需要重新设计连接转接件，能够缩短定制机型的开发周期。在三维建模过程中，这类零件需要重点关注腔体的同轴度、安装孔的位置度公差，以及加强筋与主体结构连接处的圆角处理，避免应力集中导致的结构断裂问题，同时要预留足够的装配公差，保证电机与机臂都能顺利装配到位，不会出现过盈量过大导致的零件开裂或者间隙过大导致的装配松动问题。
