四旋翼无人机机身机架一体化结构设计

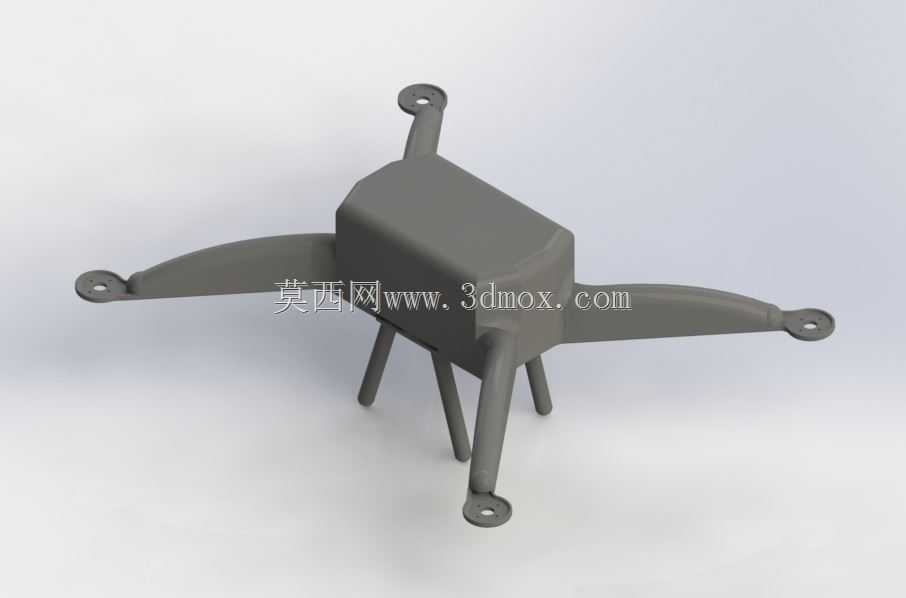

　　这款四旋翼无人机的机体结构设计，核心围绕小型消费级与轻量作业级无人机的实际使用需求展开，在结构集成度上做了针对性优化，将机身主舱与四个机臂做了一体化成型的结构考量，减少了分体装配带来的连接间隙与结构冗余重量。从实际应用场景来看，这类结构既可以适配室内航拍、轻量载荷巡检的消费级使用场景，也能通过材料选型调整满足小范围农林植保、低空测绘的轻作业需求，机臂末端预留的安装孔位可直接适配标准规格的无刷电机底座，无需额外做转接件设计，降低了整机装配的零件数量。

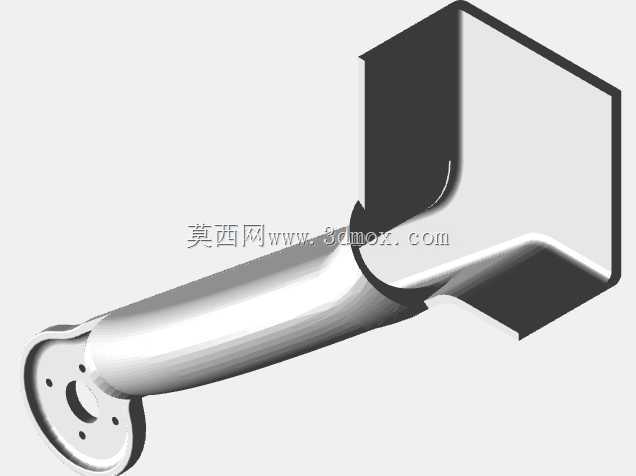

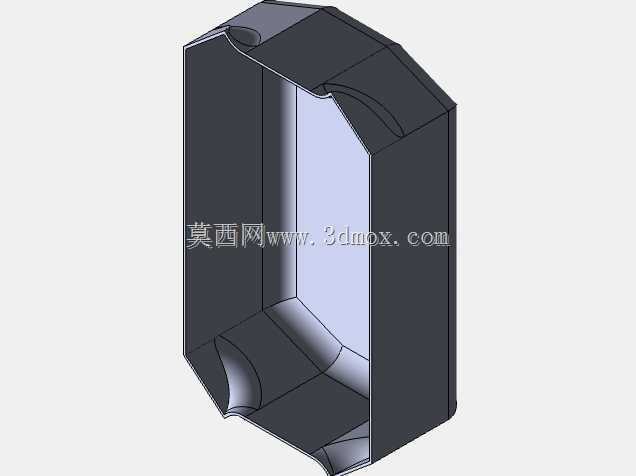

　　设计思路上优先考虑了飞行过程中的受力传递路径，四个机臂从机身主舱向外延伸时做了渐变式的截面收窄设计，靠近机身的根部截面厚度更大，能够承接电机运转产生的振动与飞行时的气动升力，避免机臂根部出现应力集中导致的断裂风险，同时机臂末端的安装平面做了下沉式定位凸台，电机安装时可以直接卡入定位，无需反复校准同轴度，提升装配效率。机身主舱采用了圆角过渡的盒式结构，内部预留的规整空间可以直接放置飞控板、电池、电调等核心元器件，舱体侧壁的厚度均匀，适配注塑或者3D打印的成型工艺，不会出现壁厚不均导致的成型缺陷，同时舱体上沿预留了盖板安装的止口结构，后续加装密封胶条即可实现一定等级的防尘防水能力，适配户外小雨环境下的飞行需求。

　　从安装边界来看，四个机臂呈X型对称分布，相邻机臂的夹角保持一致，保证飞行时的动力输出对称，机臂下方延伸出的支撑脚为一体化成型结构，无需额外加装起落架，支撑脚的末端做了圆弧过渡，降落时可以分散冲击力，同时支撑脚的长度经过核算，能够保证机身底部搭载的摄像头或者其他载荷不会触碰到地面，预留的离地间隙满足常规起降场景的需求。机臂末端的安装孔位孔间距符合主流小型无刷电机的安装标准，兼容市面上多数同规格的动力套装，用户在选型时不需要额外做孔位修改。机身主舱的内部空间尺寸经过排布，能够容纳常规规格的锂聚合物电池与标准尺寸的飞控模块，舱内的边角位置预留了走线槽位，电调与电机的连接线可以顺着机臂内部的空腔走线，避免线材外露影响气动效率，同时也能减少飞行过程中线材被气流吹动产生的振动干扰。

　　结构细节上，机臂与机身连接的位置做了圆弧过渡加强，没有出现直角衔接的结构，避免长期受交变应力产生结构疲劳，支撑脚与机臂的连接位置也做了加厚处理，应对硬降落时的冲击载荷。整个机体结构没有多余的装饰性特征，所有曲面与结构都服务于受力与装配需求，在保证结构强度的前提下尽可能去除了非必要的材料，控制整机的自重，提升飞行续航表现。对于结构设计从业者来说，这类一体化机架的设计逻辑可以参考的点在于，将受力路径、装配需求、成型工艺三个维度的需求在初始建模阶段就做整合，避免后期反复修改结构，比如机臂的截面形状既考虑了抗弯抗扭的力学性能，也兼顾了注塑成型时的拔模角度，不需要后期再做拔模修正；支撑脚的倾斜角度既保证了降落时的支撑稳定性，也不会在飞行时产生过多的气动阻力。在实际选型适配时，只需要根据预期的起飞重量调整对应位置的壁厚，或者更换碳纤维、尼龙等不同性能的材料，就可以适配不同载荷等级的飞行需求，不需要对整体结构做颠覆性修改，具备不错的结构通用性。
