无线麦克风模块化收纳壳体结构设计

　　日常音频采集作业场景里，手持无线麦克风的收纳防护一直是现场执行人员容易忽略的细节，传统的麦克风收纳多采用通用软包或者硬质塑料盒，无法和麦克风本体形成稳定的贴合限位，转运过程中容易出现磕碰、滚转，甚至会挤压麦克风拾音头的金属网罩，造成拾音精度下降。这次设计的模块化壳体，核心是解决无线麦克风在非使用状态下的防护与便携收纳问题，整体采用回转式对称结构，主体外形为类圆柱回转体，外侧做了大弧度的曲面过渡，没有尖锐的棱角，放在工具包或者作业台面上不会刮蹭其他设备的线材或者漆面。

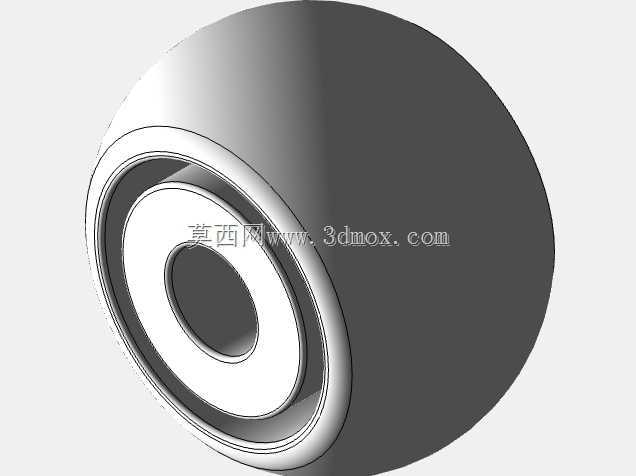

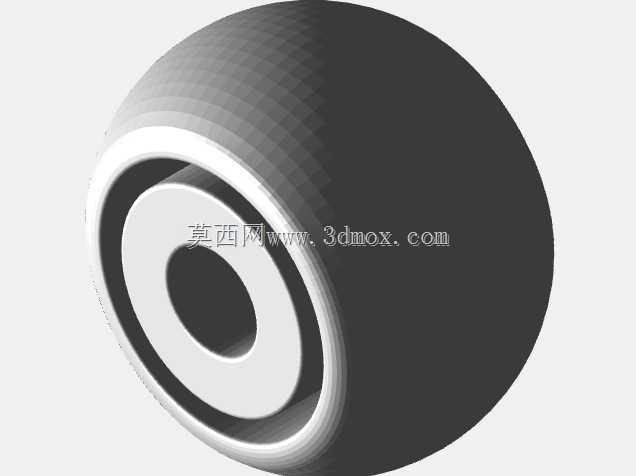

　　从结构设计思路来看，整个壳体采用分层嵌套的装配逻辑，最外侧的主体壁厚做了均匀的2mm等厚处理，既保证了ABS材质注塑成型时的流动性，避免出现缩痕、缺料等成型缺陷，也能在1.2米自由跌落的工况下吸收大部分冲击能量，保护内部的麦克风本体。内侧的环形限位台阶做了三层梯度设计，最外层台阶对应麦克风尾部的电池仓位置，过盈量控制在0.15mm，装配时不需要额外的紧固件，靠材质本身的弹性就能卡紧固定，拆卸时只需要施加轴向的推力就能取出，适合现场快速操作的使用需求。中间层的环形槽对应麦克风中部的握持防滑胶圈位置，槽宽比胶圈宽度大0.2mm，装配后胶圈不会被过度挤压变形，避免长期存放后胶圈出现老化粘连的问题。最内层的中心通孔做了倒角处理，通孔直径比麦克风拾音头的外径大1mm，预留出足够的间隙，不会触碰拾音头的金属网面，避免网面变形影响拾音指向性。

　　从安装边界来看，整个壳体的最大外径控制在65mm，轴向总长度42mm，中心通孔的直径18mm，这个尺寸可以适配市面上主流的手持动圈无线麦克风的拾音端尺寸，不需要针对单一型号做定制修改。壳体的外圆面做了细微的磨砂纹理处理，摩擦系数控制在0.3左右，手持取放的时候不容易打滑，即使手上沾有少量的汗液或者现场的粉尘，也能稳定握持。壳体的端面做了0.5mm的圆角过渡，没有锋利的飞边，装配和拆卸的时候不会划伤操作人员的手部。

　　在实际应用场景中，这个模块化壳体除了基础的收纳防护功能，还可以搭配不同的端盖组件拓展使用功能，比如搭配带背夹的端盖，可以直接夹在腰带或者摄影包的肩带上，方便户外采访、短视频拍摄时快速取放麦克风；搭配带磁吸的端盖，可以吸附在金属的设备机柜、摄影灯架上，临时放置麦克风的时候不需要额外找放置位，避免随手放置造成麦克风滚落损坏。结构设计时特意做了模块化的接口，端盖和主体的连接采用统一的旋扣结构，旋扣的旋转角度为30度，卡紧后有明显的到位反馈，不需要额外的螺丝或者胶水固定，用户可以根据自己的使用场景更换不同功能的端盖，不需要更换整个壳体，降低了后续的配件更换成本。

　　从结构强度的角度考虑，壳体的内侧环形加强筋和外圆面做了均匀的过渡连接，加强筋的厚度1.5mm，高度3mm，沿圆周方向均匀分布8根，既不会增加过多的整体重量，也能提升壳体的径向抗挤压能力，即使被工具包内的其他重物挤压，也不会出现明显的变形，卡紧麦克风的限位结构不会因为挤压出现松脱。整个壳体的重量控制在28g左右，加上麦克风本体的总重量也不会给户外携带增加过多的负担。设计时还考虑了日常清洁的需求，所有的内壁面都做了光滑过渡，没有卫生死角，沾染了灰尘或者污渍的时候，用酒精棉片直接擦拭就能清洁干净，不会在缝隙里残留污渍，适合演出、采访、户外拍摄等多场景下的高频使用需求。
