分体式通用线缆收卷卡雷特尔线盘结构

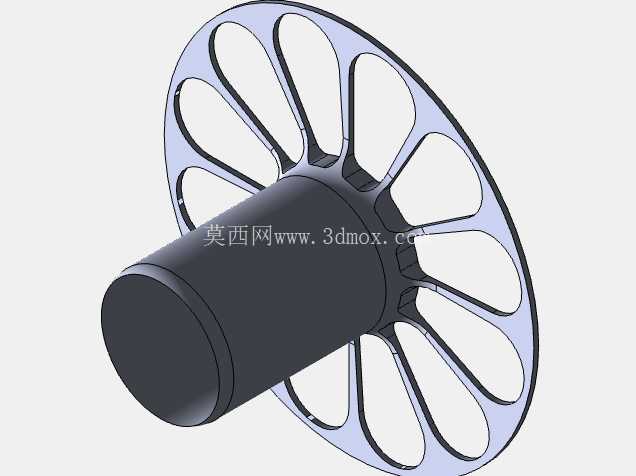

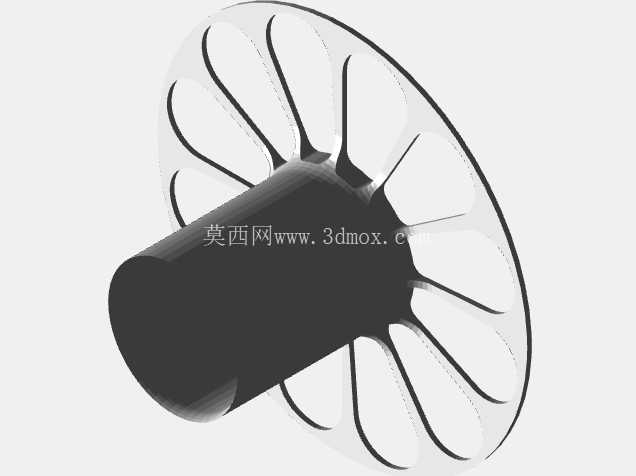

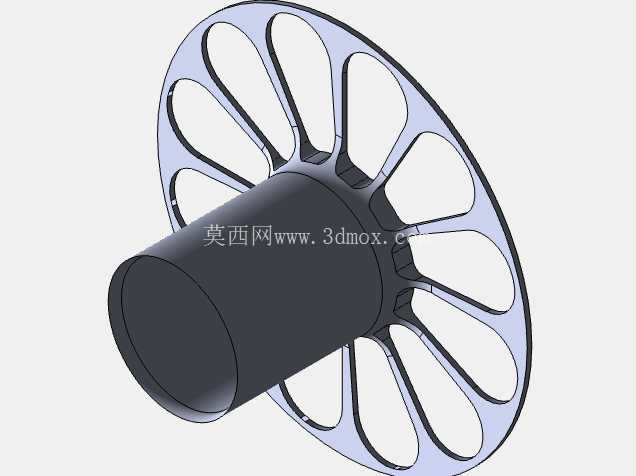

日常线缆加工、线材周转场景里，这类分体式线盘的使用频次远高于一体式结构，尤其是细径金属丝、纤维线材、通讯线缆的中转收纳环节，对绕线载体的拆装便捷性、动平衡稳定性都有明确要求。从结构本身来看，该线盘采用中心筒加单侧辐条轮缘的组合形式，中心圆柱筒体为线材缠绕的核心承载区，筒体表面做光滑圆弧过渡处理，没有尖锐棱角，避免线材收放过程中被刮伤绝缘层或者刮断纤维丝束；轮缘部分采用镂空辐条设计，十二根等距分布的辐条连接中心轮毂与外圈挡边，在保证整体结构刚度的前提下大幅降低了线盘自身重量，不管是人工搬运周转还是安装到放线架上高速转动，都能减少无效负载，降低转动惯量带来的启停冲击。

设计上采用分体式组合逻辑，中心筒与轮缘的配合面做定位止口结构，装配时无需额外工装就能快速对齐，配合锁紧件可以实现快速拆装，当需要取下整卷缠绕完成的线材时，不需要从线盘端部强行抽拉线材，拆开分体结构就能直接将整卷线料取下，避免线材散卷、弯折，这一点在多规格小批量线材生产场景里实用性极强，能减少换卷的辅助作业时间。从安装边界来看，中心筒的内孔尺寸适配常规放线架的轴径公差，轮缘的外圈直径与中心筒长度的比例经过动平衡校核，当线盘以最高300转每分钟的转速转动放线时，不会出现明显的径向跳动，辐条的等距分布让整个轮盘的质量分布均匀，高速转动时的振动幅值控制在0.2mm以内，不会因为振动导致线材张力波动，影响后续线材裁切、端子压接等工序的加工精度。

实际应用中，这类线盘除了用于工厂内部的线材周转，还能适配户外布线作业的临时放线需求，镂空的辐条间隙可以作为手持受力点，搬运时手指卡入辐条间隙就能稳定持握，不会出现滑脱问题；分体结构的设计也让线盘的维护成本更低，当某一部分出现磕碰损伤时，不需要整体报废，更换对应损坏的部件即可继续使用。结构细节上，辐条与中心轮毂、外圈挡边的连接位置都做了圆角过渡，避免应力集中，即使长期承受满卷线材的径向载荷，也不会在连接位置出现疲劳断裂；轮缘的挡边高度根据常规线材卷的最大缠绕半径设计，既不会因为挡边过低导致线材滑出线盘，也不会因为挡边过高浪费材料、增加整体重量。中心筒的壁厚经过载荷校核，满卷状态下筒体的径向变形量小于0.1mm，不会因为筒体变形导致内层线材被挤压变形，对于线径公差要求严格的精密线材来说，这一设计细节能有效避免线材在存储过程中出现压痕、椭圆度超差的问题。

从建模逻辑来看，整个结构采用对称建模思路，先绘制单根辐条的截面轮廓，通过圆周阵列完成整个轮缘的辐条布局，再对所有连接位置做圆角处理，中心筒与轮缘的配合位置做装配干涉检查，确保分体装配时没有卡滞、错位问题；所有尺寸的公差标注都适配铸造加工的工艺要求，拔模斜度设置在合理区间，不需要后续大量机加工就能满足装配精度要求，适合采用铸造工艺批量生产，生产效率高，单件成本可控。在实际选型适配时，需要根据所缠绕线材的线径、单卷最大重量匹配对应的轴孔配合公差，如果是用于高速放线场景，还可以在中心筒内孔加装轴承衬套，进一步降低转动阻力，减少轴与孔之间的磨损，延长线盘的使用寿命。
