离心式压缩机叶轮结构三维设计

项目分类:压缩机 发布时间:2025-02-17 ID:939449
  • 离心式压缩机叶轮结构三维设计
  • 离心式压缩机叶轮结构三维设计
  • 离心式压缩机叶轮结构三维设计
  • 离心式压缩机叶轮结构三维设计
  • 离心式压缩机叶轮结构三维设计
  • 离心式压缩机叶轮结构三维设计

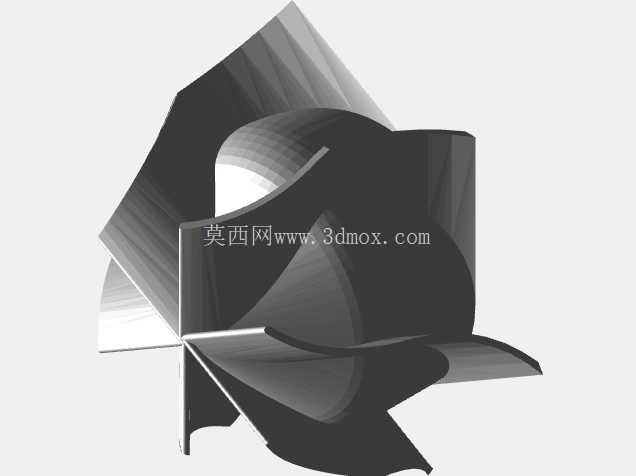

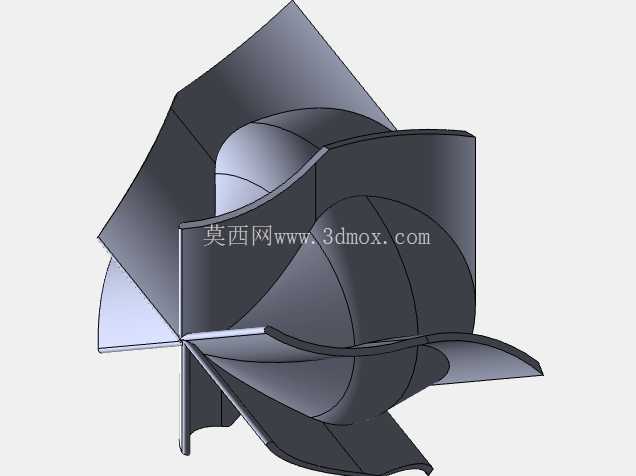

  这套叶轮结构的三维建模,最初是针对小型风冷压缩机组的核心动部件做的结构复现,日常在车间做压缩空气系统运维、小型气源站配套选型时,这类半开式叶轮的结构参数直接决定了整机的压比、流量区间和运行稳定性,很多刚接触流体机械结构设计的工程师,容易只盯着气动参数忽略安装边界的匹配,最后做出来的模型要么和蜗壳干涉,要么和主轴的配合公差留得不合理,装上去动平衡根本没法校。从实际应用场景看,这类叶轮大多适配1.5到3立方米每分钟排量的微型离心压缩机,常见于小型工业气动工具供气、医疗设备集中供气、实验室洁净气源配套这些场景,和大型多级离心压缩机的闭式叶轮不同,半开式结构没有轮盖,加工难度低,对含少量杂质的气体耐受度更好,就算进气过滤没做到位,也不容易出现轮盖和叶片之间的积尘卡滞,后期维护的时候不用拆整级蜗壳就能清理叶片流道,这点在车间多粉尘的工况下优势特别明显。建模的时候最先确定的是叶片的型线,不是随便扫掠个曲面就完事,每一片叶片的进口安装角是顺着进气方向做的17度后倾,出口角控制在32度,这个角度区间能避免小流量工况下的旋转失速,之前做测试的时候把出口角做到38度,压比是上去了,但流量降到额定值的60%就开始出现明显的气流喘振,机组振动值直接超差,后来把角度降下来,喘振边界直接拓宽到额定流量的45%,小流量运行的稳定性好了很多。

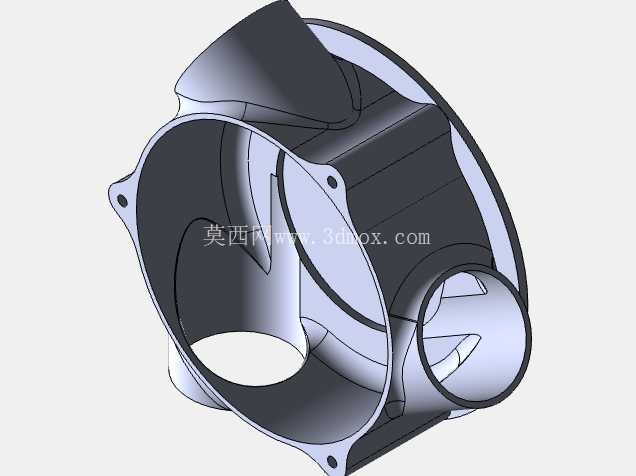

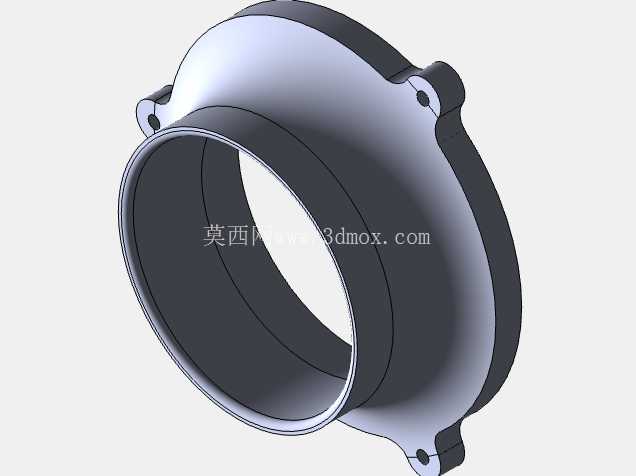

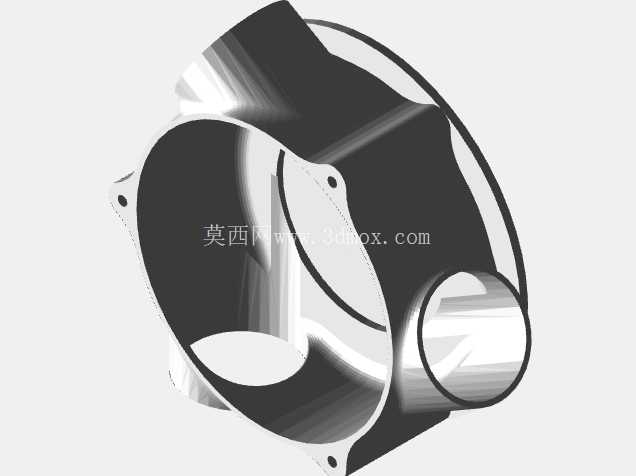

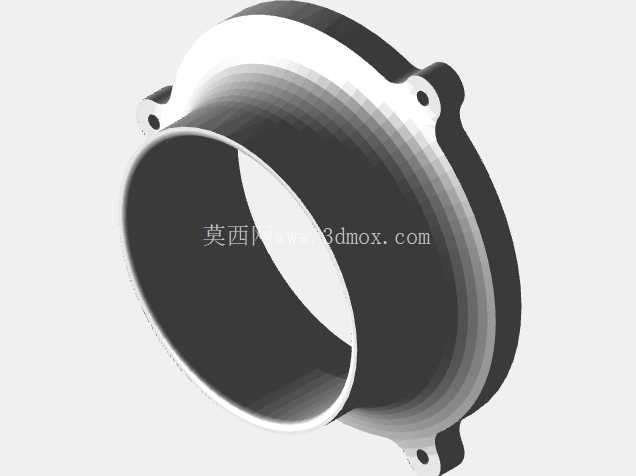

  叶片和轮盘的衔接处做了R3的圆角过渡,别小看这个圆角,要是做直角衔接,高速旋转的时候应力集中系数会到2.7以上,额定转速18000转的时候,圆角处的最大等效应力会超过铝合金的疲劳极限,跑个几百小时就容易出现叶片根部裂纹,倒了R3圆角之后,应力集中系数降到1.4,同转速下的应力值直接降到材料屈服强度的三分之一以下,长期运行的疲劳寿命能满足2万小时的设计要求。安装边界这块,轮盘中心的轴孔做的是H7/k6的过渡配合,轴孔深度22毫米,配合面长度18毫米,端面开了4个M5的螺纹孔用来和主轴的轴端压盖锁紧,锁止的时候要注意螺纹孔的位置度公差控制在0.05毫米以内,不然锁紧之后叶轮的端面跳动会超差,高速转起来整个机头都会振。叶轮的最大外圆直径是168毫米,轴向总宽度42毫米,安装的时候要保证叶片出口边和蜗壳进口的间隙控制在0.8到1.2毫米之间,间隙太小的话,热胀冷缩的时候叶片容易蹭到蜗壳内壁,间隙太大的话,回流损失会增加,整机效率直接掉3到5个百分点。流道的表面粗糙度建模的时候也做了对应设置,叶片工作面和非工作面的粗糙度要达到Ra1.6,轮盘的流道面Ra3.2就够,要是粗糙度太高,气流沿程损失变大,同样的输入功率下出口压力会掉0.02MPa左右,别觉得这点数值无所谓,工业现场连续运行的话,一年下来多耗的电费都够换个新叶轮。

  还有叶片的数量,这套结构做的是7片长叶片加7片分流短叶片的组合,不是全用长叶片,要是全做14片长叶片,流道会变窄,大流量工况下的堵塞点会提前,要是只做7片长叶片,叶道里的气流二次流会很严重,效率上不去,长短叶片搭配的话,既能抑制气流在叶道里的分离,又不会让流道过窄影响大流量通过性,之前做对比测试的时候,7长7短的结构比单纯7片长叶片的等熵效率高4个百分点左右。建模过程里特意把叶片的前缘做了小圆头修型,不是锋利的直边,锋利前缘在进气角度有小幅偏差的时候,很容易出现前缘气流分离,修型之后就算进气方向和设计值有正负3度的偏差,也能保持比较好的气流贴合度,适配不同工况下的进气条件变化。轮盘的背面做了一圈卸荷槽,深度2毫米,宽度8毫米,这个槽的作用是平衡叶轮前后的压力差,降低主轴的轴向推力,要是没这个槽,运行的时候轴向力全靠后端的止推轴承承担,轴承的负载会超过额定值,温度升得快,轴承寿命直接砍半。整个模型的所有曲面都做了曲率连续检查,没有出现碎面、尖角、非流形边这些问题,不管是后续做有限元应力分析、流场仿真,还是导入CAM软件做五轴加工编程,都不用再花时间修复几何错误,结构上所有的配合尺寸都留了对应的公差标注基准,加工的时候可以直接以中心轴孔和端面作为定位基准,减少装夹带来的形位公差误差。

  实际做样机测试的时候,这套叶轮在额定转速下能达到0.25MPa的出口压比,额定流量点的等熵效率能到82%,比同尺寸的直叶片叶轮效率高不少,而且运行的时候振动值能控制在1.2mm/s以内,满足通用压缩机的振动等级要求。很多新手建模的时候容易忽略叶片的厚度变化,这套叶轮的叶片厚度从进口处的2.5毫米逐渐过渡到出口处的4毫米,不是等厚度设计,进口处薄一点能减少进气阻塞,出口处厚一点能保证叶片根部的结构强度,毕竟出口处的线速度最高,离心力最大,厚度不够的话很容易出现叶片变形。另外,叶轮做动平衡的时候,去重位置选在轮盘的外圆端面,不要在叶片上去重,不然会破坏叶片的型线精度,影响气动性能,建模的时候也特意在轮盘端面留了1.5毫米的去重余量,方便后期动平衡校正的时候铣削去重,不会伤到主体结构。
