民航客机涡扇发动机进气整流机匣

　　本次呈现的结构为大涵道比涡扇发动机的进气整流段总成，是民用航空动力系统最前端的核心气动承载部件，直接决定发动机进气道的流场品质与整机气动效率。从实际装机场景来看，该部件安装于发动机短舱最前端，直面航班运行全周期的复杂来流条件——地面滑跑阶段会卷入跑道浮尘、细碎杂物，高空巡航阶段要承受-50℃以下的低温低压来流，起降阶段还要应对侧风、雨雾、冰雹等极端气象的冲击，因此结构设计上需要同时兼顾气动整流、异物防护、结构承载、降噪减阻多重需求。

　　从功能特性来看，该整流段的核心作用是将自由来流均匀导引入风扇叶片通道，避免进气畸变引发的压气机喘振、叶片振动等致命故障。外罩曲面采用了严格的NACA层流翼型修型，从唇口到风扇截面的收缩比经过多轮CFD流场迭代，确保在0-0.8马赫的全飞行速度区间内，进气道内壁面不会出现气流分离，风扇入口截面的流场不均匀度控制在5%以内，满足大涵道比风扇的稳定工作边界要求。唇口位置做了加厚的防冰腔预留结构，可引入高压压气机的热气流进行防冰加热，避免高湿低温环境下唇口结冰脱落打坏风扇叶片。

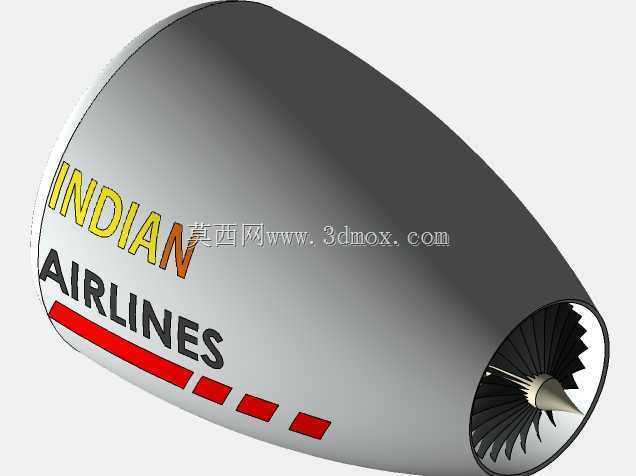

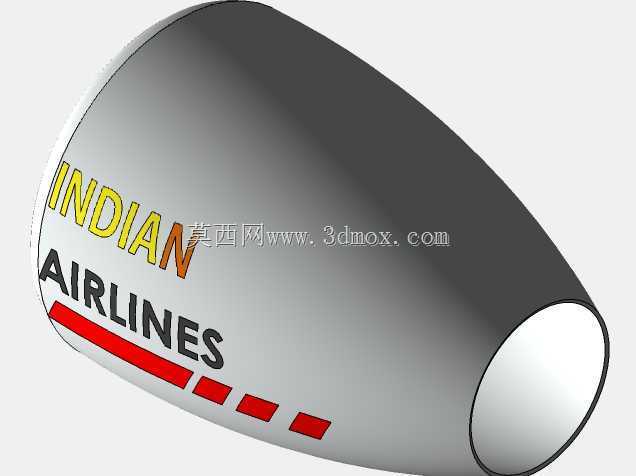

　　结构设计层面，该总成分为外整流罩、风扇导向器、前安装边三个核心部分。外整流罩采用碳纤维复合材料铺层设计的等代结构，模型中还原了蒙皮的分层厚度边界与内部的加强筋布置位置，筋条沿轴向呈辐射状分布，在保证整体刚度的前提下将结构重量控制在最低水平；整流罩外侧的标识涂装区域预留了足够的平面度公差，可满足航空公司喷涂标识的工艺要求，不会因曲面曲率过大导致标识变形。内部的风扇导向器部分还原了18片宽弦空心风扇叶片的叶型轮廓，叶片前缘做了钝化处理，可抵御小尺寸鸟撞与砂石冲击，叶片与轮毂的连接采用燕尾榫槽结构，模型中精准还原了榫槽的配合公差带，可直接用于装配干涉检查与维修拆装模拟。

　　安装边界方面，该整流段后端通过一圈精密螺栓边与高压压气机前机匣连接，安装边的螺栓孔采用不等距分布设计，避免装配时出现角度错位，安装边的端面平面度公差要求控制在0.02mm以内，保证连接后的密封性，防止高空环境下出现漏气损失。整体径向尺寸与发动机短舱的内径完全匹配，轴向安装长度预留了与进气道防冰管路、传感器线束的布置空间，不会与短舱内部的其他附属结构发生干涉。从工程应用角度来说，该模型可用于航空发动机维修培训的结构拆解教学、民航地勤的拆装模拟训练，也可作为航空类专业课程中进气道气动设计的教学演示载体，帮助设计人员直观理解大涵道比发动机进气段的气动逻辑与结构设计要点，在进行短舱改装、进气道优化设计时，可直接调用该模型进行边界匹配验证，减少重复建模的工作量。
