在航模研发与航空流体力学验证场景中,这类带展开襟翼的遥控飞机结构,核心服务于低速飞行状态下的气动性能仿真测试,区别于常规竞速类航模的设计逻辑,其整体构型围绕CFD模拟的边界条件采集需求做了针对性优化,不需要兼顾极端特技飞行的结构强度冗余,反而在气动外形的曲面连续性、翼面相对位置精度上做了更严格的控制。从实际用途来看,该结构既可以作为航模爱好者改装低速起降机型的结构参考,也能作为高校航空相关专业开展计算流体力学课程的验证载体,通过调整襟翼的展开角度,可直接采集不同迎角、不同空速下的机翼升阻比变化数据,省去了加工实体验证件的前期成本。

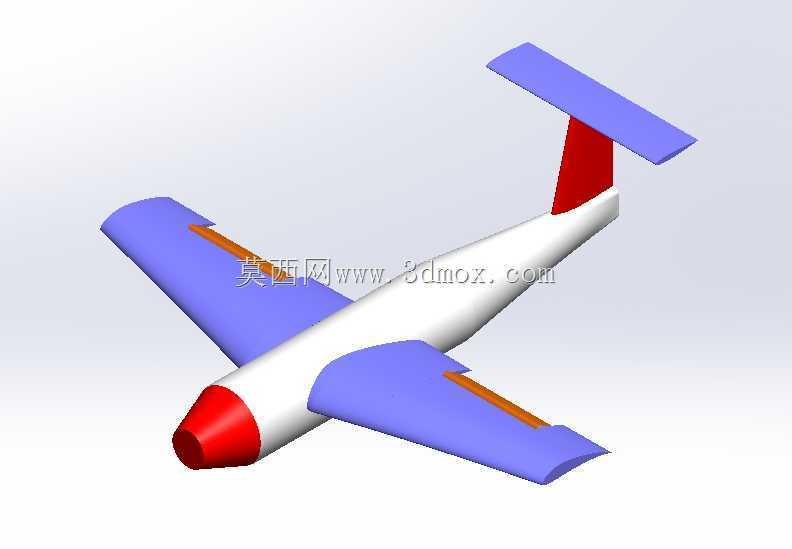

设计思路上,整机采用常规尾翼布局,机头做钝圆收敛处理,避免尖锐机头在低速CFD模拟中出现不必要的激波干扰,机身主体为等直径圆柱段过渡,既降低了建模时的曲面拼接误差,也能减少模拟过程中机身紊流对翼面气流的干扰。主翼采用平直翼构型,襟翼布置在主翼后缘内侧,展开状态下与主翼翼面形成固定夹角,这个角度的设定参考了真实轻型飞机着陆阶段的襟翼偏转范围,能够在模拟中复现低速增升的气流状态,襟翼与主翼的接缝处做了极小的间隙处理,避免缝隙气流在CFD计算中产生非必要的涡流干扰,影响最终的仿真数据准确性。垂尾与平尾采用常规十字尾布局,垂尾高度与平尾展长的比例经过调整,能够保证模拟过程中整机纵向与航向稳定性的气流特征符合真实飞行状态,尾翼与机身的连接段做了平滑过渡,没有突兀的结构凸起,尽可能减少附加阻力对模拟结果的影响。
从安装边界与尺寸逻辑来看,整机的翼展、机身长度、尾翼力臂的比例参考了常规1.2米翼展级别的遥控滑翔机参数,主翼安装角设定为2度,水平尾翼安装角为0度,重心位置落在主翼弦长30%的位置,这个重心范围既符合真实航模的飞行配平要求,也能让CFD模拟中的整机压力中心与重心匹配,避免出现模拟过程中姿态自动发散的问题。襟翼的展开角度锁定在30度,这个角度是轻型飞机低速起降阶段常用的襟翼偏转角度,既能够获得足够的升力系数提升,也不会因为襟翼角度过大导致阻力激增进入失速状态,在建模过程中,所有翼面的翼型都采用了相对厚度12%的低速翼型,翼型的最大厚度位置在弦长30%处,能够在低雷诺数下保持较好的层流特性,适配CFD模拟中常用的低雷诺数湍流模型计算要求。

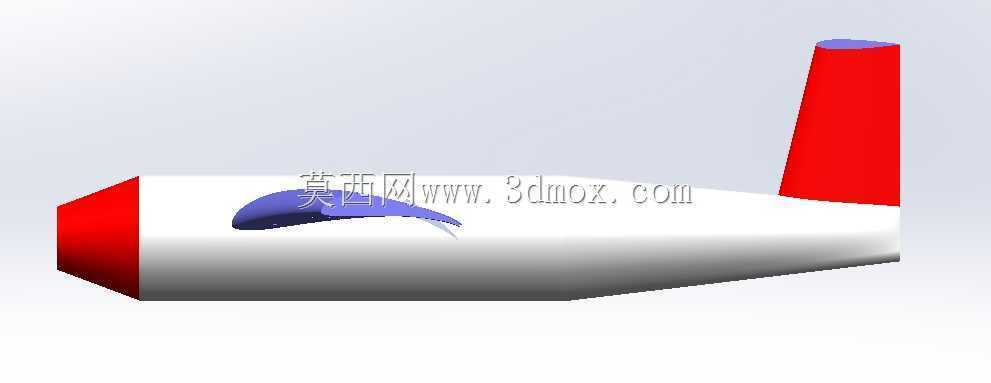

结构细节上,机身没有预留过多的设备安装槽位,因为该结构的核心用途是气动模拟,不需要考虑实际航模中的电池、舵机、接收机等电子设备的安装空间,整个机身外壳为连续封闭曲面,所有翼面与机身的连接位置都做了曲率连续处理,不存在几何上的尖角、破面、重叠面等会导致CFD网格划分失败的问题。主翼上的橙色标识条仅为视觉区分作用,在实际模拟计算中可以通过曲面分组单独设置边界条件,不会对气流计算产生影响。机头的红色整流罩部分与机身主体为同轴设计,整流罩的收敛曲线经过优化,能够让机头来流平滑过渡到机身圆柱段,减少机头处的气流分离。尾翼的连接段做了整流填充,让垂尾、平尾与机身的连接处没有直角台阶,避免在连接处产生马蹄涡影响尾翼的气流模拟精度。
在实际工程应用中,这类模型导入CFD软件后,可以直接划分结构化网格,在机翼前缘、襟翼缝隙、尾翼连接处等气流变化剧烈的位置做网格加密,能够快速得到不同来流速度、不同迎角下的整机升力、阻力、俯仰力矩系数,既可以用于验证襟翼增升效果的理论计算结果,也能作为航模设计初期的气动性能快速评估载体,相比直接加工实体航模进行风洞测试,这种经过几何清理的三维模型能够大幅缩短前期研发周期,降低验证成本。同时,该模型的几何特征足够简洁,也适合作为CFD入门学习者的练习案例,通过调整襟翼角度、翼型参数、尾翼尺寸等变量,可直观观察不同结构参数对整机气动性能的影响,帮助学习者理解飞行器气动布局的基本设计逻辑。
