电力配套箱式蓄电池壳体结构设计

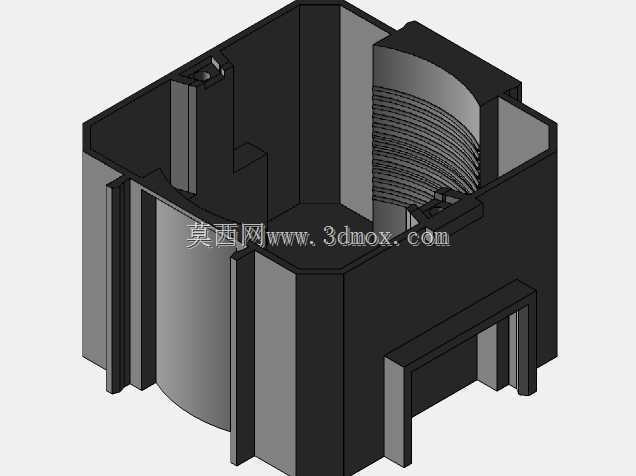

　　在电力输配、工业备电、通讯基站供电等场景中，蓄电池作为储能核心载体，其壳体的结构合理性直接决定了电芯排布的稳定性、运维操作的便捷性以及长期运行的防护可靠性，本次呈现的箱式蓄电池壳体结构，正是围绕电力场景下的储能安装需求完成的结构设计。从实际安装边界来看，该壳体采用方形切角的外轮廓设计，在预留内部电芯组安装空间的同时，切角结构能够适配电力柜、箱变内部的转角安装位，避免常规方壳在柜体边角安装时出现的空间浪费，也能减少安装过程中边角磕碰柜体内部线缆、元器件的风险。壳体侧壁设置有多道纵向加强筋结构，这类加强筋并非等厚均匀排布，而是对应内部极群组的安装卡位位置做了加厚处理，一方面能够提升壳体整体的抗形变能力，

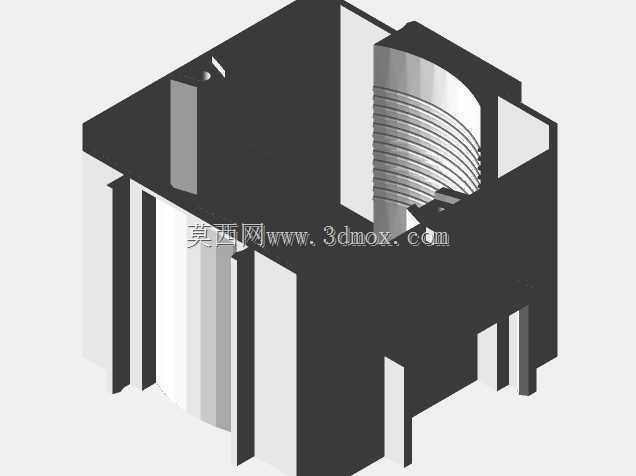

　　在堆叠存放或者柜体内部受侧向挤压时，避免壳体变形挤压内部电芯导致极片错位、电解液泄漏；另一方面，加强筋形成的内凸卡位可以直接作为电芯组的定位基准，组装时无需额外加装定位衬套，就能将极群组精准卡入预设位置，减少组装工序的零件数量，提升装配效率。壳体内部一侧预留了弧形的卷绕式电芯容纳腔，腔壁设置有多道平行的环形限位筋，这类筋位的间距匹配常规铅酸储能蓄电池的极群缠绕外径，能够限制极群在腔体内的径向窜动，即便设备在运输过程中产生持续振动，极群也不会与壳体内壁发生硬碰撞，降低极耳断裂、隔板磨损的故障概率。壳体开口侧设置有阶梯式的封边结构，封边台阶的宽度与密封胶圈的压缩量做了匹配设计，当盖板扣合后，胶圈被压缩至预设厚度，

　　能够达到IP54级的防护效果，满足电力户外柜、地下配电房等多尘、潮湿场景的使用要求，避免水汽、粉尘进入壳体内部导致极柱腐蚀、绝缘性能下降。在安装接口设计上，壳体外侧预留的凸台结构对应极柱的穿出位置，凸台高度高于壳体侧壁平面，能够避免安装表面积水顺着极柱流入壳体内部，同时凸台周边设置的安装孔位可以直接适配常规蓄电池的连片接线尺寸，无需额外转接件就能完成多组蓄电池的串并联接线。不同于民用小型蓄电池的壳体设计，该结构在壳体底部设置了内凹的叉车槽位，适配电力储能场景中大容量蓄电池的搬运需求，运维人员可以使用手动液压叉直接完成整组电池的移位更换，无需额外吊装或者人工抬运，降低大容量电池运维过程中的安全风险。从结构设计的逻辑来看，

　　整个壳体没有多余的装饰性结构，所有的筋位、凸台、凹槽都对应实际的装配、防护、搬运需求，壁厚设计采用渐变式处理，受力集中的卡位、安装孔位置壁厚做了加厚处理，非受力区域适当减薄，在保证结构强度满足GB/T 5008系列蓄电池壳体标准要求的前提下，尽可能降低壳体的材料用量，控制整体重量。在实际选型适配过程中，该壳体结构可以适配100Ah到200Ah区间的固定型阀控密封式铅酸蓄电池，也可通过调整内部筋位间距适配磷酸铁锂储能电芯的排布，能够覆盖箱式变压器配套备电、通讯基站后备电源、工业UPS储能等多个场景的使用需求，安装孔位的中心距匹配行业通用的蓄电池架安装尺寸，替换现有同规格蓄电池壳体时无需调整安装架结构，具备较好的通用性。壳体的分模线设置在侧壁加强筋的中线位置，能够减少注塑生产过程中的飞边处理工作量，同时分模线位置与加强筋重合，不会影响壳体的外观平整度，也不会在分模线位置形成应力集中点，提升壳体长期使用的抗老化开裂性能。针对电力场景中可能出现的低温环境，壳体材料选型预留了改性ABS的适配空间，结构上的圆角过渡处理能够降低低温环境下的应力开裂风险，所有转角位置都做了R3以上的圆角处理，避免直角位置在温度循环过程中出现应力累积导致的开裂问题。
