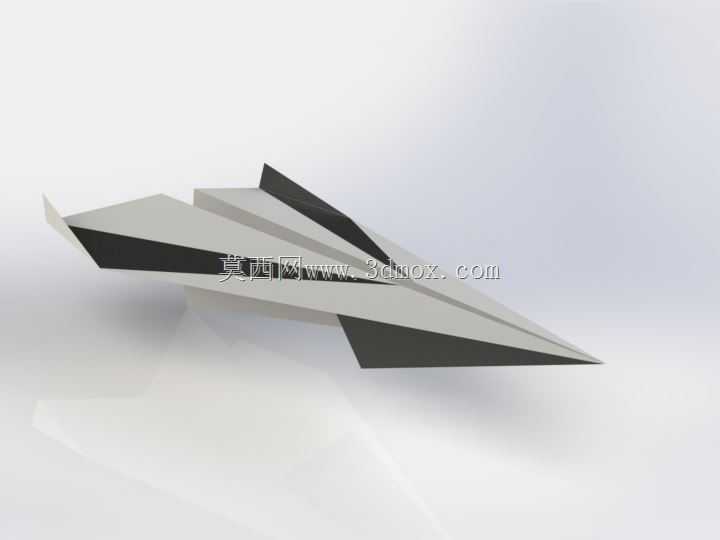

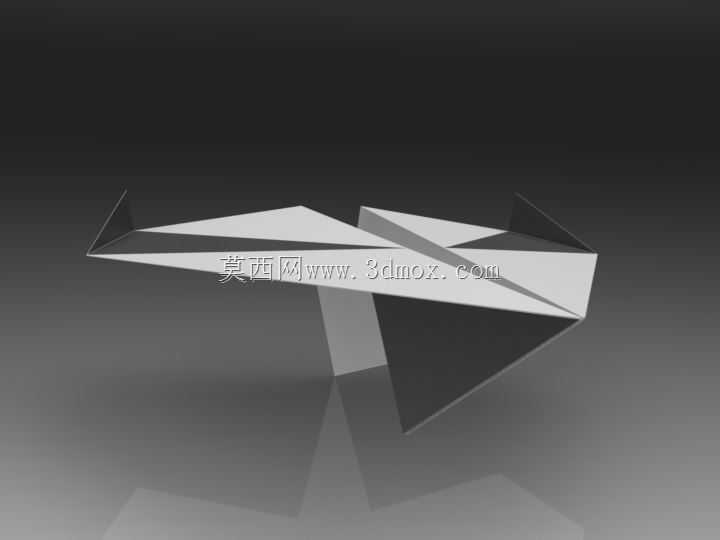

折纸风格仿真纸飞机飞行器结构设计

　　这款折纸风格的纸飞机结构，在航模科普教学、青少年科创实践、低速空气动力学验证场景中有着较高的实用价值，不同于普通手工折叠的纸质作品，该三维结构将传统折纸的几何逻辑转化为可参数化调整的刚性结构，既保留了经典纸风筝（纸飞机）的气动外形优势，又能通过结构参数调整适配不同的飞行性能需求。从实际用途来看，该结构可直接作为手抛航模的结构基准，也可作为小型电动航模的机身主体框架，适配轻质泡沫、薄玻纤板、3D打印PLA等多种加工材料，在中小学科创教育场景中，可作为空气动力学教学的具象化载体，帮助学习者直观理解机翼后掠角、重心位置、翼面载荷对飞行轨迹的影响；在文创产品开发场景中，该结构可衍生为桌面摆件、拼装玩具、主题装饰构件，适配不同的商业化落地需求。

　　从功能特性来看，该结构采用经典的三角翼无尾布局，机身与机翼为一体化折面结构，没有额外的拼接接缝，整体结构刚度分布均匀，在承受手抛初始冲击力时，应力可沿折面棱线均匀分散，避免局部结构变形。机翼前缘采用大后掠角设计，可有效降低低速飞行时的诱导阻力，机翼后缘设置有一体式的升降舵面结构，可通过小幅弯折调整舵面角度，实现飞行姿态的微调；机身头部做了加厚配重设计，可通过调整头部配重块的位置，将整机重心控制在机翼弦长的1/4处，匹配最佳滑翔攻角，保证滑翔阶段的飞行稳定性。机翼上下表面的折面角度经过反复校准，翼型采用薄平板翼型的变体，折痕位置对应结构加强筋，在保证翼面平整度的同时，无需额外添加支撑结构即可维持翼面形状，大幅降低整体结构重量。

　　设计思路上，完全还原传统手工折纸的几何生成逻辑，所有曲面均由平面折面拼接而成，没有复杂的自由曲面，建模过程中先绘制二维展开图的轮廓线，通过钣金折弯特征生成三维结构，每一条折痕对应一个折弯角度参数，可通过调整折弯角度快速修改整机的气动外形，比如调整机翼上反角可增强飞行的横向稳定性，调整机身垂尾的折起高度可增强航向稳定性。结构设计时充分考虑了不同加工工艺的适配性：若采用薄板材切割加工，可直接导出二维展开图进行激光切割，加工后沿折痕弯折即可完成组装，无需额外的粘接或紧固件；若采用3D打印加工，可将整体结构拆分为上下两个对称部件，打印后通过卡扣拼接即可，打印时无需添加支撑结构，大幅降低打印成本与后处理工作量。

　　从外形尺寸与安装边界来看，该结构的基准尺寸适配常规手抛航模的使用需求，整机展弦比控制在1.8左右，机身长度与翼展的比例约为1.2:1，整体外轮廓无突出的尖锐结构，所有折边均做了微小的圆角过渡，避免使用过程中划伤。结构预留了标准化的安装接口：机身头部预留有直径10mm的配重安装槽，可根据飞行需求添加不同重量的配重块；机身中部预留有20mm见方的设备安装位，可搭载重量不超过10g的微型动力模块、遥控接收模块或摄像模块，拓展为电动遥控航模；机翼后缘的舵面与主翼面之间预留有0.2mm的工艺间隙，保证舵面转动时无结构干涉，舵面根部预留有直径1mm的舵机连杆安装孔，可直接适配微型舵机的驱动需求。整机结构的最大外轮廓尺寸控制在300mm翼展、250mm机身长度范围内，既保证了手抛时的握持舒适度，又能满足室内、室外无风环境下的滑翔飞行需求，结构的所有棱边均做了等强度设计，在跌落冲击时，折痕位置可通过微小的弹性变形吸收冲击能量，避免结构出现不可逆的损坏，大幅提升产品的使用寿命。
