全避震山地越野自行车整车结构

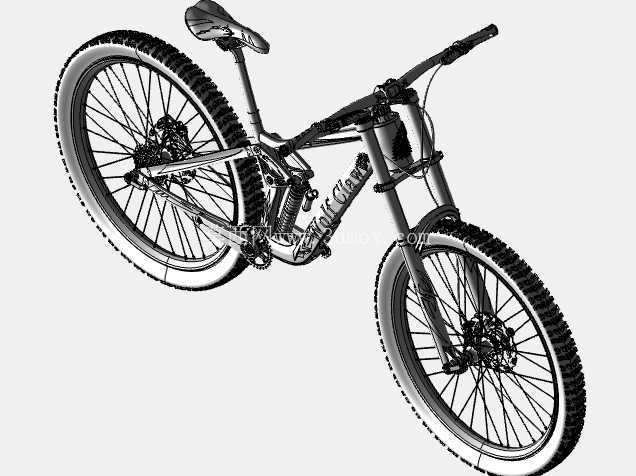

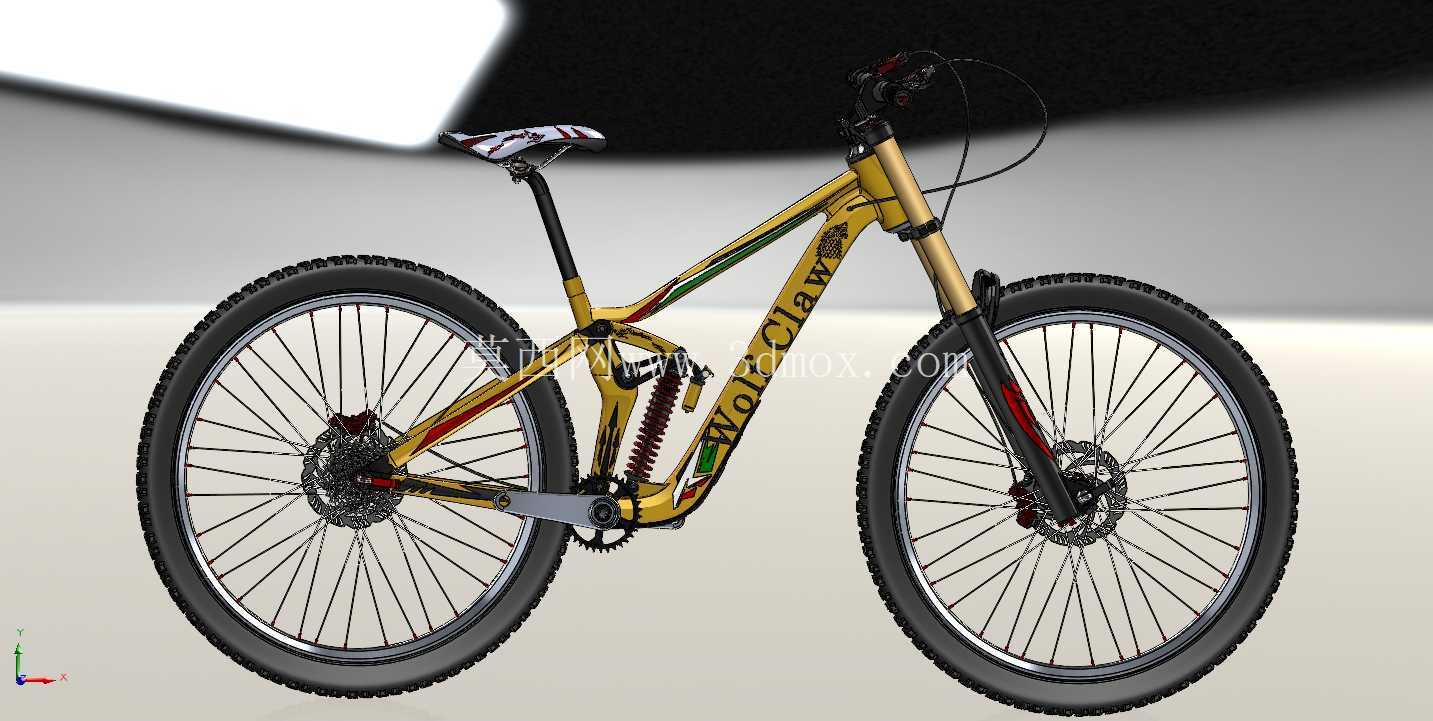

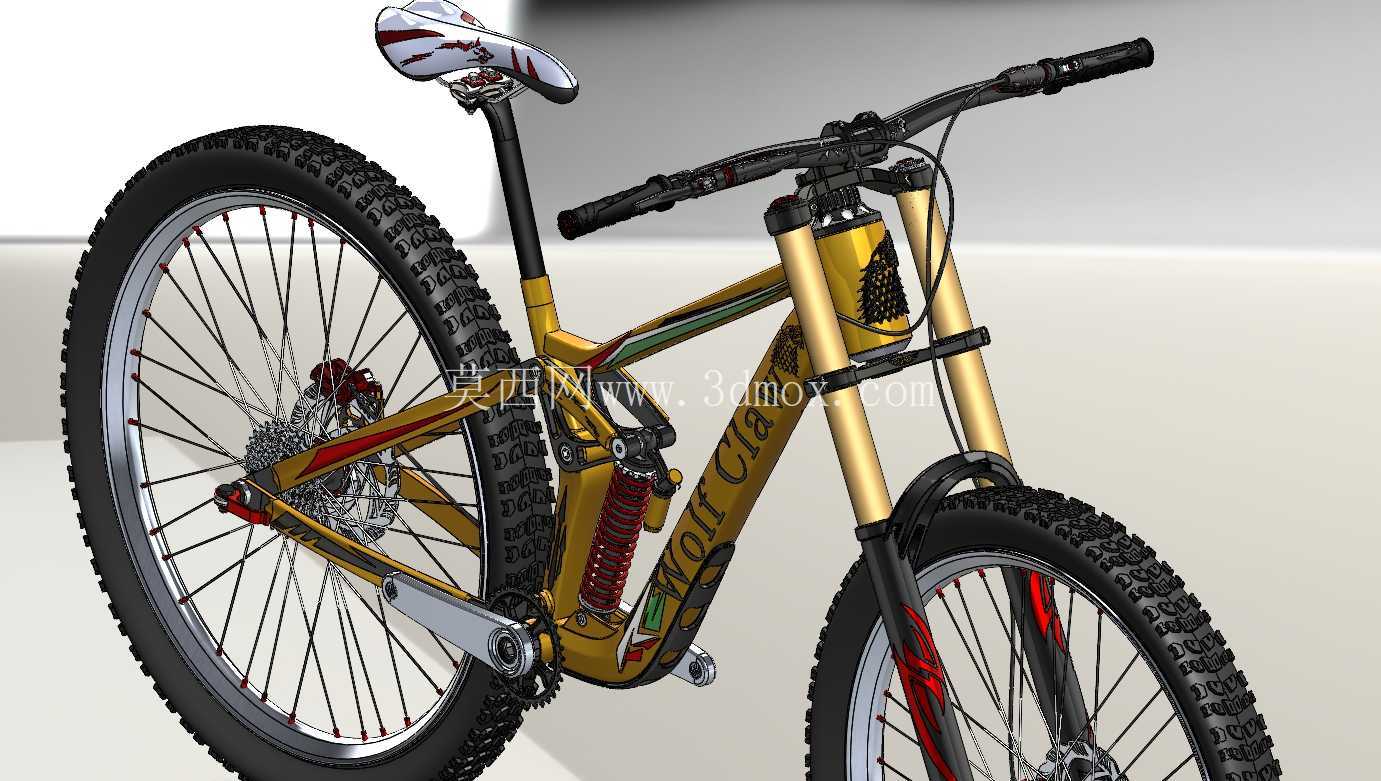

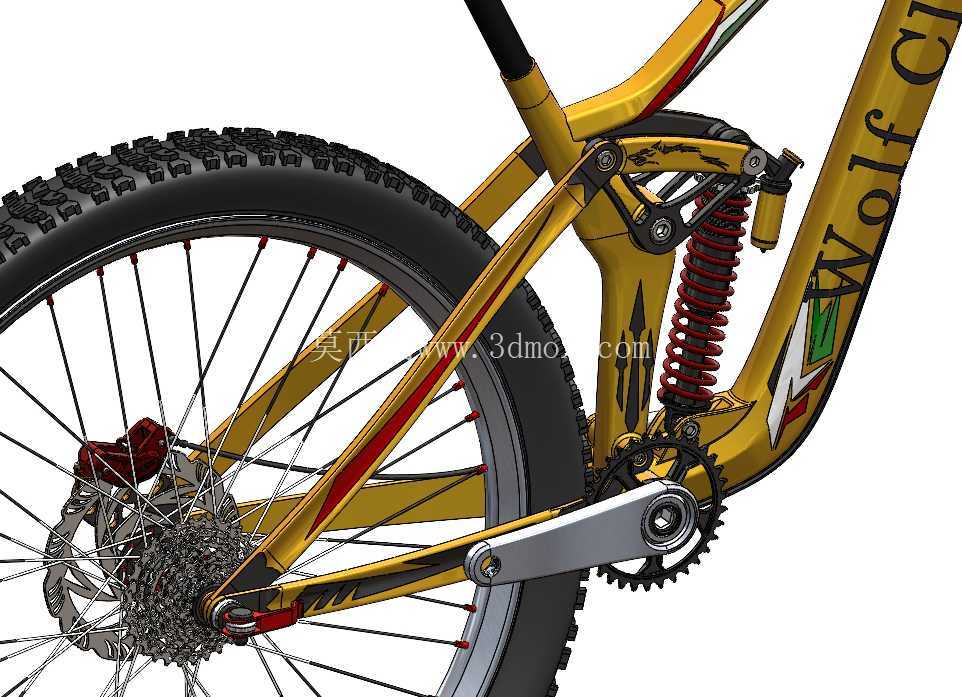

　　该作品呈现的是一辆面向非铺装路面骑行场景的全避震山地自行车，整车围绕越野通过性、冲击缓冲、操控稳定性和零部件装配关系进行完整建模。与硬尾车架不同，后三角并非刚性固定在主车架上，而是通过转点与后避震器形成可动悬架结构；当前轮受到石块、树根或落差冲击时，前叉承担前部压缩行程，后轮在颠簸中向上位移，后避震器同步吸收能量，从而减少轮胎离地趋势，也降低骑手手臂和腰背承受的连续冲击。这类结构常用于林道穿越、耐力越野和复杂山地骑行，在连续起伏路面上比刚性车架更易保持抓地。建模时需要重点处理车架主管、下管、座管、后上叉、后下叉与转点之间的空间关系。

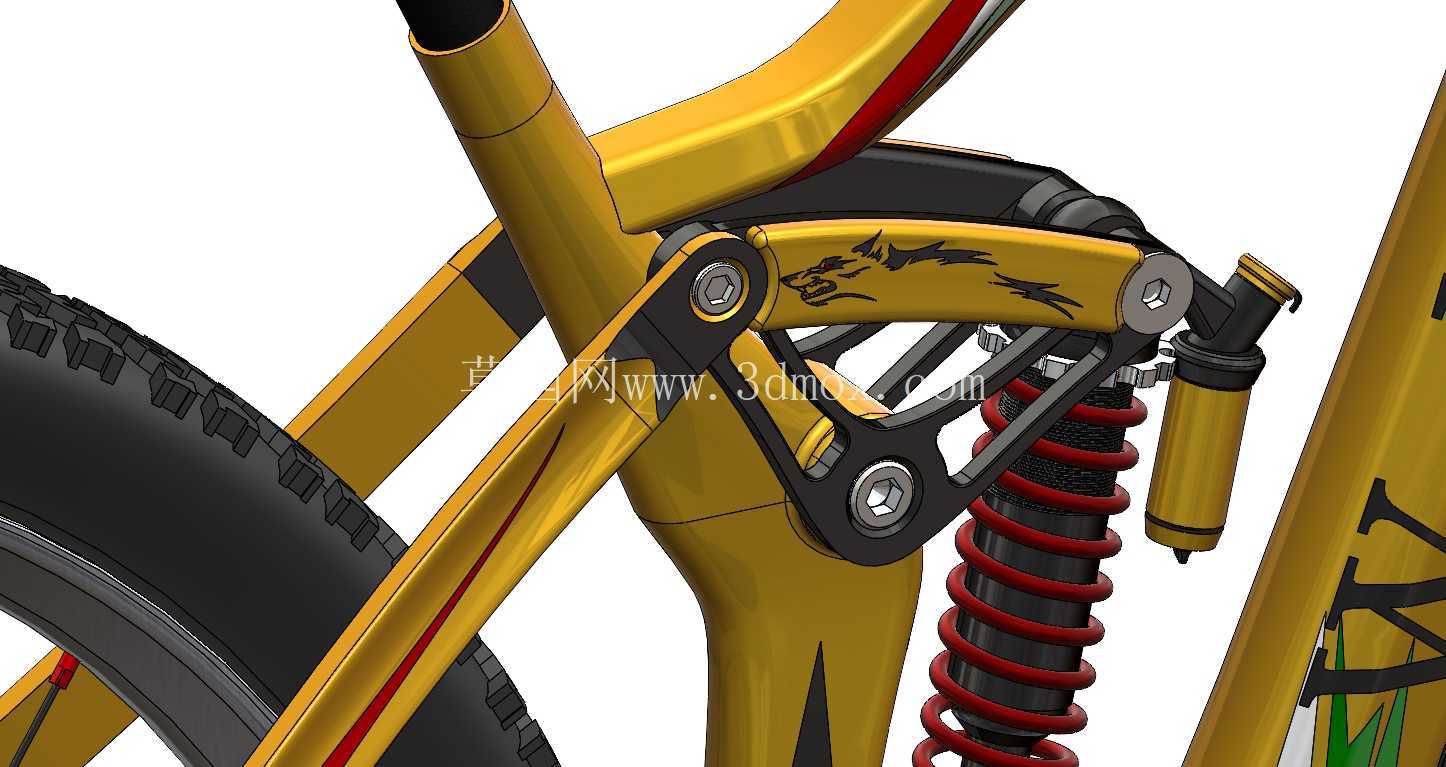

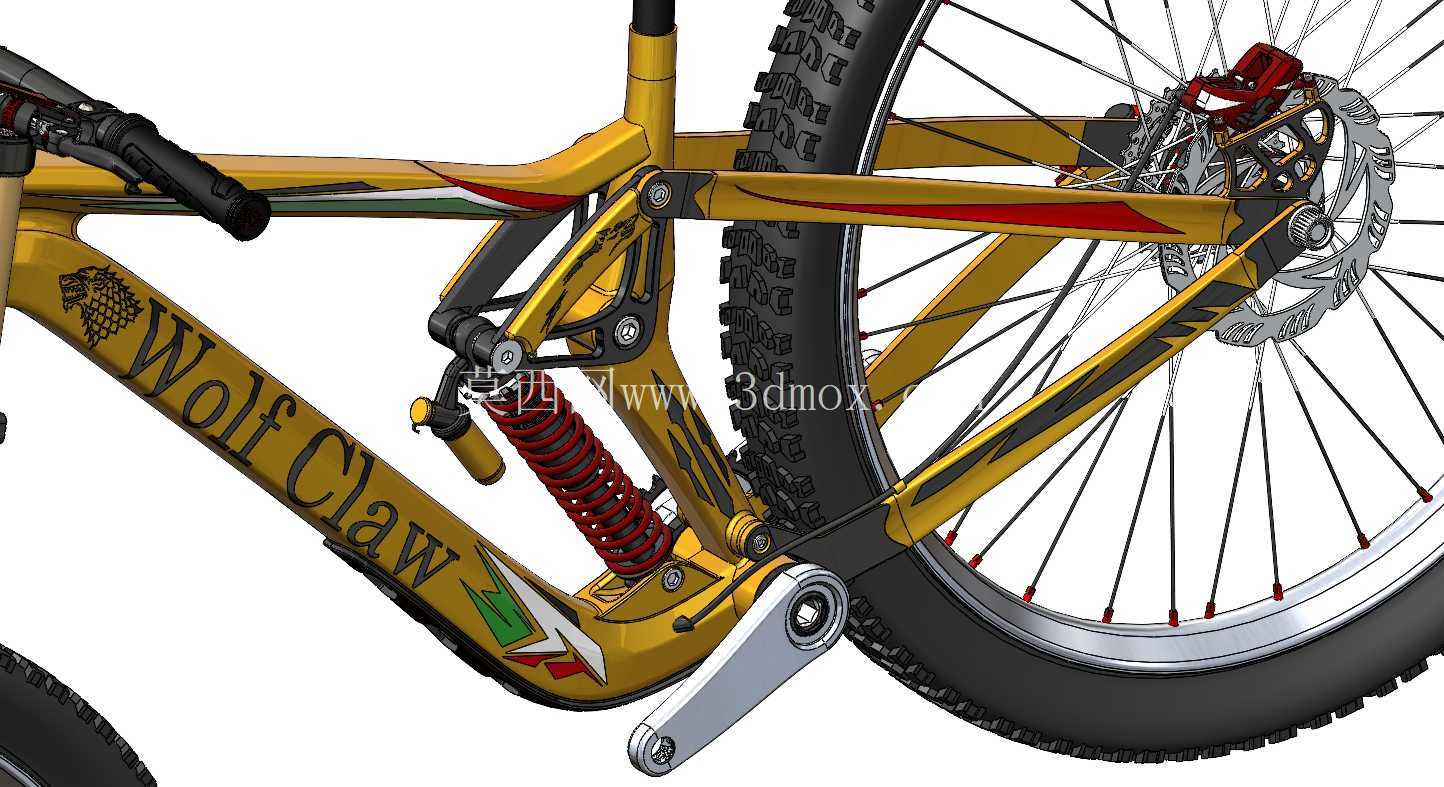

　　主车架承担头管、中轴、座管和避震器安装座等关键载荷路径，管型并非单纯装饰件，其截面变化会影响扭转刚度和焊接布置。后三角在运动过程中绕转点摆动，因此不能只按静态外观拼接；需确认后轮、轮胎、碟刹盘、卡钳、链条、前拨或后拨区域在悬架压缩时是否发生干涉。后避震器的安装角度、两端衬套轴线和弹簧行程，也要与车架转点几何相匹配，否则模型在运动校核中会出现拉伸或碰撞。前轮系统由前叉、花鼓、辐条、轮圈、轮胎和碟刹组件构成。粗齿胎提供松软路面和碎石路面的抓附能力，胎齿高度与轮圈宽度需要保持合理比例；轮组通过多根辐条连接花鼓与轮圈，建模时应注意辐条交叉方式、花鼓法兰位置以及碟片安装孔位。

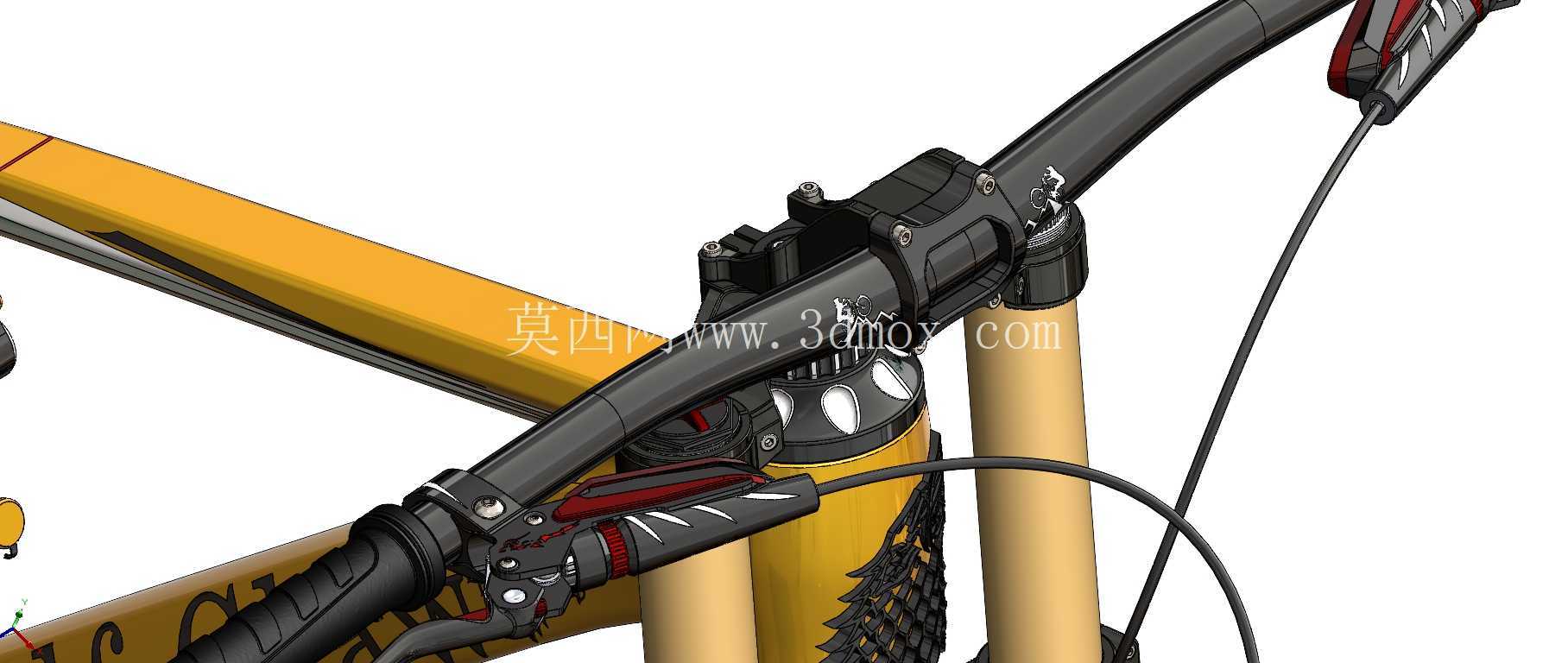

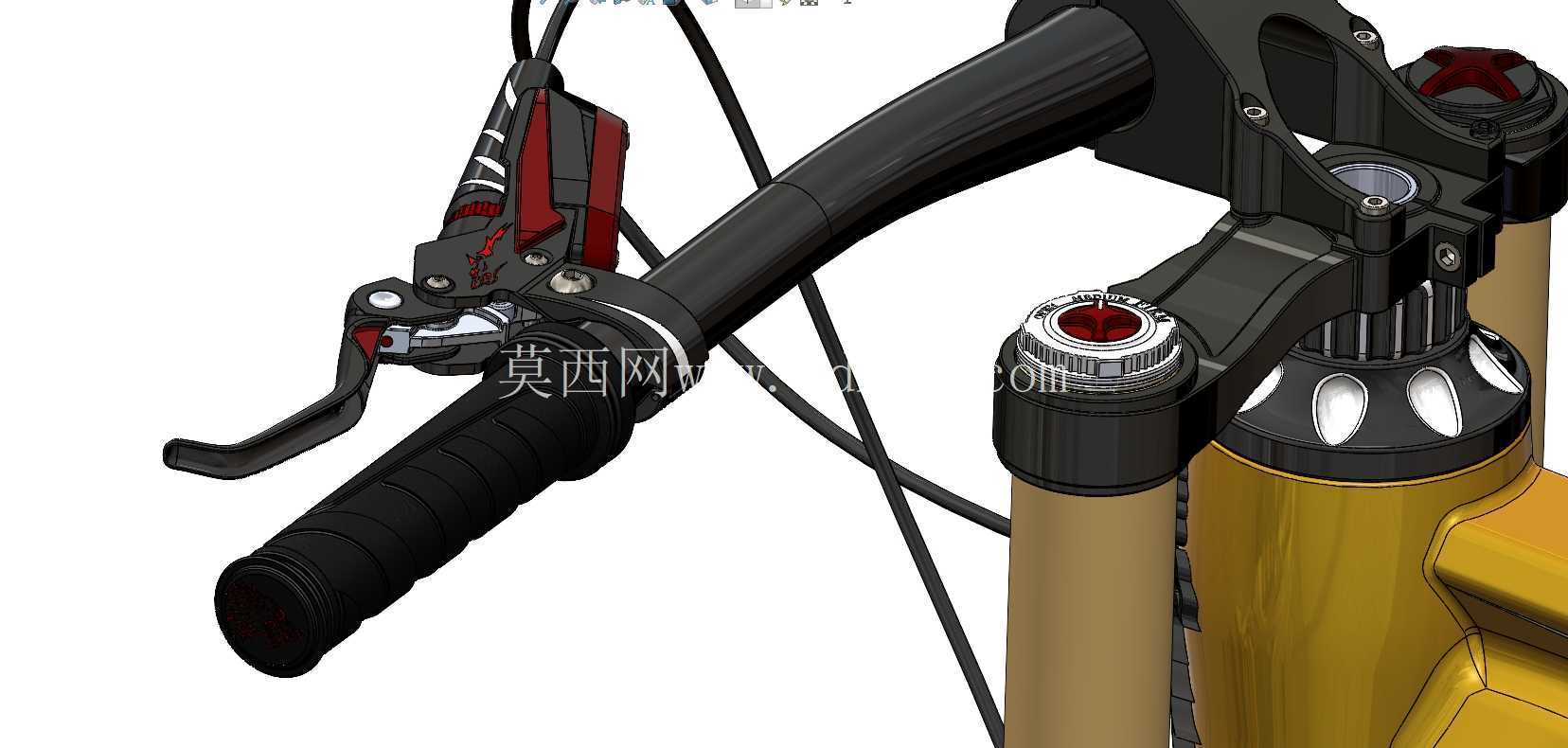

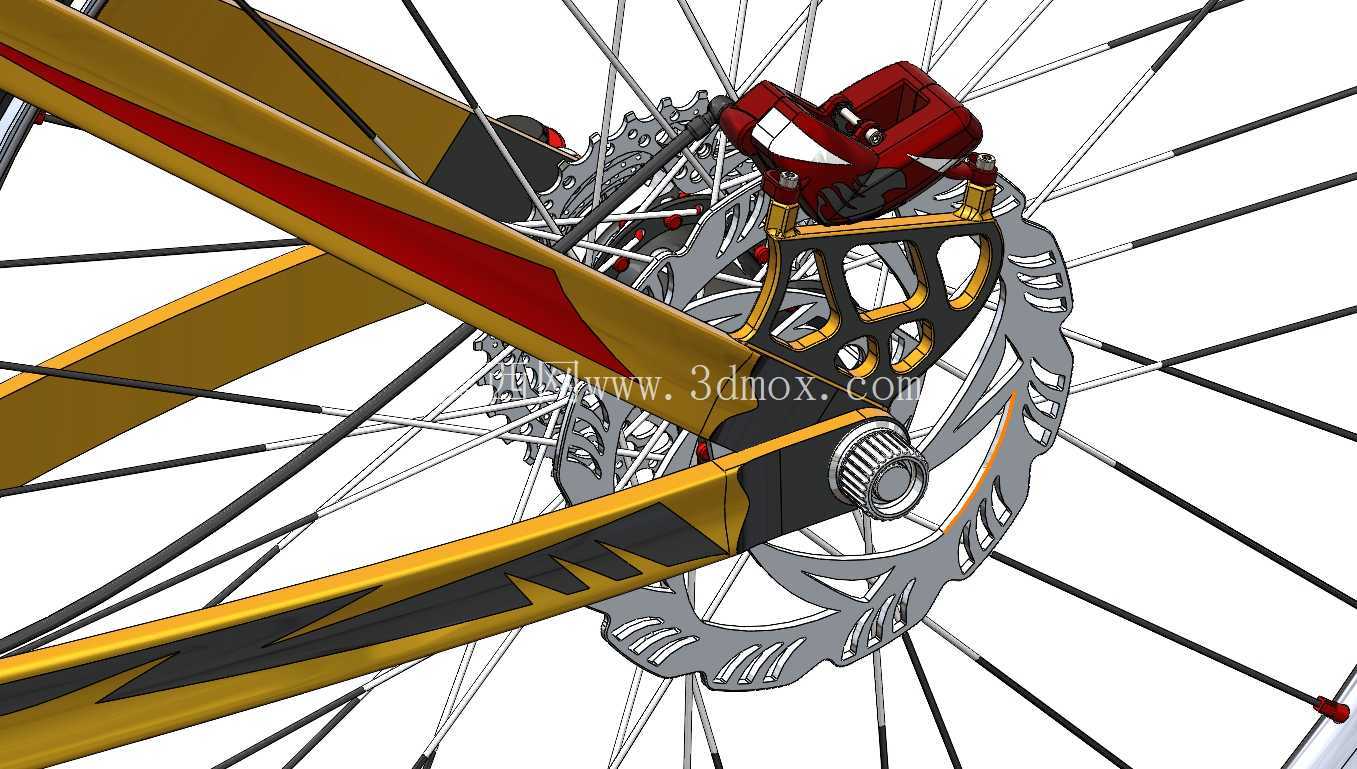

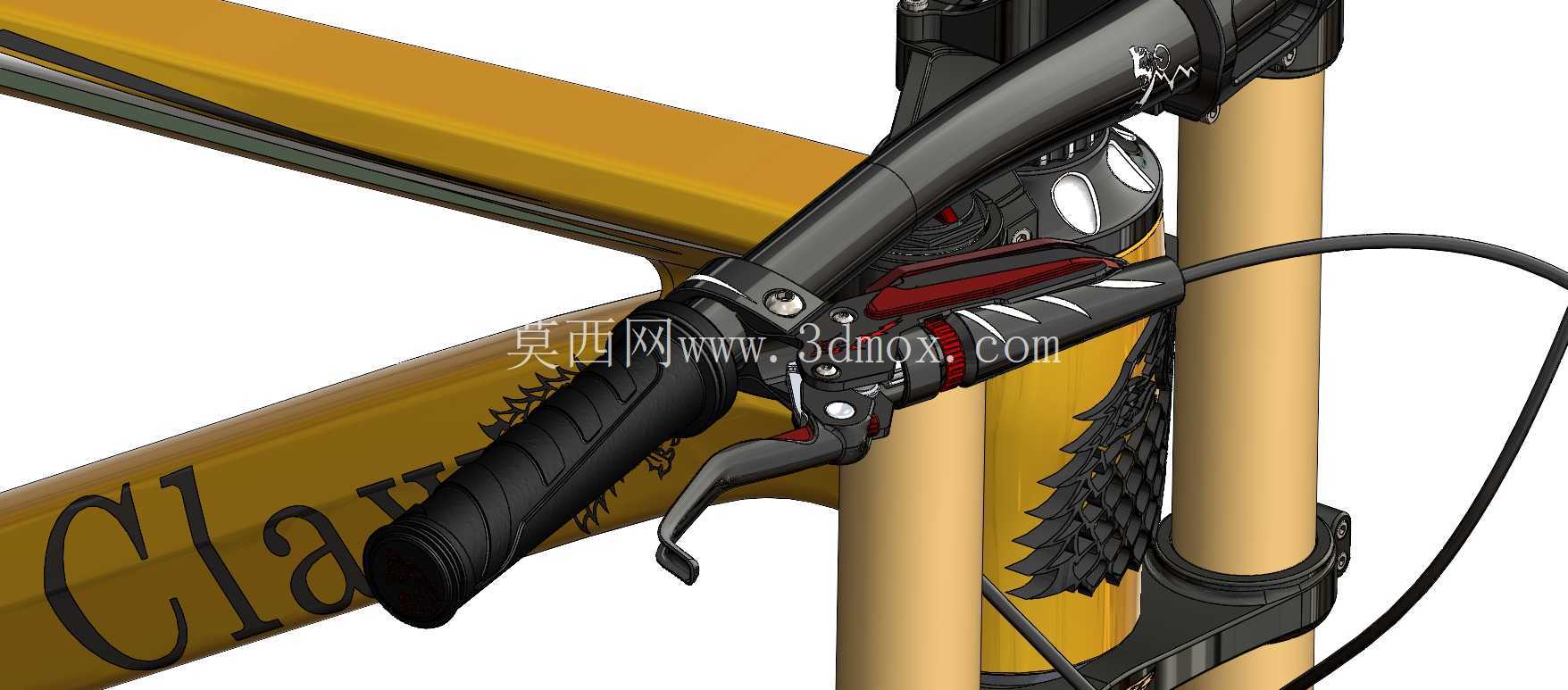

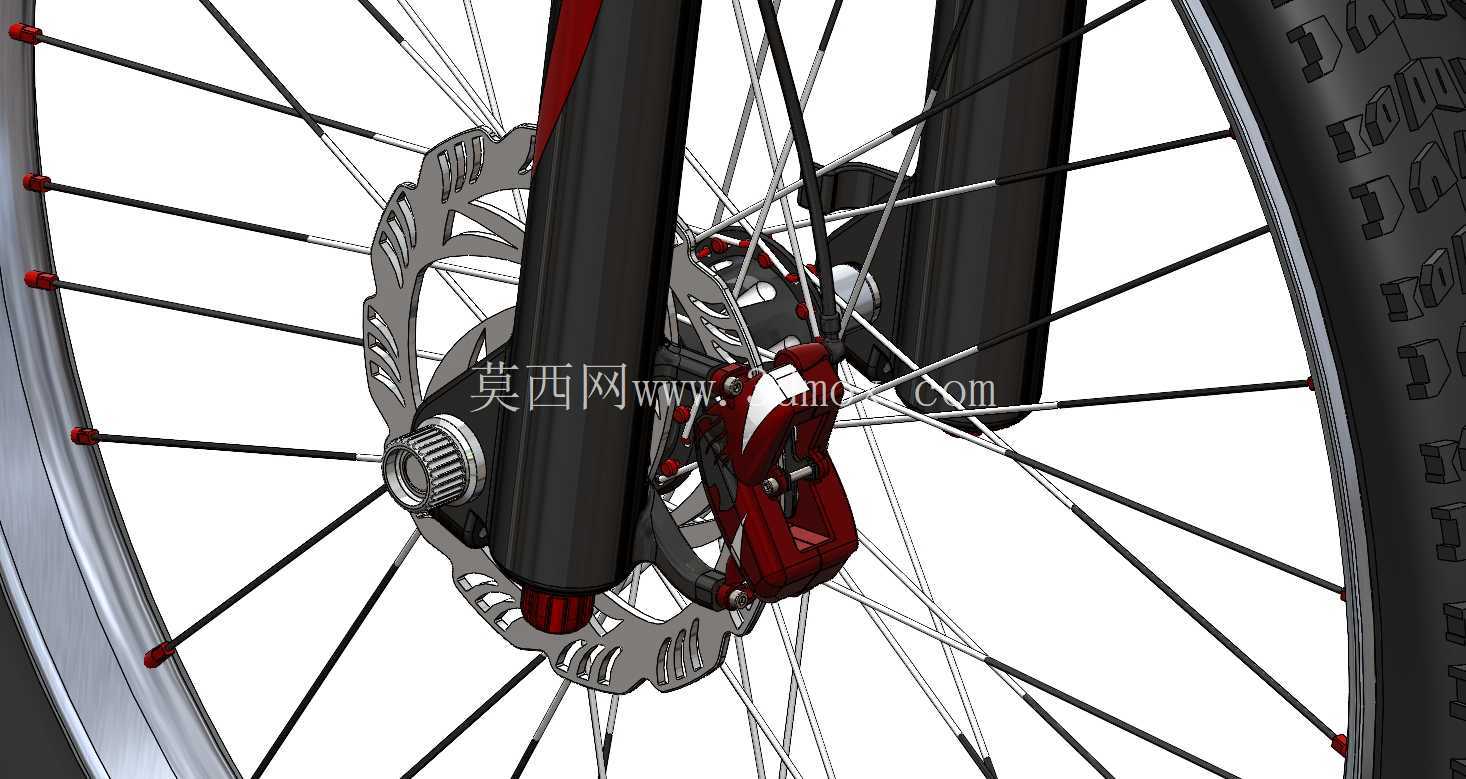

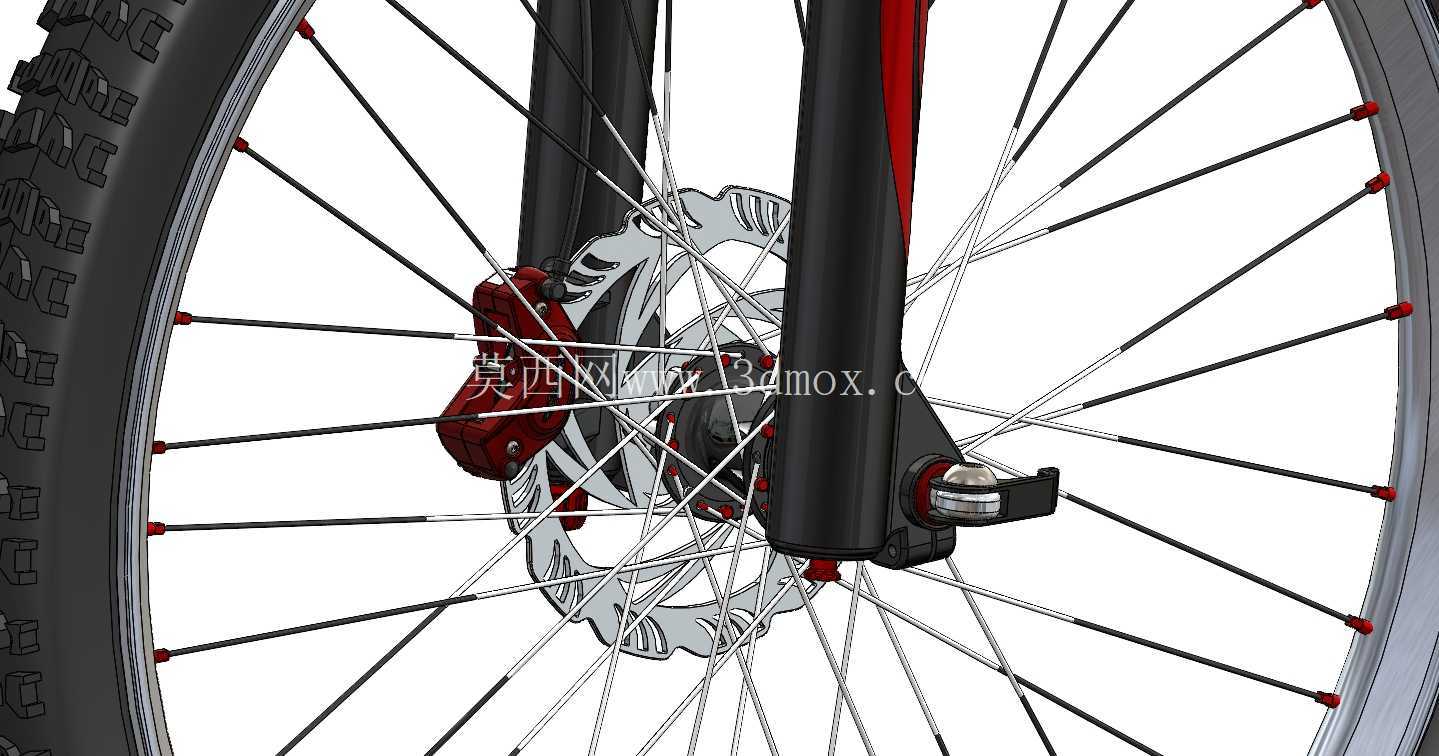

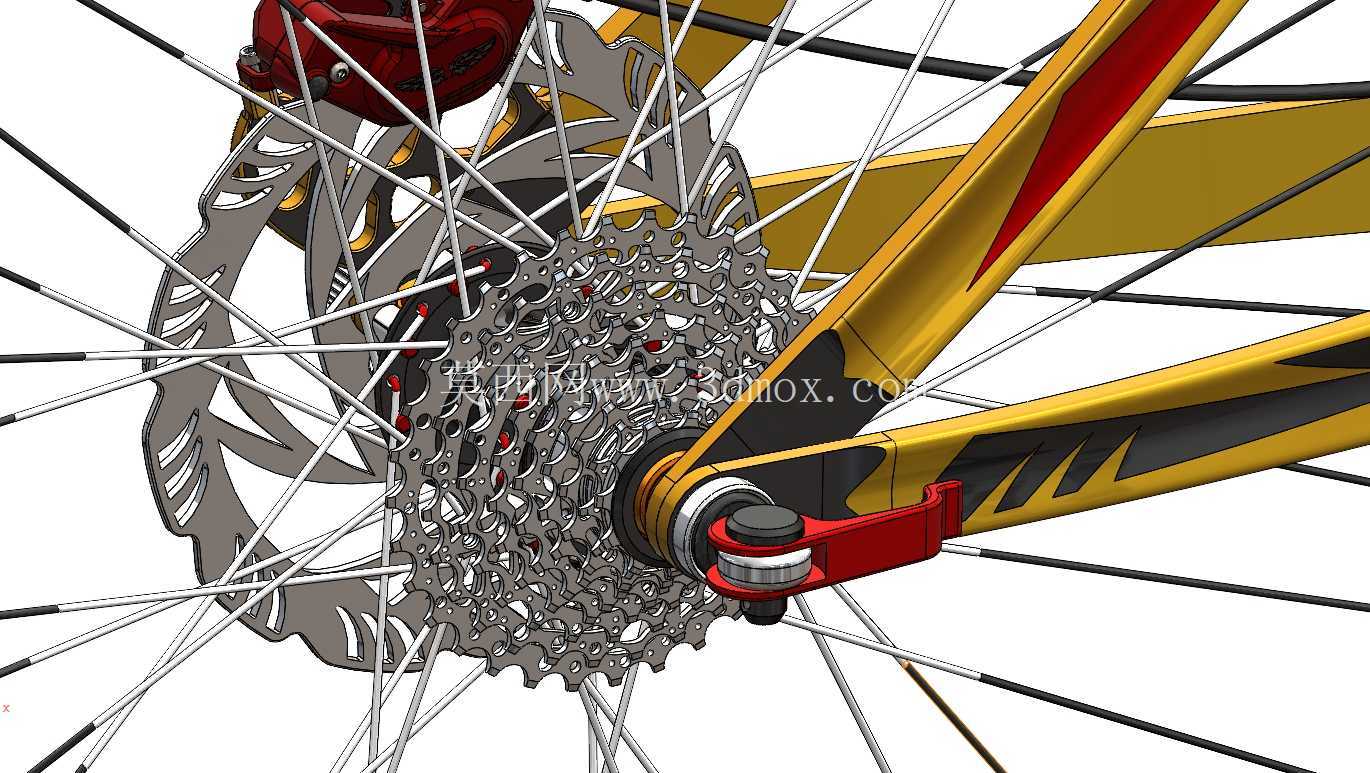

　　前叉上方连接把立、车把、刹把和变速控制件，下方通过轮轴固定前轮；叉肩与内管的滑动关系决定前轮受冲击后的伸缩方向。制动部分采用碟刹结构，制动盘随车轮旋转，卡钳固定在前叉或后叉支座上，夹器活塞推动刹车片夹紧碟盘，可在泥泞环境下保持比轮缘制动更稳定的制动力。传动区域集中在中轴、曲柄、牙盘、链条、飞轮和后变速器。踩踏力由曲柄传入牙盘，再经链条传递至后轮飞轮；后变速器负责链条张紧与挡位切换，导轮、链线和飞轮片之间的位置需要符合实际装配逻辑。建模中若忽略链条走向，容易在后避震压缩或后轮摆动时出现链条与后下叉、张紧轮角度不合理的问题。

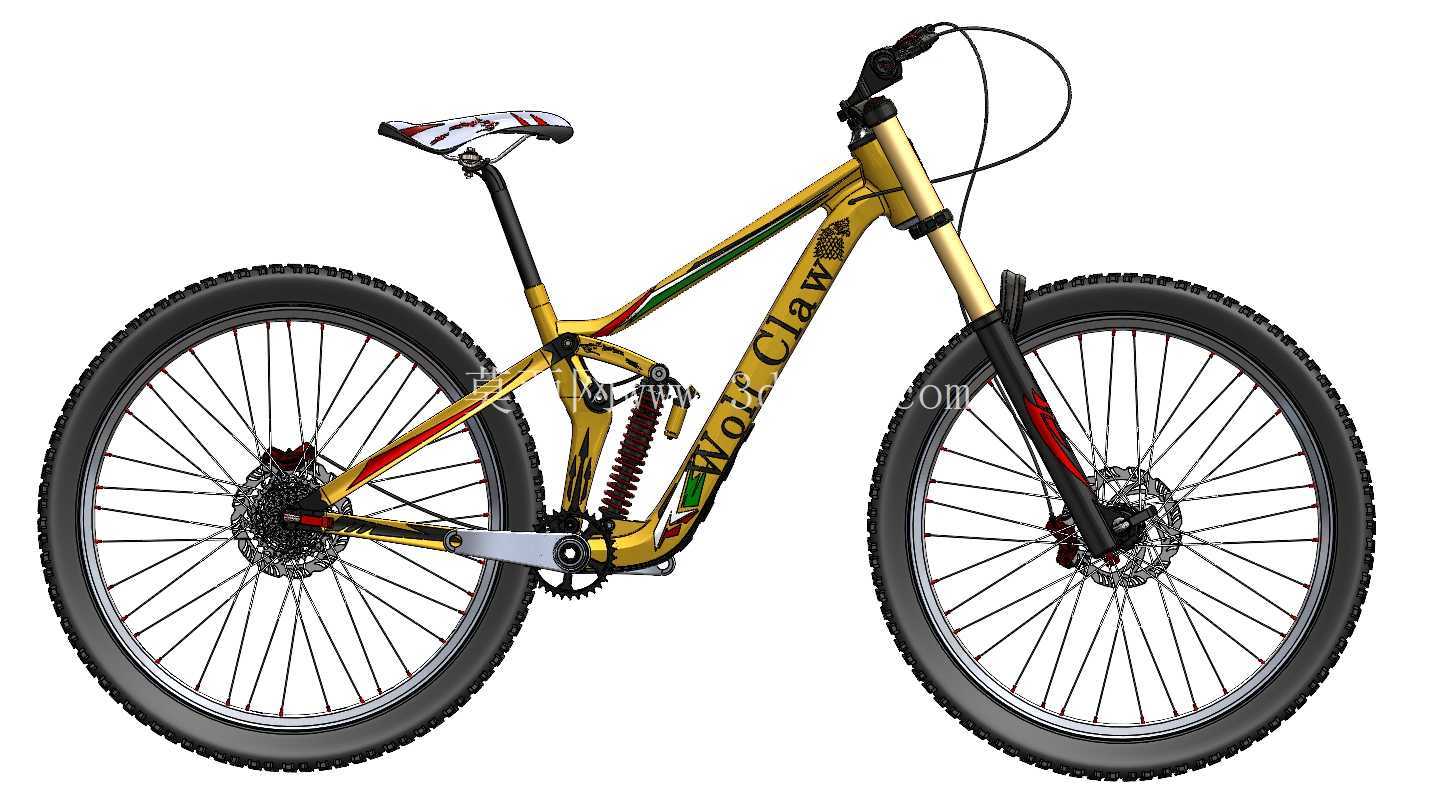

　　对于结构设计人员而言，该模型可用于观察自行车悬架布局、零部件边界和装配顺序；对于三维建模学习者，可练习管材曲面、轮组阵列、对称件复用、运动间隙检查和复杂整车坐标管理。外形上，整车长度主要由前后轮轴距、前叉倾角和后叉长度决定；高度方向受车把、座垫、轮径和前叉行程影响；宽度则以车把、脚踏和轮胎外廓为边界。安装校核时应关注把立转向是否碰车架、前轮偏转是否与前叉腿干涉、碟刹卡钳是否与辐条冲突、脚踏在曲柄转动最低点是否具备离地间隙，以及后避震压缩到极限时轮胎是否接触车架。各部件既承担独立功能，又通过车架形成统一受力体系，这正是整车建模区别于单件造型的关键。
